Artykuł ten wyjaśnia, jak wejść do Menu OSD Fabrycznego na monitorach Elo IDS 04/54.

Wybierz jedną z poniższych opcji, aby wejść do Menu OSD Fabrycznego na monitorach serii IDS 04/54 firmy Elo, które obejmują następujące modele: 3204L, 4304L, 5054L, 5554L, 6554L

Opcja 1: Używanie przewodowego pilota OSD
Gdy monitor jest wyłączony, przytrzymaj przycisk Wybierz i naciśnij przycisk Zasilania. To otworzy menu OSD Fabrycznego.

Opcja 2: Używanie przycisków monitora bez pilota OSD
Gdy monitor jest wyłączony, przytrzymaj przycisk Menu i naciśnij przycisk Zasilania. To otworzy menu OSD Fabrycznego.

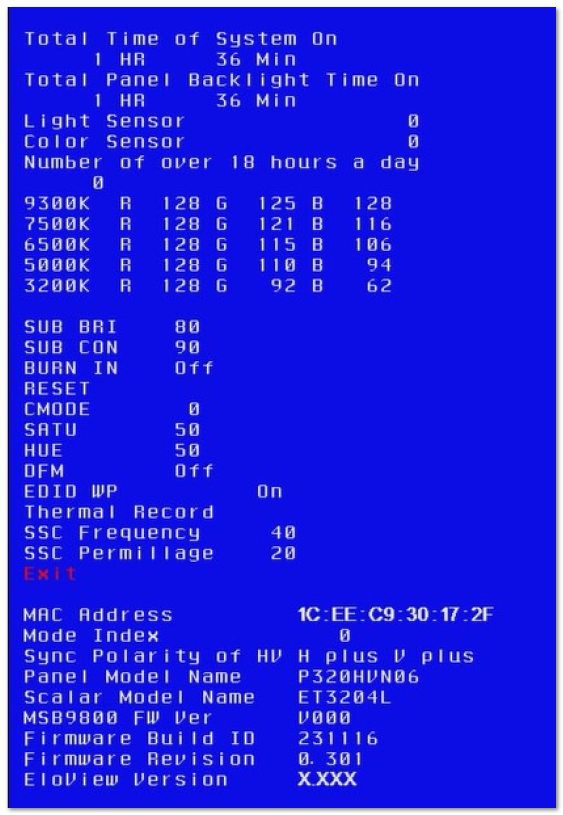

MENU:

Całkowity czas działania systemu [HR] [Min]
Całkowity czas podświetlenia panelu [HR] [Min]
Czujnik światła [Rzeczywista wartość czujnika światła]
Czujnik koloru [Rzeczywista wartość czujnika koloru]
Liczba godzin powyżej 18 dziennie [wartość całkowita]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

SUB BRI [0-100]
SUB CON [0-100], Domyślnie: 90
BURN IN [WŁĄCZONE/WYŁĄCZONE], Domyślnie: WYŁĄCZONE
RESET Resetowanie fabryczne
CMODE [0-10]
SATU [0-255]
HUE [0-255]
ELO LOGO [WŁĄCZONE/WYŁĄCZONE], Domyślnie: WŁĄCZONE

DFM [WŁĄCZONE/WYŁĄCZONE], Domyślnie: WYŁĄCZONE
EDID WP [WŁĄCZONE/WYŁĄCZONE], Domyślnie: WŁĄCZONE
Rekord termiczny
Częstotliwość SSC
Permillage SSC
WYJŚCIE

Indeks trybu
Polaryzacja synchronizacji HV
Nazwa modelu panelu
Nazwa modelu scalera
Wersja FW scalera
Wersja FW IoT

Tryb debugowania
Używając przycisków monitora: Gdy monitor jest wyłączony, przytrzymaj przycisk Wideo i równocześnie naciśnij przycisk Zasilania, aby wyświetlić menu trybu debugowania.
Używając pilota OSD: Gdy monitor jest wyłączony, przytrzymaj przycisk Menu i równocześnie naciśnij przycisk Zasilania, aby wyświetlić menu trybu debugowania.

Podczas trybu debugowania:

1. Wiadomość OOR (Poza zakresem) jest usunięta. OSD pokazuje parametry diagnostyczne, podczas gdy monitor wyświetla wideo. Wszystkie klawisze są zablokowane, z wyjątkiem klawisza Zasilania. Parametry obejmują status OOR, indeks trybu, czas, sumy poziome i pionowe, częstotliwość poziomą i pionową, polaryzację synchronizacji poziomej i pionowej, pozycję poziomą i pionową oraz zegar pikseli. Aktywne źródło wideo musi wyświetlać lub informować o braku wykrycia.

2. Ekran powitalny Elo jest wyłączony.
   Aby wyjść z trybu debugowania, wyłącz monitor.
