Jak dodać lub usunąć pamięć w Elo I-Series 3 z Intela?

Artykuł ten opisuje, jak dodać lub usunąć pamięć RAM (pamięć) w Elo I-Series 3 z systemami Intel

Uwaga: Procedura ta jest zalecana do przeprowadzenia wyłącznie przez certyfikowanych specjalistów elektronicznych. Zdecydowanie odradzamy próbę jej wykonania bez wcześniejszego doświadczenia w demontażu skomplikowanych urządzeń elektronicznych. Zdecydowanie zaleca się zakup systemów z pożądaną pojemnością RAM zainstalowaną fabrycznie, niż próba jej zwiększenia po zakupie. Należy pamiętać, że wszelkie uszkodzenia produktu powstałe podczas tego procesu nie są objęte gwarancją producenta.

Specyfikacje pamięci RAM dla I-Series 3 z systemami Intel

Celeron & i3: 8GB 4800MHz DDR5 SO-DIMM w 1 z 2 gniazd (Rozszerzalna do maksymalnie 32GB w 2 gniazdach)
- Uwaga: Maksymalna pamięć przy użyciu 2 gniazd. Rozszerzalna do maksymalnie 8GB, SO-DIMM DDR5-4800. Sprawdź markę pamięci zawartej w twoim urządzeniu przed zakupem zestawu pamięci.
i5 & i7: 16GB 4800MHz DDR5 SO-DIMM w 1 z 2 gniazd (Rozszerzalna do maksymalnie 32GB w 2 gniazdach)
- Uwaga: Maksymalna pamięć przy użyciu 2 gniazd. Rozszerzalna do maksymalnie 32GB, SO-DIMM DDR5-4800. Sprawdź markę pamięci zawartej w twoim urządzeniu przed zakupem zestawu pamięci.

Zestawy do rozbudowy pamięci od Elo

8GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466053
16GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466237
32GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466430

Wymagany sprzęt

Kompatybilny Elo I-Series 3 z systemem Intel
Ochronna powierzchnia robocza
Śrubokręt Phillips #2
Profesjonalne narzędzia do podważania z plastiku (zobacz przykład tutaj)

Kroki

(procedura jest wykonywana na modelu I-Series 3 22 cali z systemem Intel)

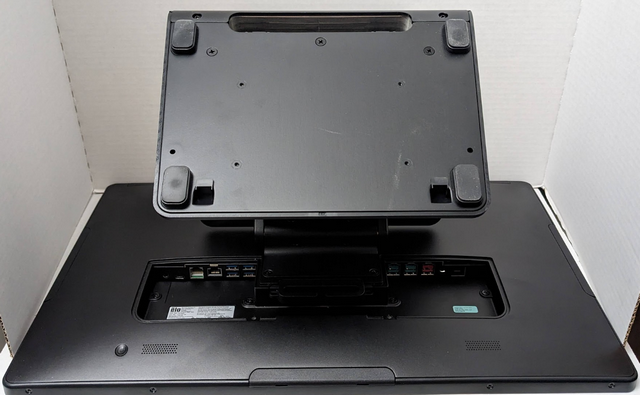

1. Odłącz zasilanie oraz wszelkie podłączone kable z I-Series i łóż jednostkę przodem do dołu na ochronnej powierzchni roboczej.

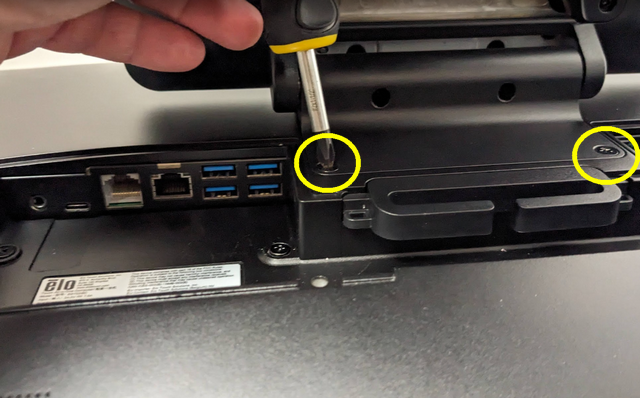

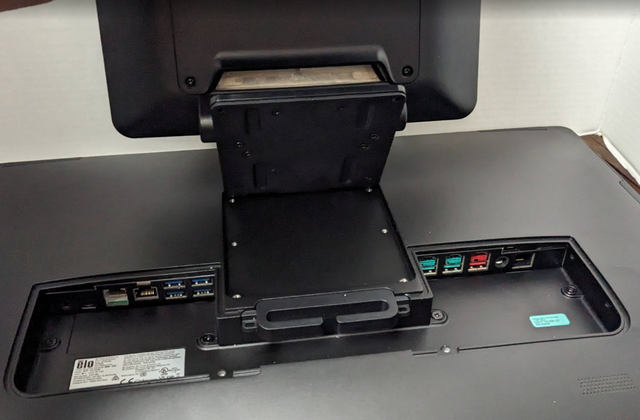

2. Usuń stojak (jeśli jest w wyposażeniu) poprzez odkręcenie dwóch (2) śrub Phillips na dolnej części uchwytu VESA.

3. Podnieś stojak do góry i od jednostki.

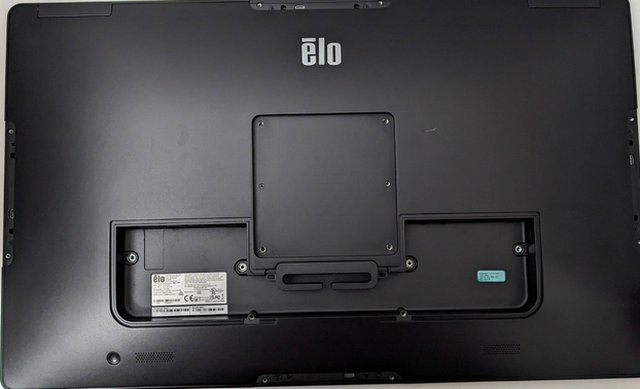

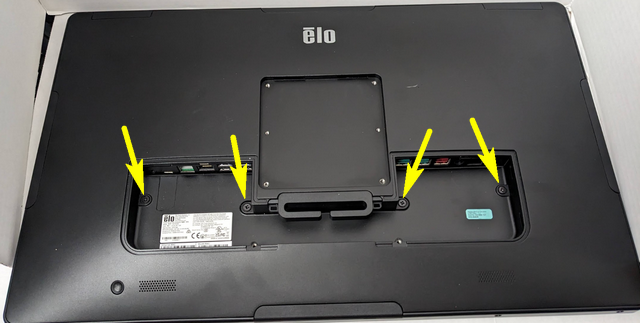

4. Usuń cztery (4) śruby Phillips wskazane poniżej.

5. Usuń cztery (4) pokrywy peryferyjne.

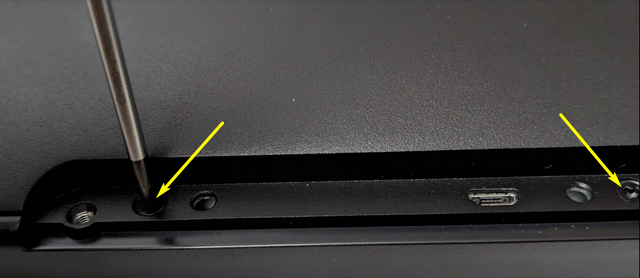

6. Usuń dwie (2) śruby w każdym porcie peryferyjnym, łącznie osiem (8).

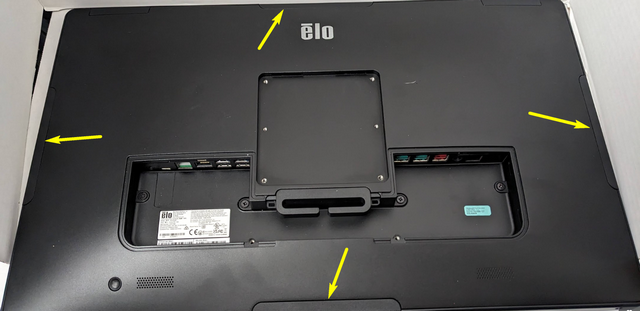

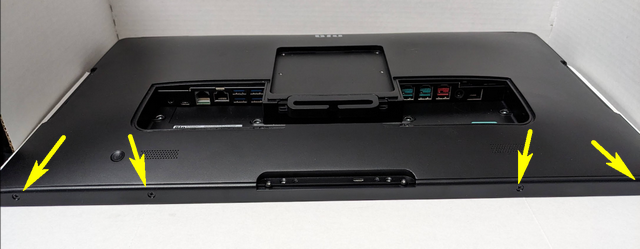

7. Usuń cztery (4) śruby Phillips na dolnej krawędzi jednostki.

Uwaga: W modelach 15-calowych będą tylko dwie (2) śruby Phillips na dolnej krawędzi.

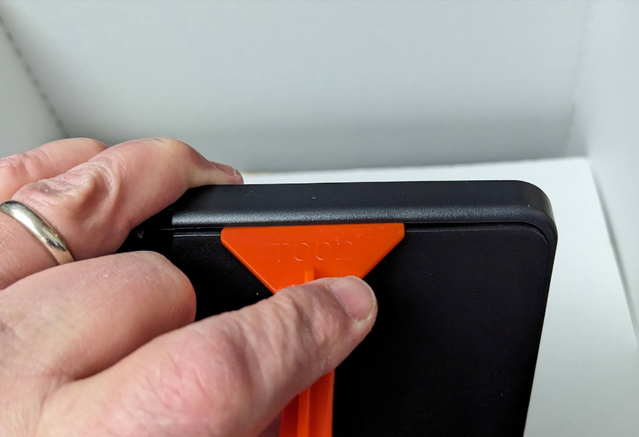

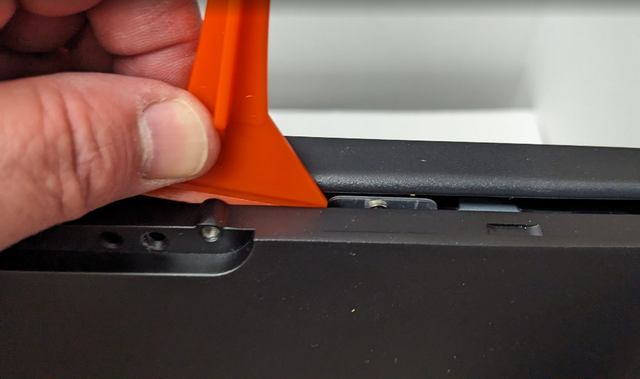

8. Używając profesjonalnego narzędzia do podważania z plastiku, podważ tylną pokrywę, oddalając ją od przedniej ramki. Rozpocznij od jednego z krótkich brzegów i delikatnie przechodź wokół, aż tylna część oddzieli się od przedniej ramki.

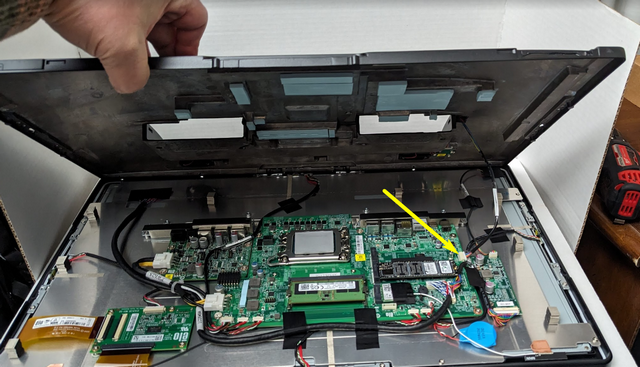

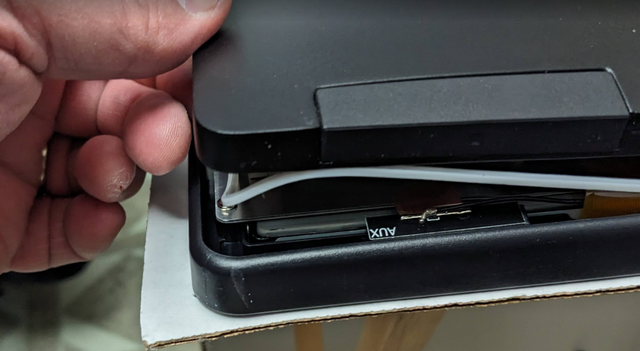

9. Podnieś tylną pokrywę, zwracając szczególną uwagę na gumową uszczelkę. Jeśli uszczelka gumowa zacznie się odrywać, zatrzymaj się i wróć uszczelkę na właściwe miejsce.

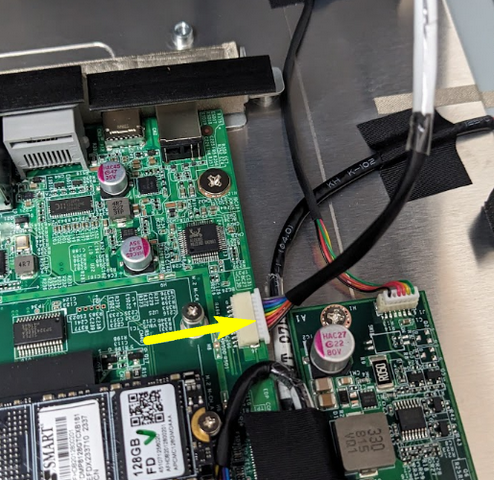

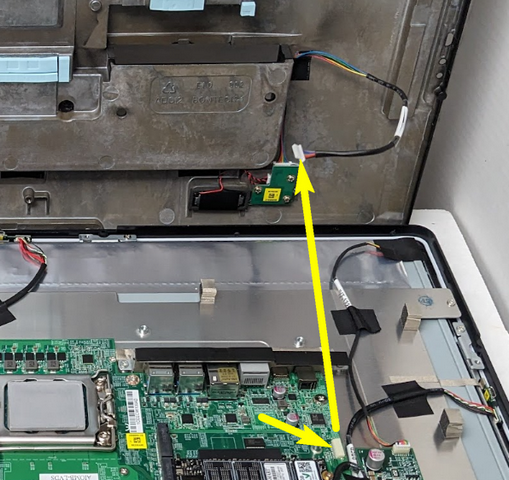

10. Ostro podnieś tylną pokrywę. Uważaj na połączenie przewodowe! Ostro odłącz złącze przewodowe od płyty.

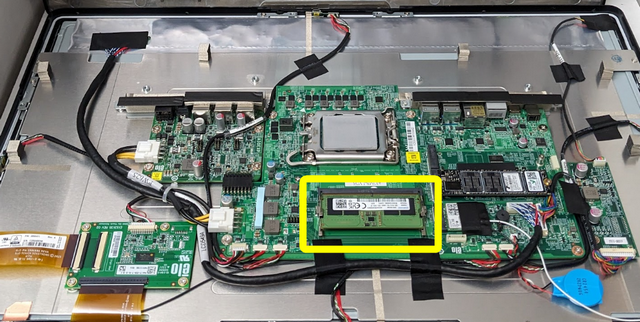

11. RAM (Moduł pamięci) znajduje się w górnej części płyty głównej.

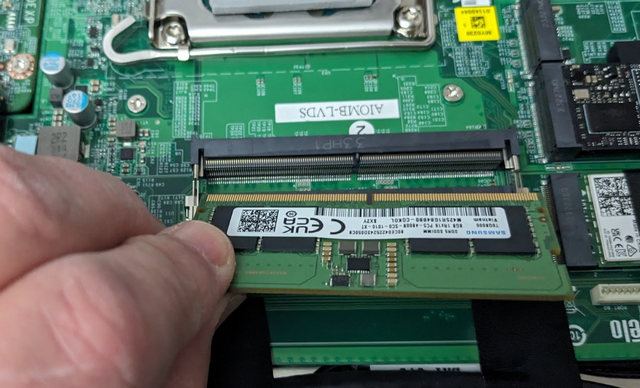

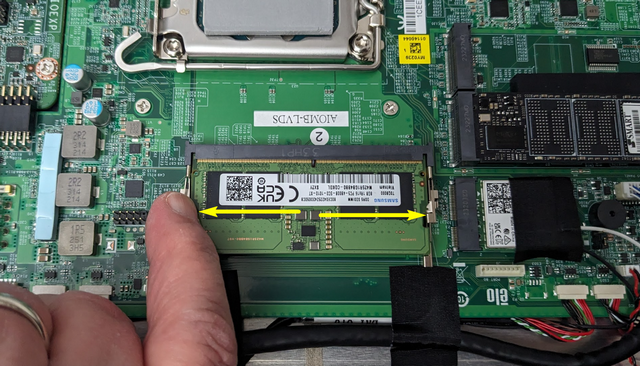

12. Wciśnij zatrzaski RAM na zewnątrz, aby uwolnić moduł pamięci.

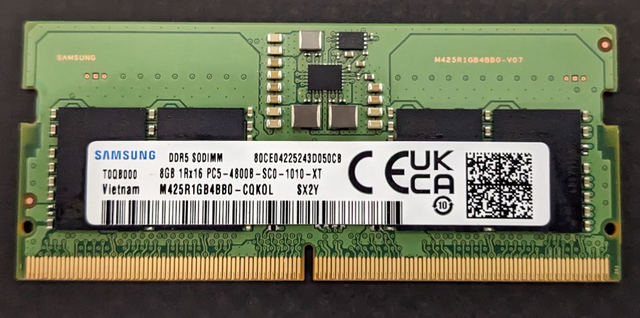

13. Wymień/Dodaj kompatybilną pamięć RAM.
