Este artigo explica como montar o Suporte de Chão para Montagem em Poste E048069

Abaixo descreve como montar o P/N: E048069 Suporte de Chão para Montagem em Poste.

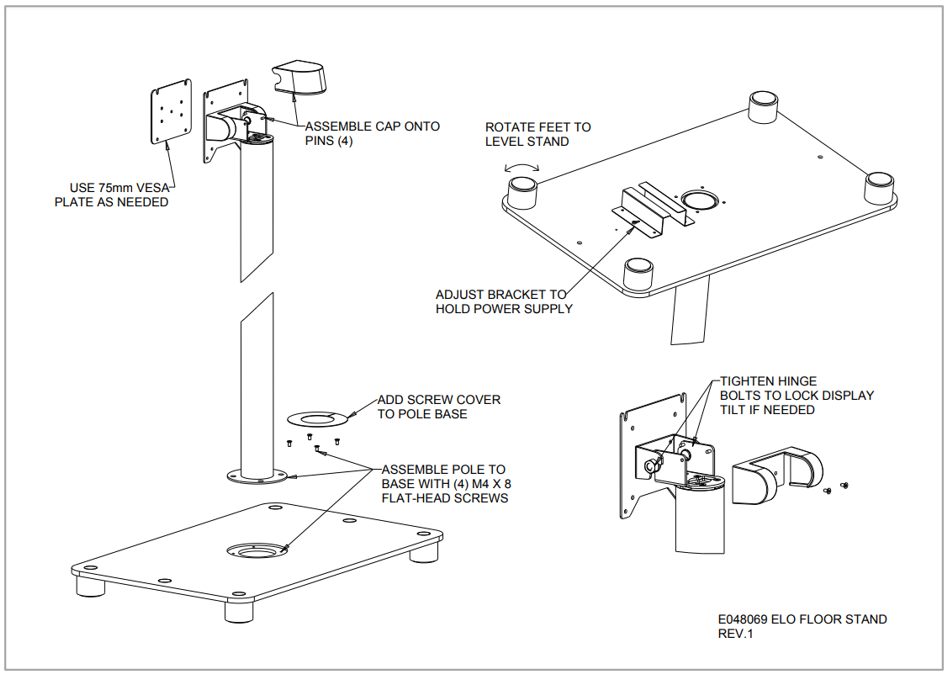

Cada kit de Suporte para Poste é enviado com a folha de instruções de montagem abaixo.



Abaixo estão fotos do Suporte para Poste fora da caixa e montado.

1. Rótulo externo da caixa.

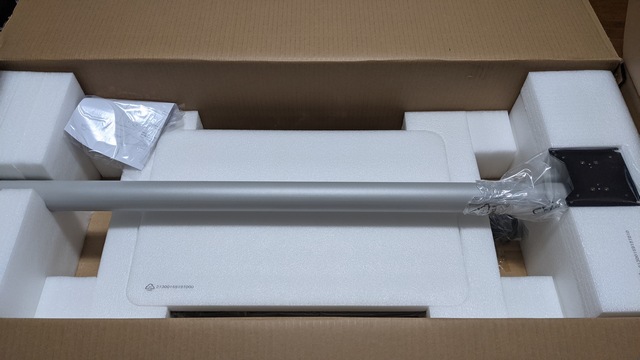

2. Remova o poste da camada superior da caixa.

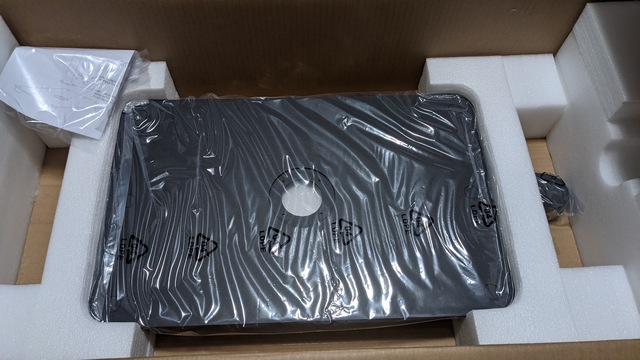

3. Remova a base do suporte e outras peças da caixa.



4. Abaixo mostra o conteúdo da caixa antes de desembrulhar as peças.

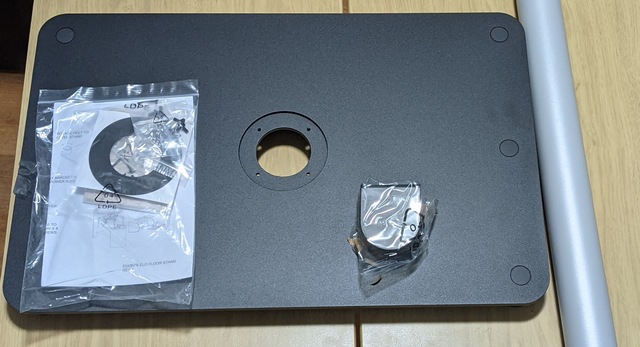

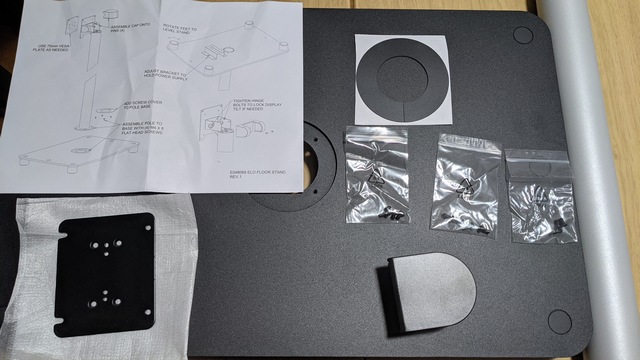

5. Todos os conteúdos da caixa desembrulhados.

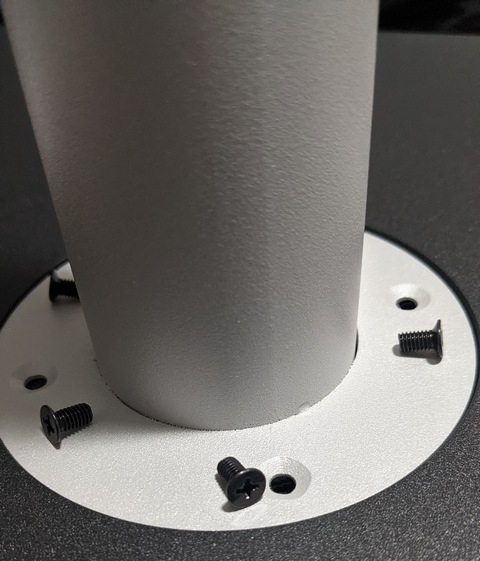

6. Coloque o poste em pé na base e alinhe os furos.

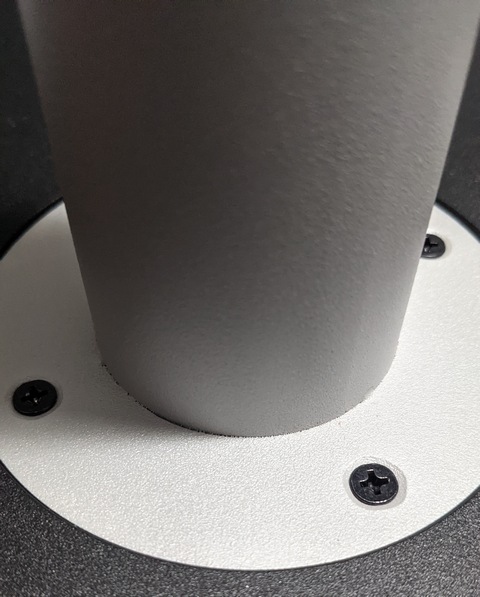

7. Use os parafusos de cabeça chata para fixar o poste à base do suporte.

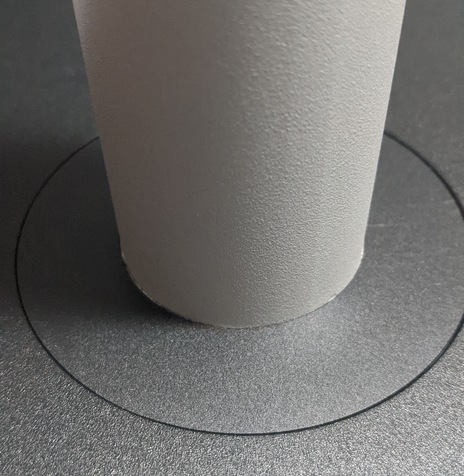

8. Alinhe a tampa adesiva sobre os parafusos e pressione no lugar.

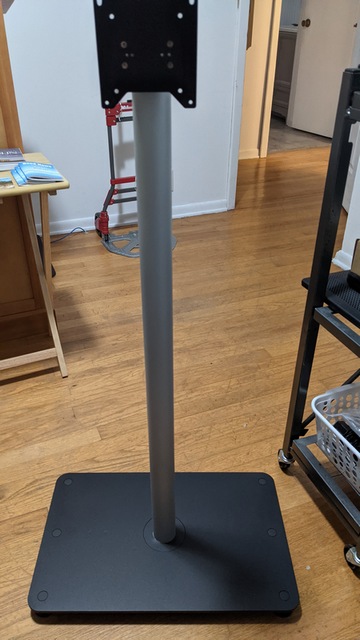

9. Passe quaisquer cabos desejados pelo buraco na parte inferior da base e pelo buraco de acesso no poste.

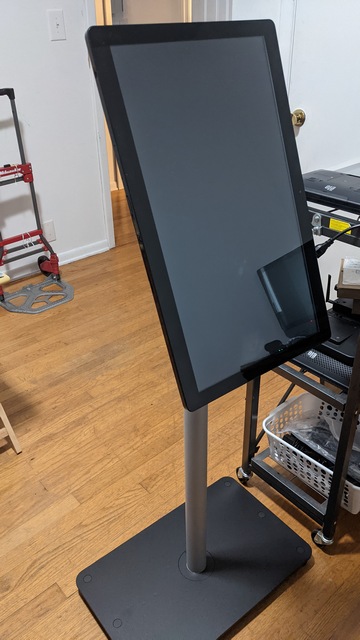

10. Fixe o monitor ou touchcomputer ao poste usando os parafusos VESA de 4mm fornecidos. Se precisar de VESA de 75mm, use a placa VESA de 75mm inclusa.
