Este artigo explica como adicionar um CFD (Display para o Cliente) à parte traseira de um Elo I-Series 3.0 com dispositivo Intel

O sistema no qual isso está sendo demonstrado é o Elo E709537: ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK

Passos para adicionar um CFD a um Elo I-Series 3.0 com dispositivo Intel

1. Coloque o dispositivo I-Series com a tela voltada para baixo sobre uma superfície protetora.

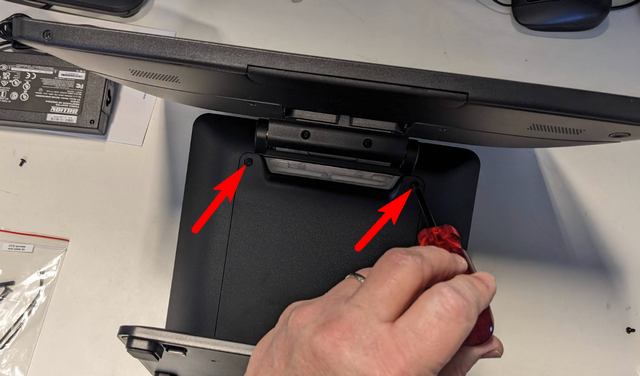

2. Remova os dois parafusos Philips



3. Deslize a tampa plástica traseira para fora




4. Deslize a Tampa Traseira do CFD incluída para a parte de trás da unidade e substitua os dois Parafusos Philips




5. Remova os dois parafusos Philips da porta do suporte frontal

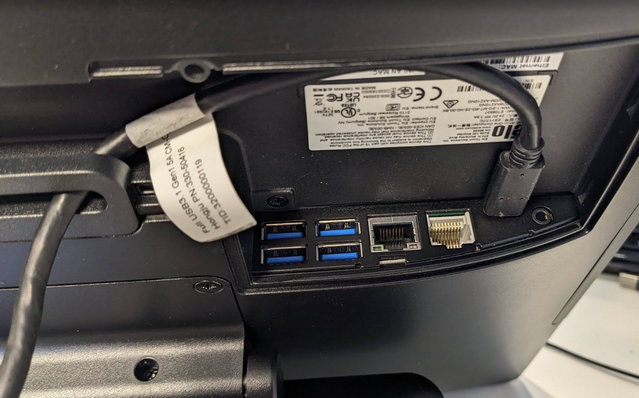

6. Passe o cabo USB-C do CFD pelo orifício de roteamento de cabos e conecte ao porta USB-C no AIO

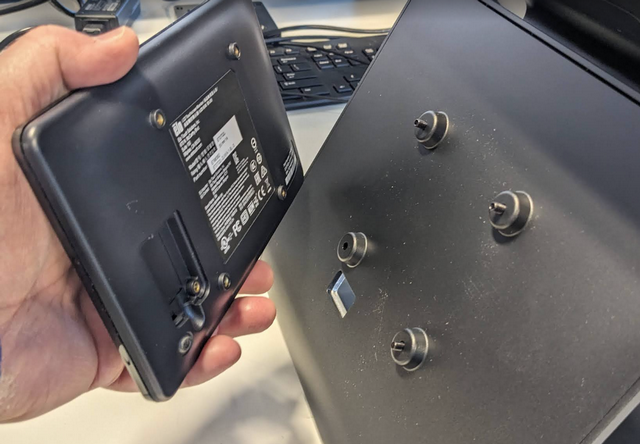

7. Use os parafusos incluídos para fixar o CFD na parte de trás da unidade através dos orifícios de montagem pré-perfurados






As informações abaixo podem ser encontradas no Manual do Usuário do produto.
