Este artigo fornece instruções passo a passo para acessar com segurança o SSD e a RAM no Elo I-Series 3 de 15 polegadas com sistemas Intel

Acessar o SSD e a RAM em um Elo I-Series 3 com Intel pode ser necessário para atualizar o armazenamento, melhorar o desempenho ou substituir componentes falhos. Aumentar a RAM pode melhorar o multitarefa, enquanto a atualização do SSD pode expandir o armazenamento e melhorar a responsividade do sistema. Este procedimento também pode ser necessário para solução de problemas de hardware ou manutenção. Deve ser realizado apenas por pessoal qualificado, pois um manuseio inadequado pode danificar o dispositivo ou anular a garantia.

Ferramentas e Equipamentos Necessários

• Chave de fenda Phillips (#1 ou #2)
• Pulseira antiestática (recomendada)
• Superfície protetora ou tapete antiestático

Precauções de Segurança

• Desligue o dispositivo e desconecte-o de todas as fontes de energia antes de começar.
• Use uma pulseira antiestática para evitar danos por descarga eletrostática (ESD).
• Manuseie os componentes internos com cuidado para evitar danos.

Procedimento

1. Prepare o Dispositivo

• Coloque o I-Series 3 com a tela voltada para baixo sobre uma superfície limpa, macia e protetora para evitar arranhões ou danos.

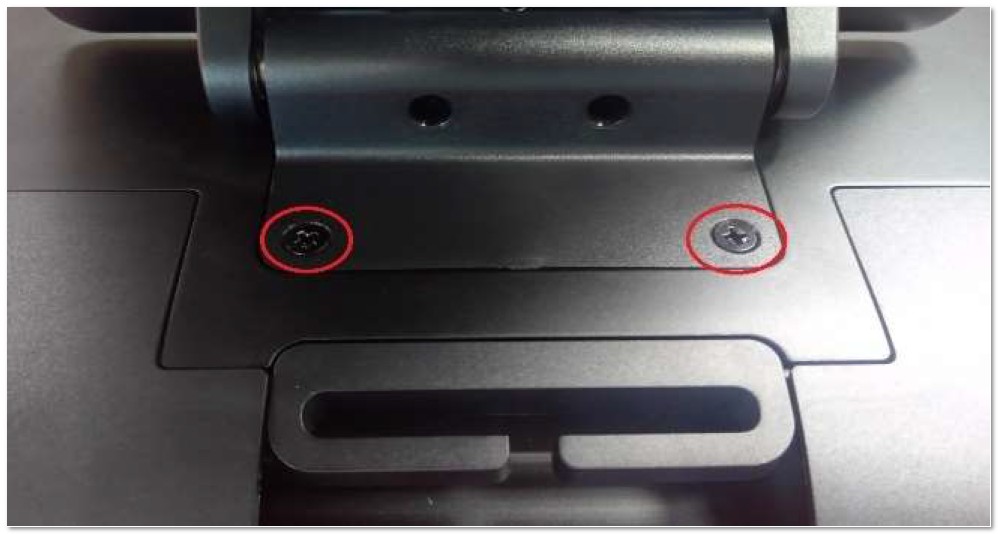

• Se o dispositivo tiver um suporte, remova-o desparafusando os parafusos e levantando-o da unidade.

2. Remova as Tampas Externas

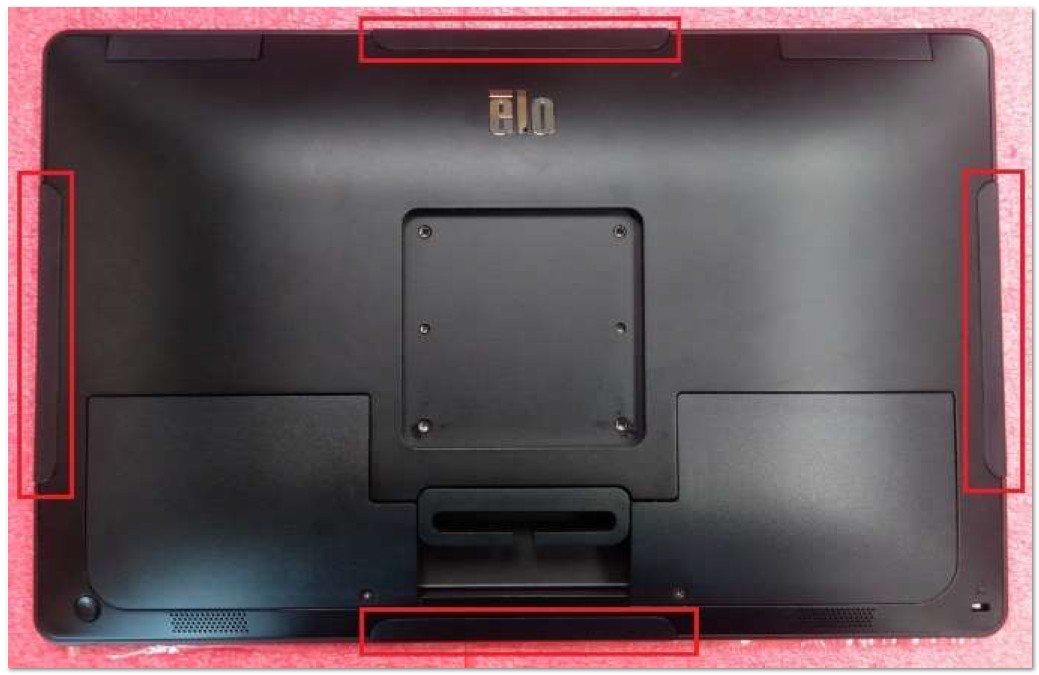

• Desprenda as quatro (4) tampas de porta periférica laterais puxando-as suavemente para fora.

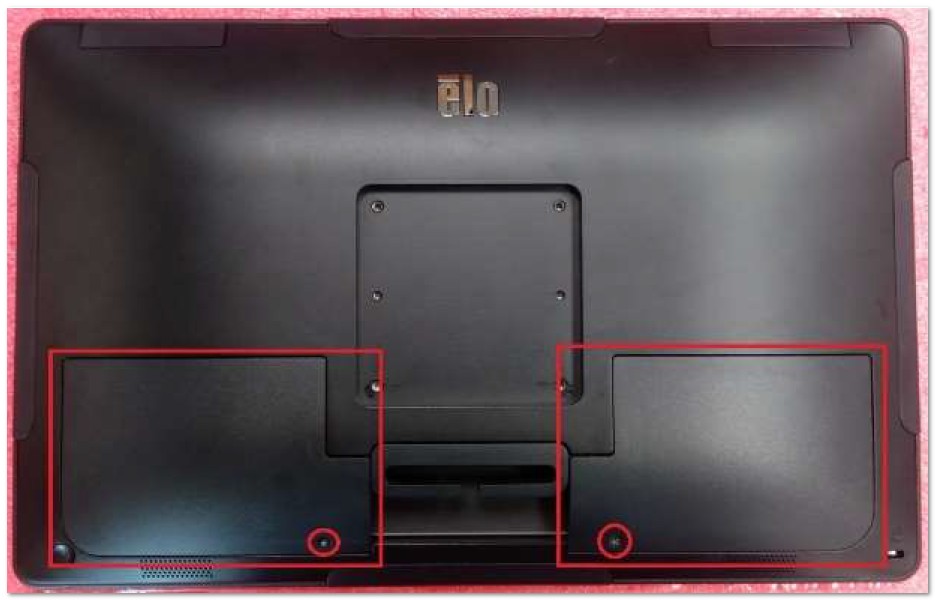

• Remova as duas (2) tampas de cabo levantando-as cuidadosamente para longe do dispositivo.

3. Remova os Parafusos da Tampa Traseira

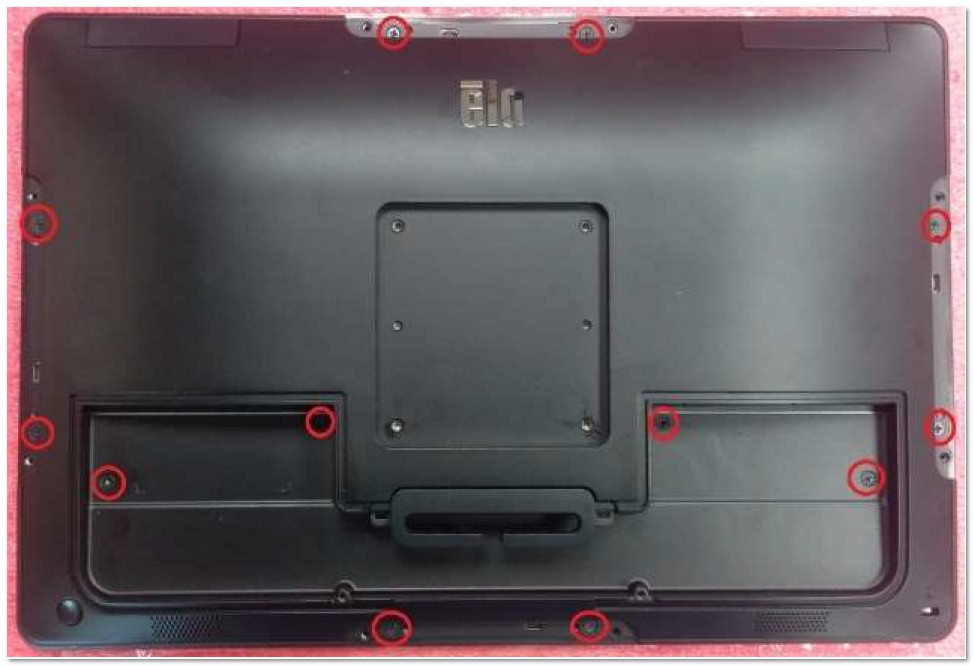

• Use uma chave de fenda Phillips para remover todos os doze (12) parafusos da tampa traseira.

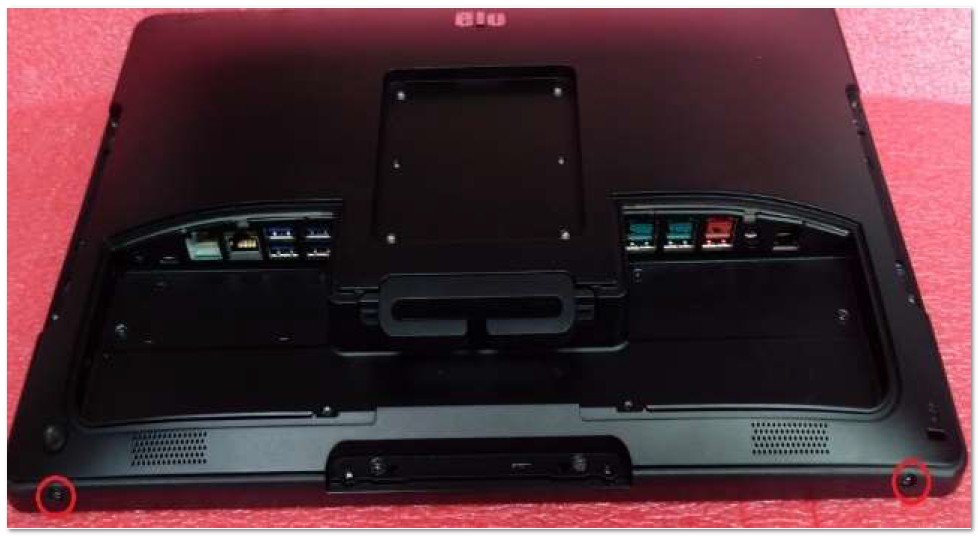

• Localize e remova os dois (2) parafusos adicionais na parte inferior da unidade.

4. Desprenda a Tampa Traseira

• Levante a tampa traseira cuidadosamente a partir da borda inferior e mova-a gradualmente para cima.
• Quando a tampa atingir aproximadamente um ângulo de 45 graus, solte suavemente o gancho que segura a borda frontal.
• Continue levantando a tampa até que ela fique vertical.

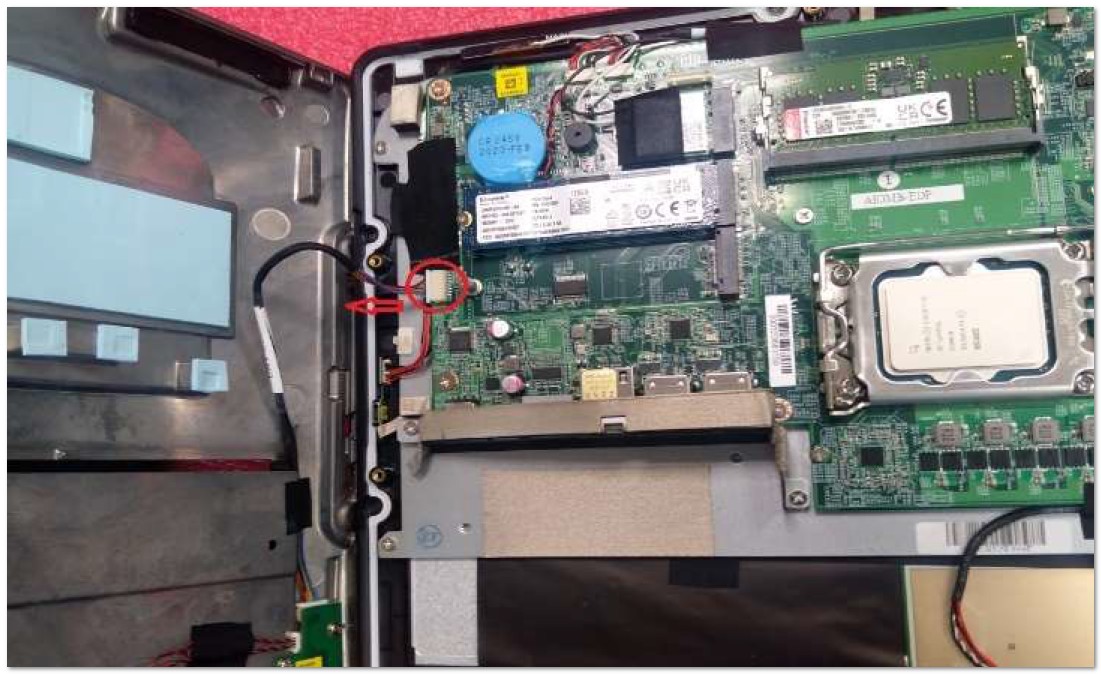

• Desconecte o cabo que liga a tampa traseira à placa-mãe desconectando-o cuidadosamente.

• Remova totalmente a tampa traseira e coloque-a de lado.

Pós-Procedimento

• O SSD e a RAM estão agora acessíveis para substituição ou atualização.

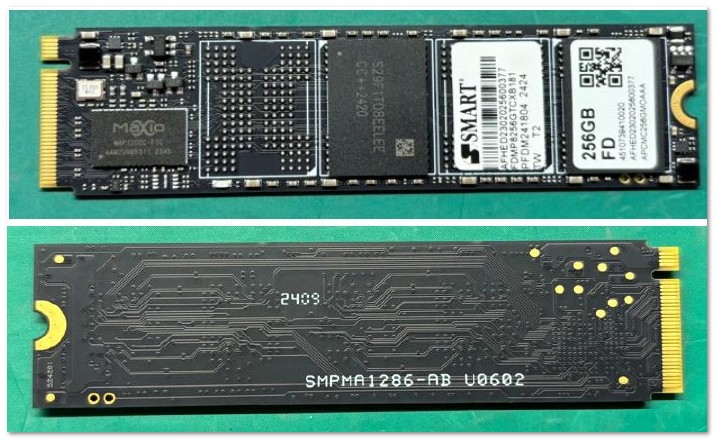

  • O SSD no I-Series 3.0 com sistemas Intel utiliza o formato M.2 PCIe (NVMe)

•

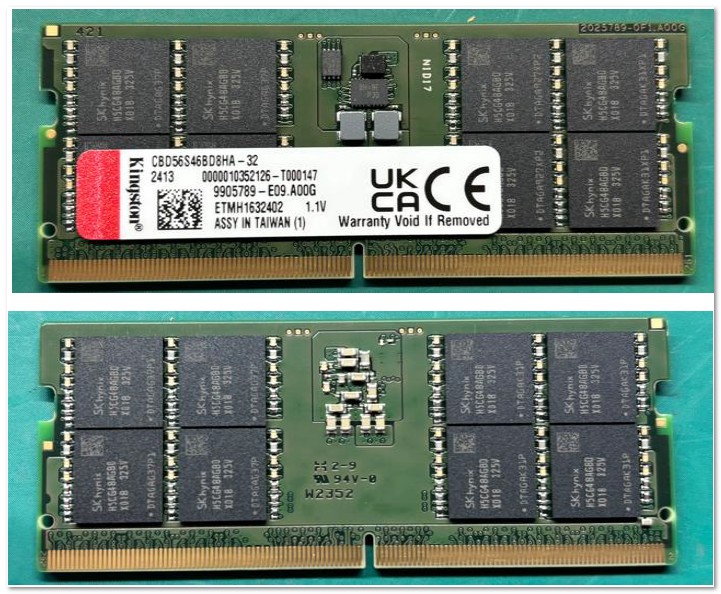

  • A RAM no I-Series 3.0 com sistemas Intel utiliza o formato 5600MHz DDR5 SO-DIMM.

• Ao reassemblar, certifique-se de que todos os cabos estão reconectados corretamente e que os parafusos estão apertados com segurança.
• Verifique se o selante de classificação IP está intacto para manter a proteção contra poeira e umidade.

Notas e Avisos

• Aviso de Classificação IP: A remontagem inadequada pode comprometer a classificação IP. Certifique-se de que a tampa traseira está devidamente alinhada e fixada com segurança.
• Risco de Danos: Evite força excessiva ao remover tampas e desconectar cabos para prevenir danos aos conectores ou à placa-mãe.
