Este artigo descreve como adicionar ou remover RAM (Memória) no Elo I-Series 3 com Sistemas Intel
Atenção: Este procedimento é recomendado para ser realizado exclusivamente por especialistas eletrônicos certificados. Aconselhamos fortemente a não tentar sem experiência prévia na desmontagem de dispositivos eletrônicos complexos. É aconselhável adquirir sistemas com a capacidade de RAM desejada pré-instalada, em vez de tentar aumentá-la após a compra. Observe que qualquer dano resultante ao produto ocorrido durante este processo não é elegível para cobertura sob a garantia do fabricante.

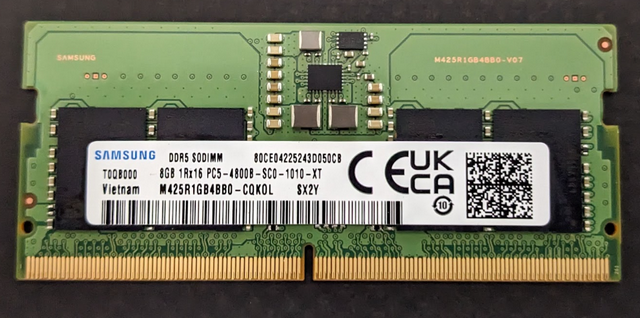

Especificações da Memória RAM para I-Series 3 com Sistemas Intel
- Celeron & i3: 8GB 4800MHz DDR5 SO-DIMM em 1 de 2 slots (Expansível até 32GB no máximo em 2 slots)
- NOTA: Memória máxima utilizando 2 slots. Expansível até 8GB no máximo, SO-DIMM DDR5-4800. Verifique a marca da memória incluída em sua unidade antes de comprar o kit de memória.
- i5 & i7: 16GB 4800MHz DDR5 SO-DIMM em 1 de 2 slots (Expansível até 32GB no máximo em 2 slots)
- NOTA: Memória máxima utilizando 2 slots. Expansível até 32GB no máximo, SO-DIMM DDR5-4800. Verifique a marca da memória incluída em sua unidade antes de comprar o kit de memória.
Kits de Upgrade de Memória da Elo
- 8GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466053
- 16GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466237
- 32GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466430
Hardware Necessário
- Compatible Elo I-Series 3 com Sistema Intel
- Superfície de trabalho protetora
- Chave de fenda Phillips #2
- Ferramentas plásticas de alavancagem profissionais (veja exemplo aqui)
Passos
- (este procedimento está sendo realizado no I-Series 3 de 22 polegadas com Intel)

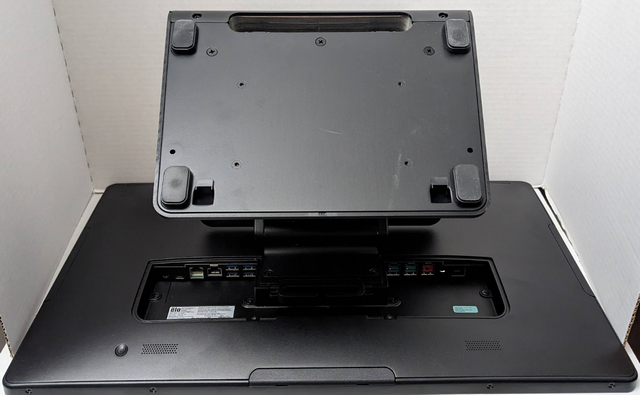

1. Desconecte a energia e qualquer cabo conectado do I-Series e posicione a unidade com a face para baixo em uma superfície de trabalho protetora.

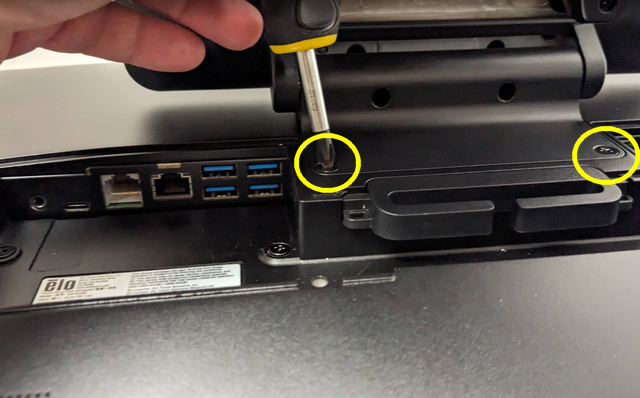

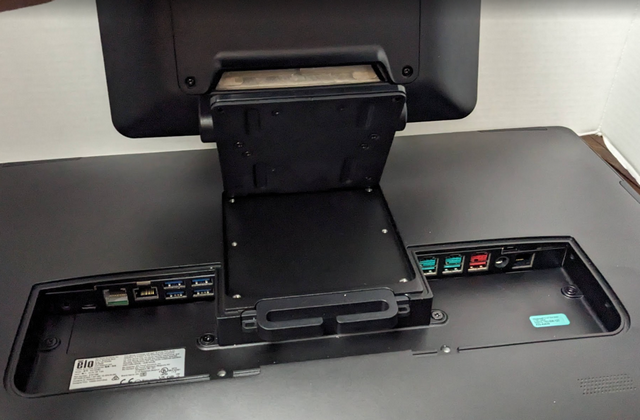

2. Remova o suporte (se equipado) removendo os dois (2) parafusos Phillips na parte inferior do suporte VESA.
3. Levante o suporte para longe da unidade.

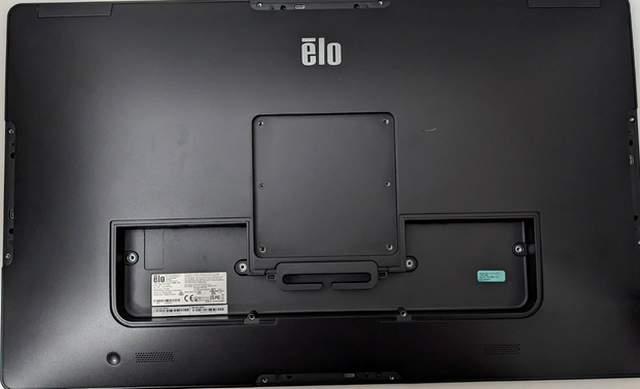

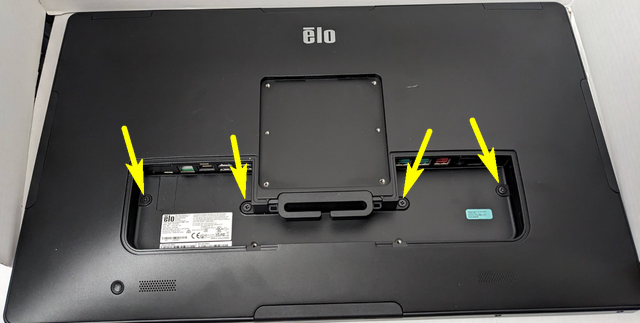

4. Remova os quatro (4) parafusos Phillips indicados abaixo.
5. Remova as quatro (4) tampas periféricas.

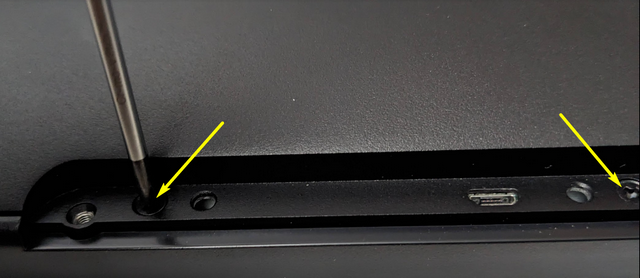

6. Remova os dois (2) parafusos em cada porta periférica, haverá oito (8) no total.

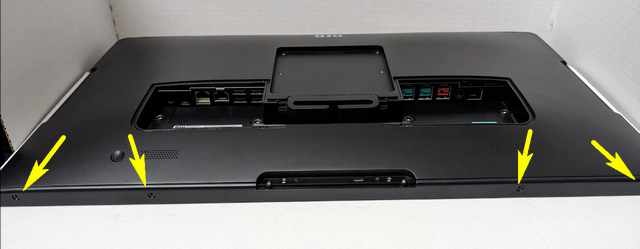

7. Remova os quatro (4) parafusos Phillips na borda inferior da unidade.
- Nota: Nos modelos de 15 polegadas, haverá apenas dois (2) parafusos Phillips na borda inferior.

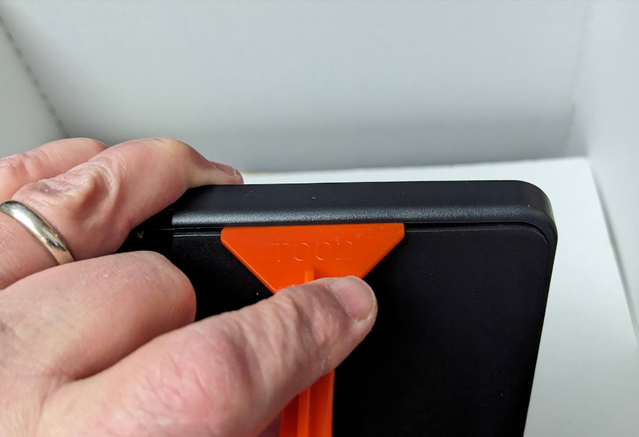

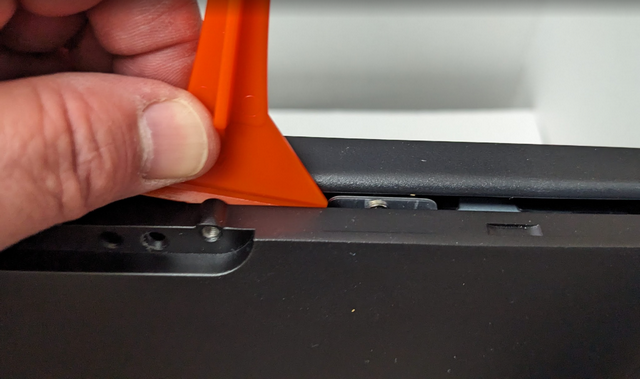

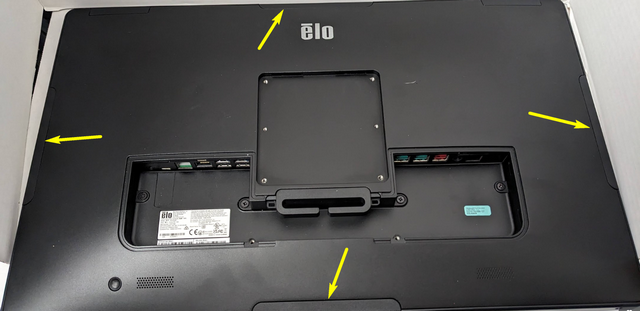

8. Usando a ferramenta plástica de alavancagem profissional, desprenda a tampa traseira da moldura frontal. Comece em uma das bordas curtas e trabalhe gentilmente ao redor até que a parte traseira se separe da moldura frontal.

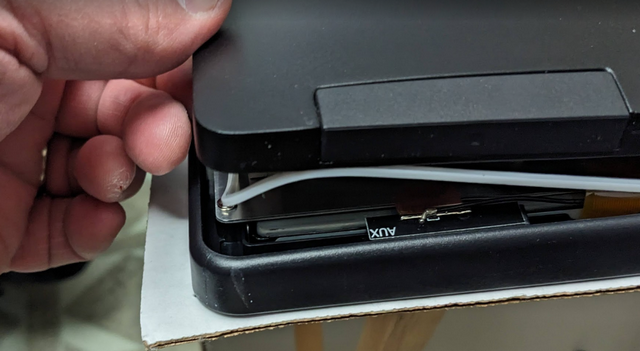

9. Levante a tampa traseira, prestando atenção à vedação de borracha. Se a vedação de borracha começar a se levantar, pare, e puxe a vedação de volta para a posição correta.

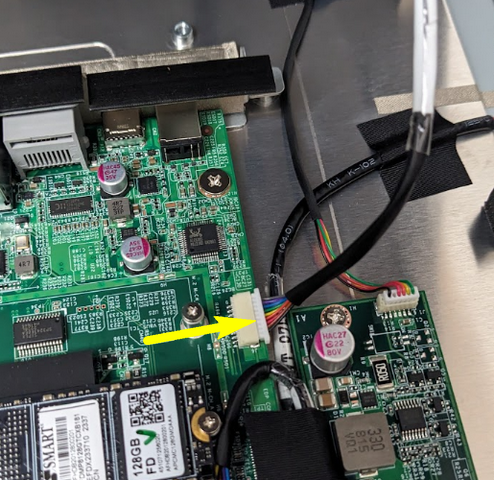

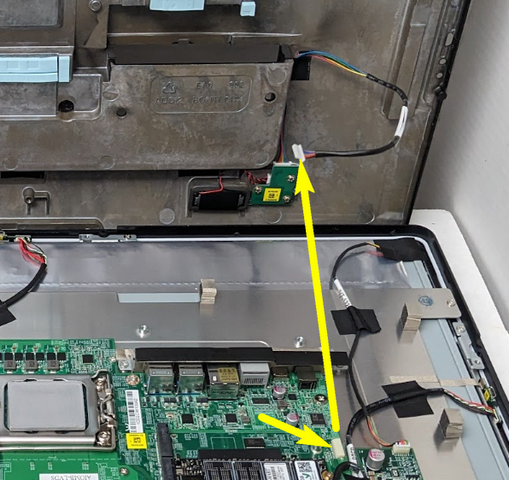

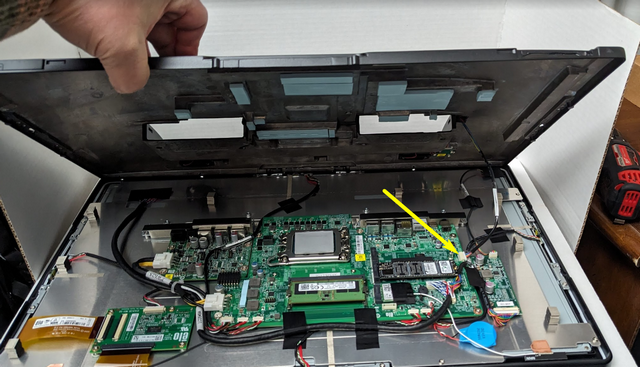

10. Cuidadosamente levante a tampa traseira. Preste atenção na conexão do fio! Cuidadosamente desconecte o conector de fio da placa.

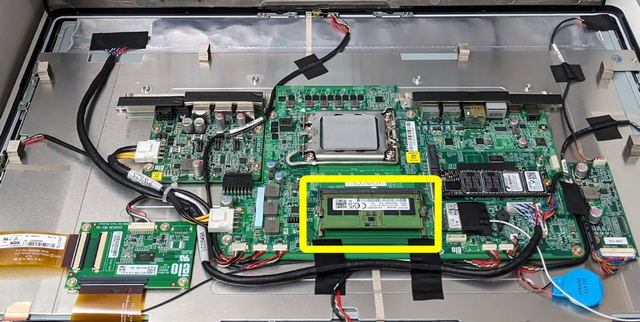

11. A RAM (Módulo de Memória) está localizada no topo central da placa de circuito.

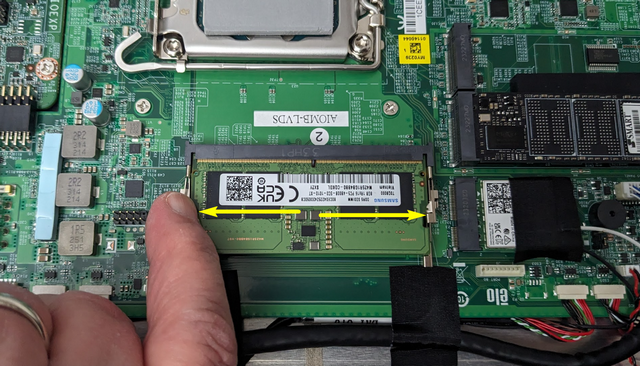

12. Pressione as abas de retenção da RAM para fora para soltar o módulo de memória.

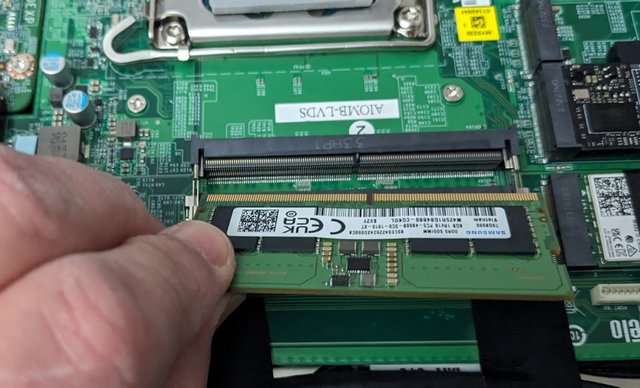

13. Substitua/Adicione com RAM compatível.
- Nota: Não misture fabricantes e tipos de RAM. Sempre use a mesma marca e tipo de RAM ao substituir.
14. Reassemble o sistema I-Series 3 de maneira reversa.
