В этой статье подробно описаны требования к последовательному подключению пинов

Требования к пинам последовательного подключения

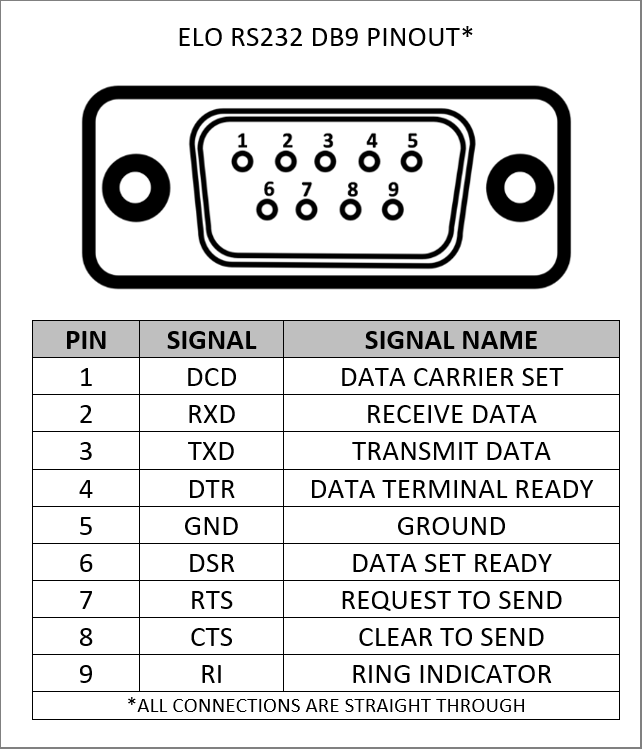

Для подключения по интерфейсу touch стандартом является прямой последовательный кабель DB9 с 9 пинами (как в случае, когда пин 1 одного конца соединен с пином 1 на другом конце, пин 2 с пином 2 и т.д.).

Кабели с нулевым модемом (которые соединяют пины 2 и 3) не будут работать.

Минимальное подключение для последовательного интерфейса при использовании многопоточного драйвера Windows — это пины 2 и 5, соединенные напрямую.

Минимальное подключение для последовательного интерфейса при использовании одноточечного драйвера Windows 5-й серии — это пины 2, 3, 5, 6 и 8, все соединенные напрямую. Требование может быть уменьшено до подключения только пинов 2 и 5, установив драйвер с помощью тихой установки и включая опцию /NoHandshake. См. Руководство пользователя в разделе Common распакованных файлов для получения более подробной информации.

Когда загружается одноточечный драйвер, он отправляет команду (на пин 2) контроллеру с просьбой об идентификации. Контроллер отправляет ответ на пин 3. Пин 5 — это земля, необходимая для завершения любой цепи/сигнального пути. Когда контроллер включен, он активирует пин 6 (DSR). Когда контроллер завершает самопроверку, он активирует пин 6 (CTS). По умолчанию одноточечный драйвер не загрузится, если эти пины не заданы на высоком уровне (+ 5 vdc).
