В этой статье приведены шаги для обновления версии прошивки на мониторах с сенсорным экраном Elo серии IDS 02

Смотрите информацию ниже о том, как обновить прошивку на мониторе Elo серии IDS 02.

• Компьютер с Windows XP или Windows 7
• Видеокабель (VGA, HDMI или DisplayPort)
• USB-кабель (тип A в тип B)
• CDM v2.12.06 WHQL Certified.zip
• CP210x_Windows_Drivers
• ISP_Tool V4.5.183.exe

Шаги для обновления прошивки на серии IDS 01/02:

Подключите видеокабель и USB-кабель от хоста к монитору. Включите монитор и компьютер хоста.

1. Скопируйте содержимое папки CDM v2.12.06 WHQL Certified.zip на рабочий стол.

2. Установите приложение dpinst-amd64.exe. (Используйте dpinst-x86.exe для 32-битных машин)

3. Установите CP210x_Windows_Drivers в соответствии с операционной системой Windows на системе.

4. Откройте программу ISP_Tool V4.5.183.exe (откроется следующее окно)

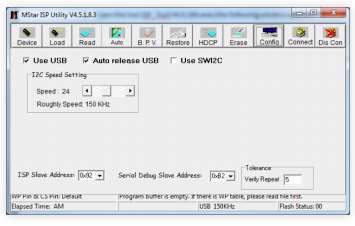

a. Нажмите на вкладку CONFIG

b. Установите флажки “Использовать USB и Автоосвобождение USB”. Установите скорость I2C на 24 (скорости выше 24 не

 рекомендуются).

5. Нажмите на вкладку Connect.

Появится всплывающее окно с указанием типа устройства (как на окне ниже). Нажмите OK.

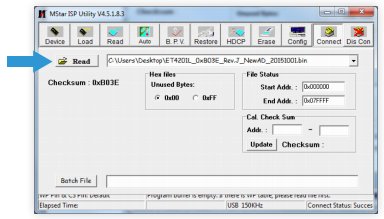

6. Нажмите на вкладку Read

                a. Выберите кнопку Read и выберите файл прошивки, который будет использован.

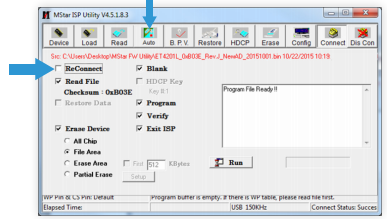

7. Выберите вкладку Auto и снимите флажок ReConnect.

8. Выберите Run. Это запустит процесс обновления прошивки. Обратите внимание, что этот процесс

 займет несколько минут. Убедитесь, что вы не отключаете никаких кабелей и не касаетесь дисплея во время

 обновления прошивки.

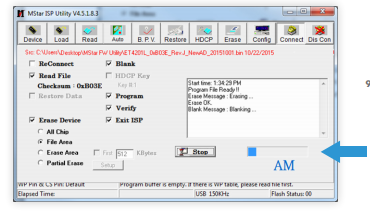

9. Вы увидите статусное поле, показывающее прогресс

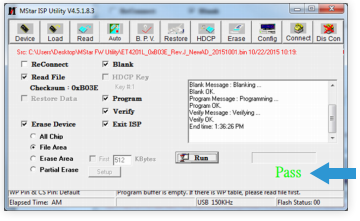

10. Когда процесс завершится, монитор перезапустится. После перезапуска монитора,

 вы увидите PASS зеленым под статусной строкой. Прошивка будет теперь

 обновлена до последней версии.
