В этой статье объясняется, как войти в меню завода OSD на мониторах Elo IDS серии 04/54.

Следуйте одному из приведенных ниже вариантов, чтобы войти в меню завода OSD на мониторах серии IDS 04/54 от Elo, в который входят следующие модели: 3204L, 4304L, 5054L, 5554L, 6554L

Вариант 1: Использование проводного дистанционного управления OSD
С выключенным монитором удерживайте кнопку Select и нажмите кнопку Power. Это открывает меню завода OSD.

Вариант 2: Использование кнопок монитора без дистанционного управления OSD
С выключенным монитором удерживайте кнопку Menu и нажмите кнопку Power. Это открывает меню завода OSD.

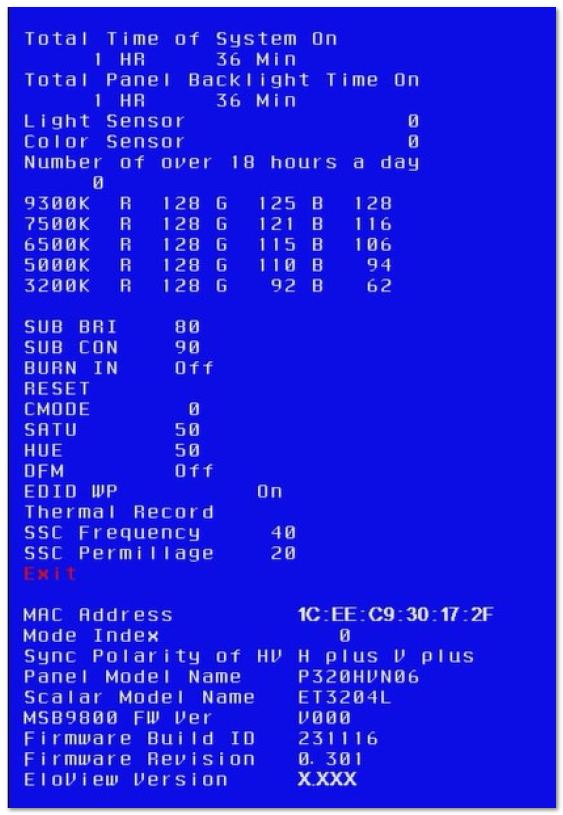

МЕНЮ:

Общее время работы системы [Час] [Минут]
Общее время работы подсветки панели [Час] [Минут]
Датчик света [Фактическое значение датчика света]
Датчик цвета [Фактическое значение датчика цвета]
Число часов работы более 18 в день [целое значение]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

SUB BRI [0-100]
SUB CON [0-100], По умолчанию: 90
BURN IN [ON/OFF], По умолчанию: OFF
RESET Сброс на заводские настройки
CMODE [0-10]
SATU [0-255]
HUE [0-255]
ELO LOGO [ON/OFF], По умолчанию: ON

DFM [ON/OFF], По умолчанию: OFF
EDID WP [ON/OFF], По умолчанию: ON
Тепловая запись
Частота SSC
Промилле SSC
ВЫХОД

Индекс режима
Полярность синхронизации HV
Имя модели панели
Имя модели скалера
Ревизия прошивки скалера
Ревизия прошивки IoT

Режим отладки
С помощью кнопок монитора: Когда монитор выключен, удерживайте кнопку Video и одновременно нажмите кнопку Power, чтобы отобразить меню режима отладки.
С использованием дистанционного управления OSD: Когда монитор выключен, удерживайте кнопку Menu и одновременно нажмите кнопку Power, чтобы отобразить меню режима отладки.

Во время режима отладки:

1. Сообщение OOR (Вне диапазона) удалено. OSD показывает диагностические параметры, в то время как монитор отображает видео. Все ключи отключены, кроме ключа Power. Параметры включают статус OOR, индекс режима, тайминг, горизонтальные и вертикальные общие значения, горизонтальная и вертикальная частота, полярность горизонтальной и вертикальной синхронизации, горизонтальное и вертикальное положение, а также тактовую частоту пикселей. Активный источник видео должен отображать или сообщать о том, что ничего не обнаружено.

2. Заставка Elo отключена.
   Чтобы выйти из режима отладки, выключите монитор.
