В этой статье объясняется, как обновить прошивку на сенсорных мониторах Elo IDS.

И. Необходимые материалы:

* Компьютер с Windows XP или Windows 7
* Видеокабель (VGA, HDMI или DisplayPort)
* USB-кабель (тип A к типу B)
* CDM v2.12.06 WHQL Certified.zip
* CP210x_Windows_Drivers
* ISP_Tool V4.5.183.exe

2. Шаги для обновления прошивки на IDS 01/02 Серии:
Подключите видеокабель и USB-кабель от компьютера к монитору. Включите монитор и компьютер.

1. Скопируйте содержимое папки CDM v2.12.06 WHQL Certified.zip на рабочий стол.
2. Установите приложение dpinst-amd64.exe. (Используйте dpinst-x86.exe для 32-битных машин)
3. Установите CP210x_Windows_Drivers в соответствии с машиной на Windows в системе.

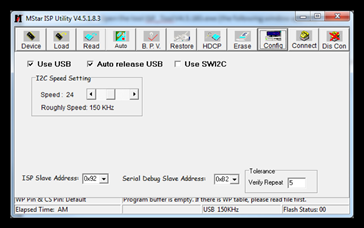

4. Откройте инструмент ISP_Tool V4.5.183.exe (появится следующее окно) а. Нажмите на вкладку CONFIG



b. Убедитесь, что выбраны флажки “Использовать USB и автоматическая разблокировка USB”. Установите скорость I2C на 24 (скорости выше 24 не рекомендуется использовать).

5. Нажмите на вкладку Connect.
Откроется всплывающее окно с указанием типа устройства (как на следующем окне). Нажмите OK.

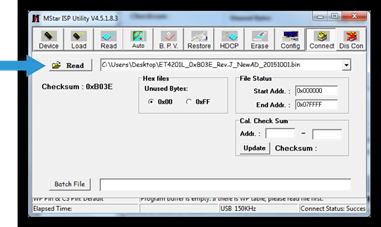

6. Нажмите на вкладку Read
a. Выберите кнопку Read и выберите файл прошивки, который будет использоваться.

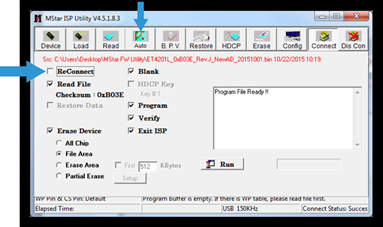

7. Выберите вкладку Auto и снимите флажок ReConnect.



8. Выберите Запуск. Это запустит процесс обновления прошивки. Обратите внимание, что этот процесс займет несколько минут. Будьте осторожны, не отключайте кабели и не трогайте дисплей во время обновления прошивки.

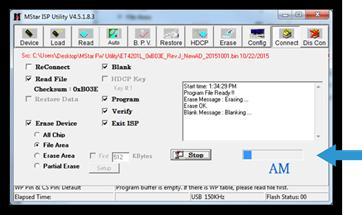

9. Вы увидите строку состояния, показывающую прогресс

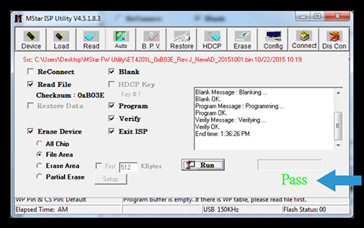

10. Когда процесс завершится, монитор перезапустится. После перезапуска монитора вы увидите PASS зеленым под строкой состояния. Прошивка теперь будет обновлена до последней версии.
