В этой статье содержится информация, описывающая различные подключения на мониторах Elo.

Подключение питания

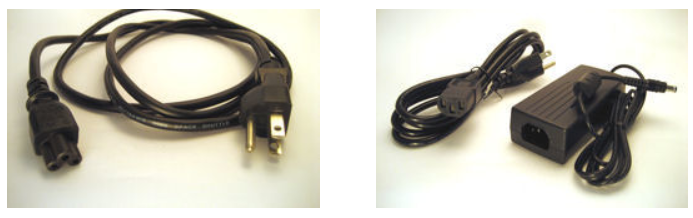

Это обеспечивает питание для монитора и сенсорного экрана. Существует два основных типа: сетевой шнур и блок питания DC. Некоторые мониторы имеют один из них, другие - оба. Если предоставлены оба варианта, выберите только один.

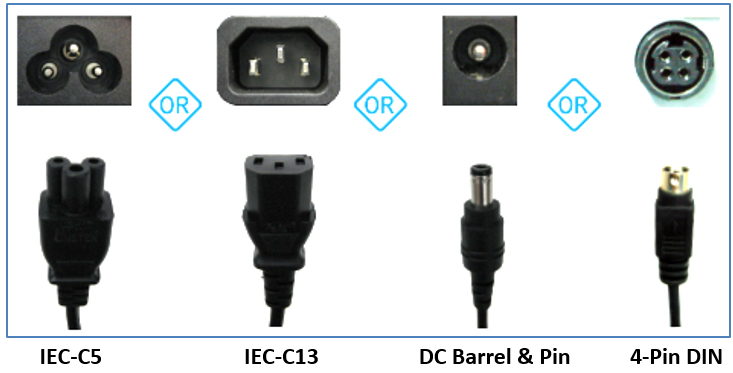

Ниже показаны различные типы подключений AC и DC.

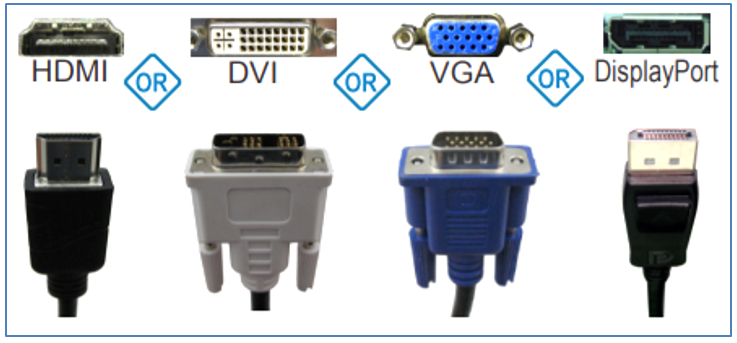

Видеоподключение
Это обеспечивает "изображение" на дисплее. Существует несколько типов видеоподключений: HDMI, DVI, VGA, DisplayPort. Если на мониторе несколько видеоподключений, используйте только одно из них.
ПРИМЕЧАНИЕ: Синий VGA-разъем имеет три ряда контактов; это видеорасъем, а не последовательный разъем.

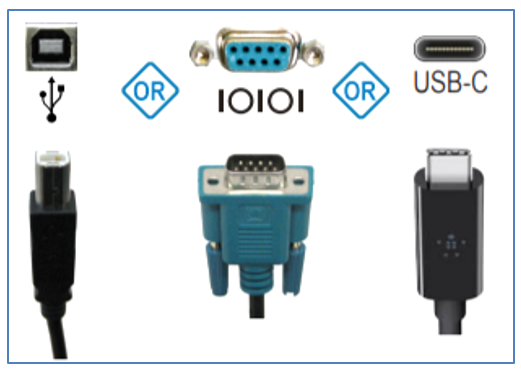

Сенсорное подключение
Это обеспечивает подключение для сенсорной части монитора. Существуют три основных типа: USB, USB-C и последовательный. Если у монитора более одного сенсорного подключения, выберите только одно.
ПРИМЕЧАНИЕ: Сине-зеленый последовательный разъем выглядит похоже на синий VGA-разъем, но у него только 2 ряда контактов



Подключение динамиков (по желанию)
Это обеспечивает подключение для воспроизведения компьютерного звука через динамики монитора. Некоторые сенсорные мониторы не включают динамики.

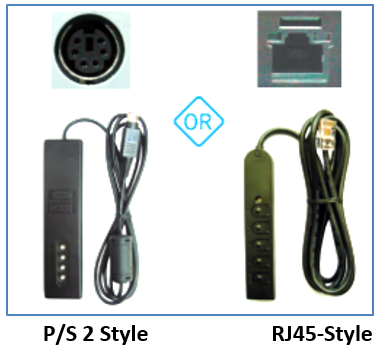

Проводной OSD пульт
Некоторые мониторы (в основном открытой конструкции и IDS мониторы) имеют проводные OSD пульты для управления экранным дисплеем. Существуют два типа: старый стиль P/S 2 и новый стиль RJ45.
