В этой статье представлены последовательный протокол и распиновка разъема TRS RS232 для монитора Elo 5553L

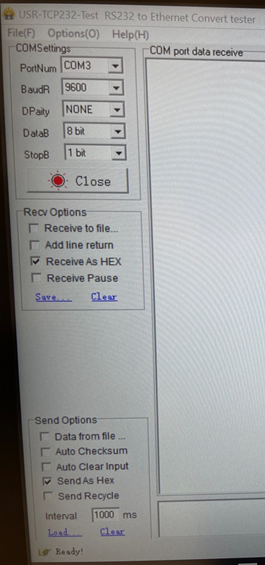

Последовательный протокол RS232, используемый на мониторах Elo 5553L/6553L IDS, приведен ниже.
- Скорость передачи = 9600
- Четность = НЕТ
- Биты данных = 8
- Стоповые биты = 1

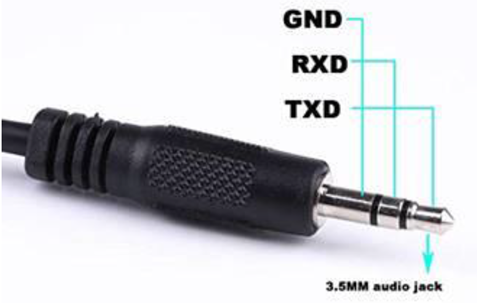

Распиновка и схема 3,5 мм разъема TRS для последовательного RS232 представлены ниже.
