В этой статье объясняется, какие варианты крепления доступны для мониторов Open Frame серии 63

Общая информация о креплении

Текст OSD можно повернуть между портретным и альбомным режимами через меню OSD, чтобы лучше соответствовать вашему ориентации крепления.

Портретный и альбомный режимы

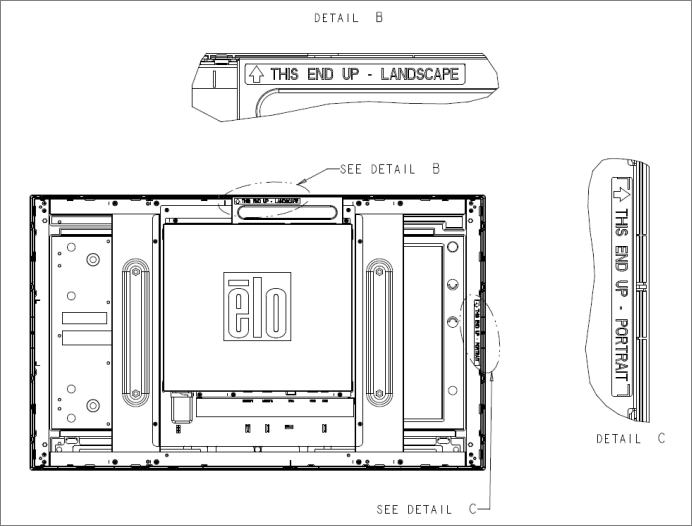

Монитор может быть установлен только в портретном или альбомном режиме согласно диаграмме ниже. Наклейка THIS END UP будет указывать вверх.

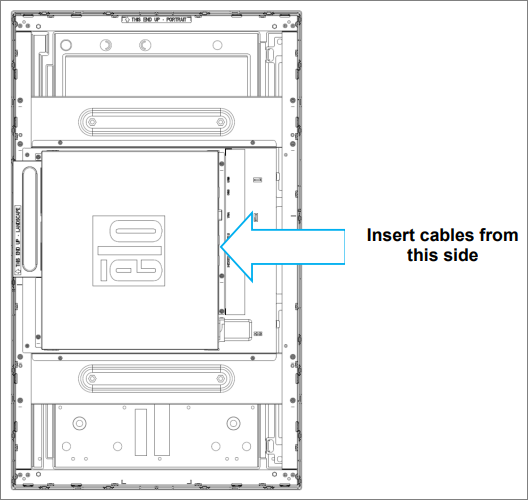

Портретный режим может быть установлен только в ориентации 90 градусов, чтобы логотип Elo на задней панели был повернут влево, а кабели были подключены справа, как показано на следующем изображении.

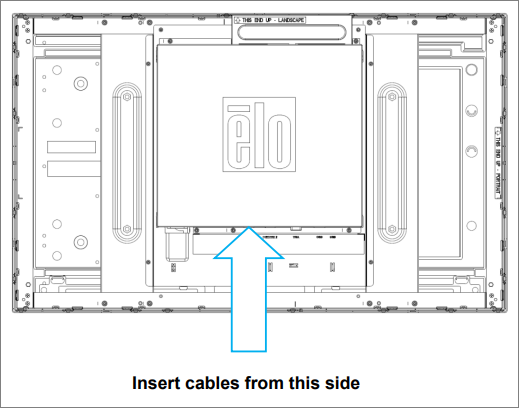

В альбомном режиме монитор может быть установлен только под углом 0 градусов, чтобы логотип Elo на задней панели не был повернут, а кабели подключались снизу, как показано на изображении ниже.



Боковое крепление

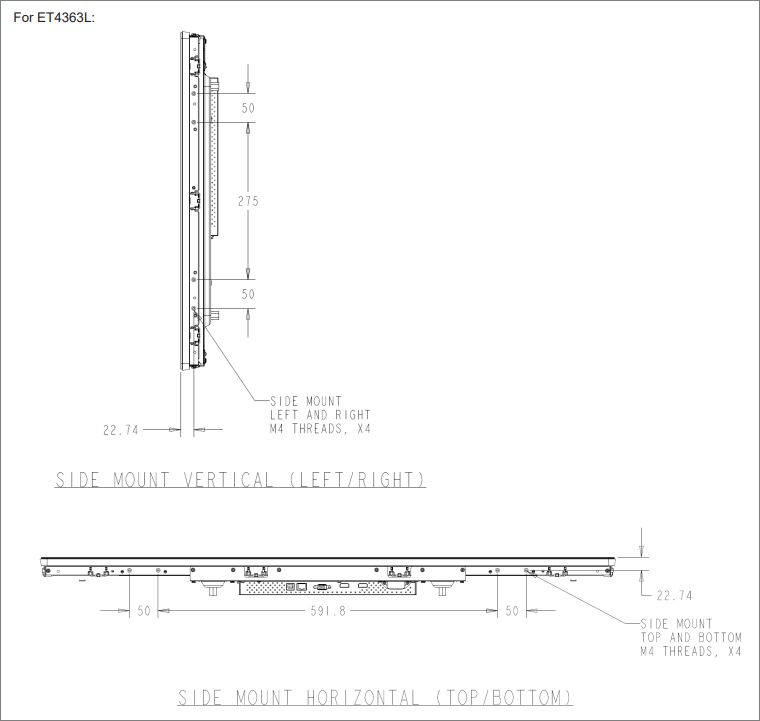

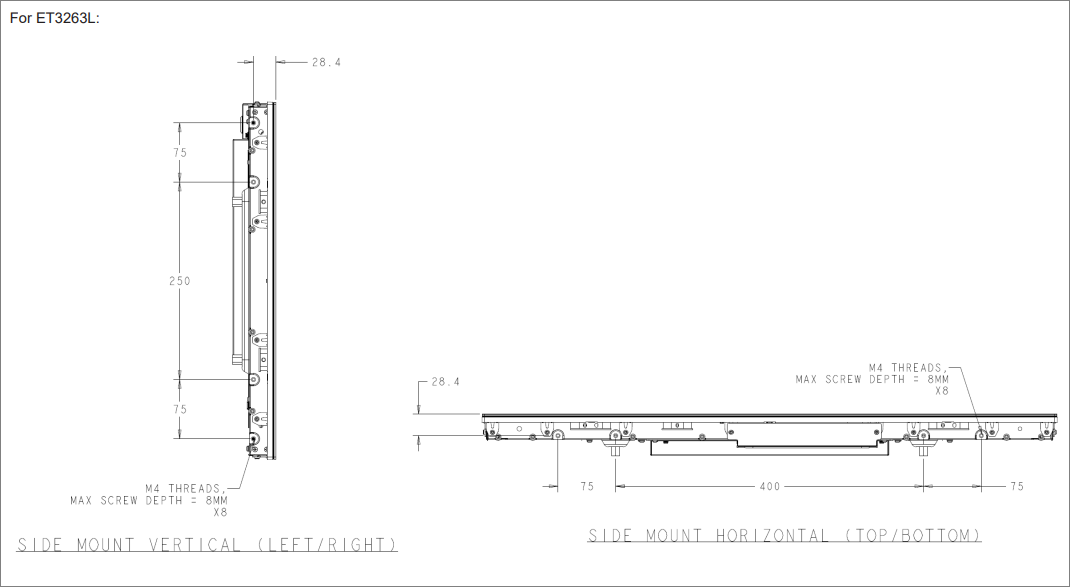

На боковых сторонах монитора предусмотрены резьбовые отверстия для крепления.




Крепежные скобы для встраивания
Крепежные скобы для встраивания входят в комплект и доступны в опциональном наборе для ET3263L/ET4363L.

Заднее крепление VESA

• Для ET3263L:

• Для ET4363L:

Смотрите www.elotouch.com для получения размерных чертежей.
