В этой статье представлена информация о поддерживаемых методах монтажа мониторов Elo 53-Series IDS.

• Примечание: Настоятельно рекомендуется, чтобы как минимум два человека обрабатывали, поднимали или перемещали дисплей IDS.
• Примечание: Не оставляйте дисплей IDS в положении вверх дном на длительное время, так как это приведет к постоянному повреждению LCD-панели.

Ориентации монтажа
Поддерживаются следующие ориентации монтажа: ландшафтная, портретная и настольная.

Ландшафтная ориентация

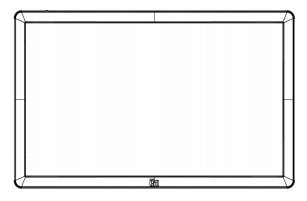

При монтаже дисплея IDS в ландшафтной ориентации убедитесь, что логотип Elo расположен в том же месте, что и на изображениях ниже.



Портретная ориентация
При повороте дисплея IDS в портретную ориентацию убедитесь, что логотип Elo расположен в том же месте, что и на изображениях ниже. Порты IO будут находиться снизу.



Настольный режим
При использовании дисплея IDS в настольном приложении поддерживайте его, используя VESA-монтажный паттерн на задней части для поддержки веса дисплея IDS. Дополнительная поддержка по краям также может быть добавлена при желании, чтобы сохранить ровность сенсорного экрана.

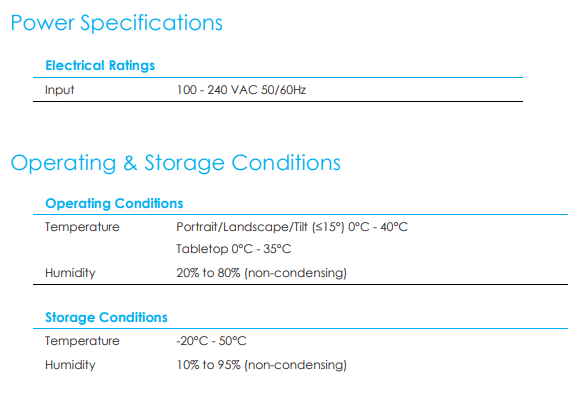

Должны быть реализованы методы охлаждения, чтобы гарантировать, что температура воздуха под монитором не превышает рабочие спецификации. Смотрите раздел Условия эксплуатации и хранения для требований к настольному режиму.


Наклон

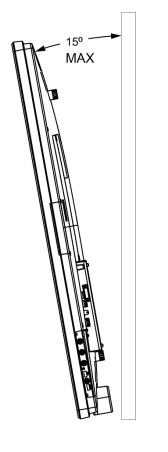

Дисплей IDS может поддерживать наклон до 15º.


Задний VESA-рассмотр
На задней стороне дисплея IDS предусмотрен монтажный паттерн из четырех отверстий, 600x600мм и 400x400мм.
Монтажные крепления VESA FDMI соответствуют коду

Смотрите www.elotouch.com для чертежей размеров.

• Чертеж размеров 5553L
• Чертеж размеров 6553L

Дополнительные методы монтажа
Доступен дополнительный комплект настенного монтажа с низким профилем для дисплеев IDS ET6553L/ET5553L. Подробная информация доступна в маркетинговом чертеже на www.elotouch.com.

Комплект настенного монтажа Elo с низким профилем:

• P/N E282876 и чертеж MS602094 для IDS ET6553L
• P/N E727774 и чертеж MS602320 для IDS ET5553L

Консультируйтесь с руководством пользователя настенного монтажа для получения подробной информации по установке.

Установка динамика в портретной ориентации (опционально)

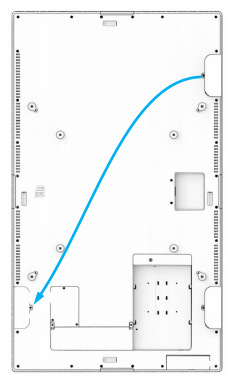

Когда дисплей IDS установлен в портретном режиме, переместите динамик с верхней правой стороны на нижнюю левую сторону, чтобы улучшить естественное стерео звучание.

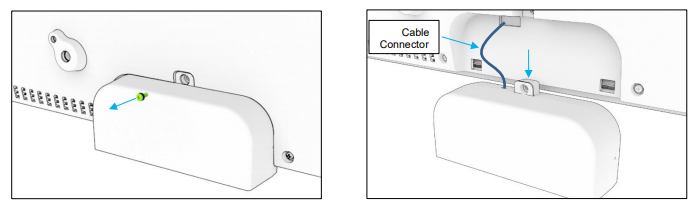

1. Удалите монтажный винт динамика и сдвиньте динамик вниз, чтобы освободить монтажные крючки. Потяните динамик вниз, чтобы соединитель кабеля стал виден, и отключите его.

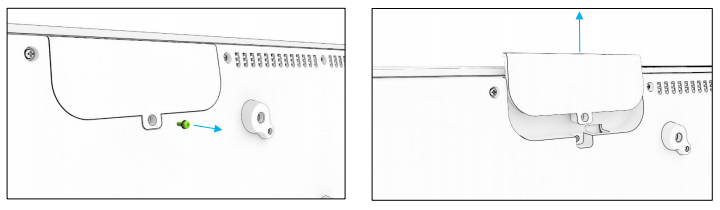

2. Удалите монтажный винт с монтажного кожуха в верхней правой части дисплея IDS и сдвиньте кожух вниз, чтобы освободить монтажные крючки.

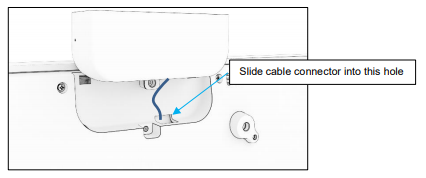

3. Установите динамик на новое место, подключив соединитель кабеля динамика. Затем вставьте кабель и соединитель в отверстие и сдвиньте динамик вниз сверху, чтобы оба крючка зашли в пазах заднего кожуха. Снова установите монтажный винт.



4. Установите кожух, снятый на шаге 2, в старое место динамика, сдвинув его так, чтобы крючки зашли в пазы заднего кожуха, а затем установите монтажный винт.

Эта информация о монтаже также содержится на страницах 12-17 в Руководстве пользователя 5553L/6553L.
