В этой статье представлена информация о звуковых (аудио) настройках на старых мониторах Elo серии 01 и 02 IDS.

Это касается следующих мониторов Elo IDS: 3201L, 4201L, 5501L, 7001L, 7001LT, 3202L, 4202L, 4602L, 5502L

Аудио
Аудио из разъёмов Line In на сенсорном мониторе, HDMI на сенсорном мониторе, DisplayPort на сенсорном мониторе, Line In компьютерного модуля или разъёма HDMI или DisplayPort компьютерного модуля может воспроизводиться через встроенные динамики сенсорного монитора. Смотрите параметр OSD «Источник Аудио» для подробностей. Когда наушники подключены к разъему для наушников, внутренние динамики отключаются, и звук воспроизводится через наушники. Управление громкостью и отключением звука на выходах динамиков и наушников осуществляется через OSD.

Настройки Аудио через OSD

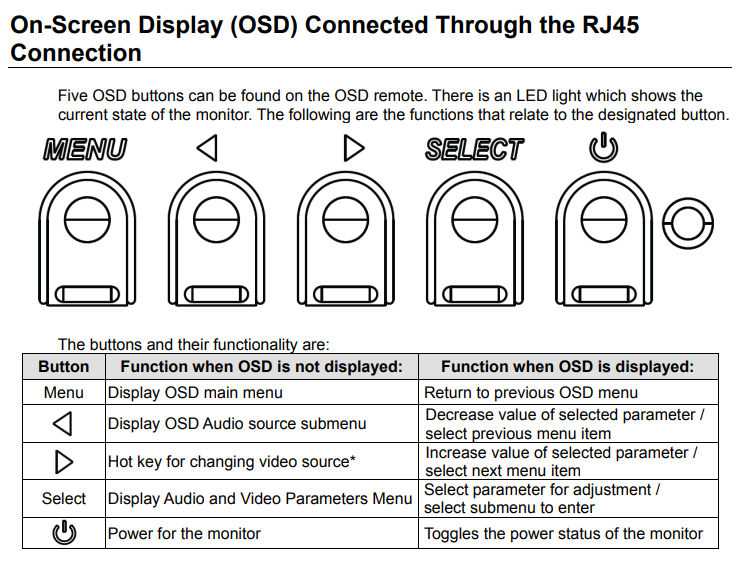

*Горячая клавиша позволяет пользователю быстро изменить источник видео. Если пользователь случайно нажмёт эту клавишу, он может быстро нажать кнопку Меню, чтобы отменить изменение источника видео.

Использование кнопок OSD управляет графическим пользовательским интерфейсом, который отображается поверх вашего входного видео, позволяя интуитивно настраивать следующие параметры дисплея:

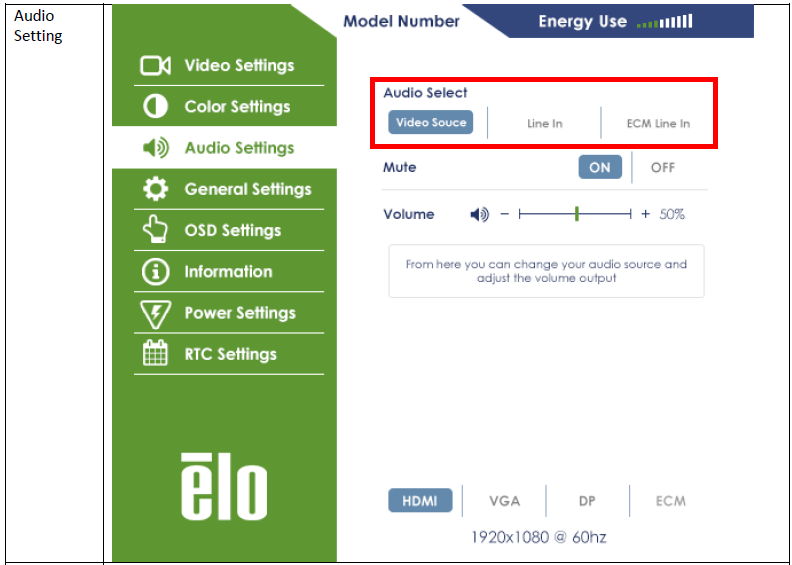

Выбор Аудио

• Позволяет пользователю выбрать источник аудио. Доступные варианты: Из источника видео, Line In и ECM Line-in (доступен только при обнаружении ECM)
• Если компьютерный модуль не подключен, а источник видео - HDMI, варианты: Line In и HDMI.
• По умолчанию: Источник видео.

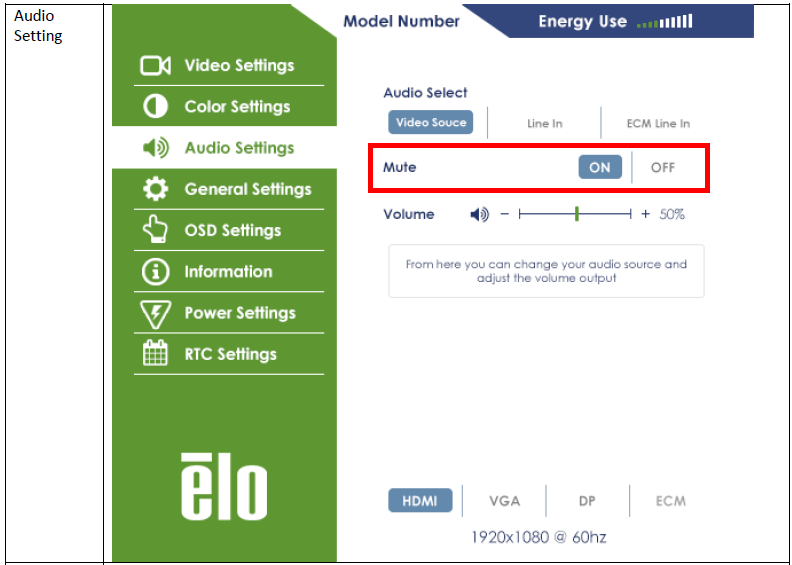

Отключение звука

• Позволяет пользователю включать или отключать звук на сенсорном мониторе.

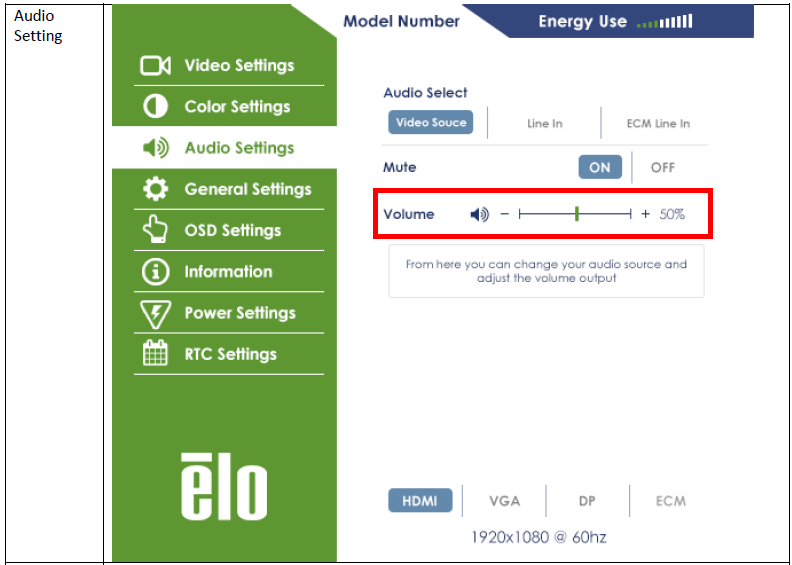

Громкость

• Позволяет пользователю изменять уровень громкости на сенсорном мониторе

Устранение неисправностей
Если вы не получаете звук через динамики монитора, проверьте следующее:

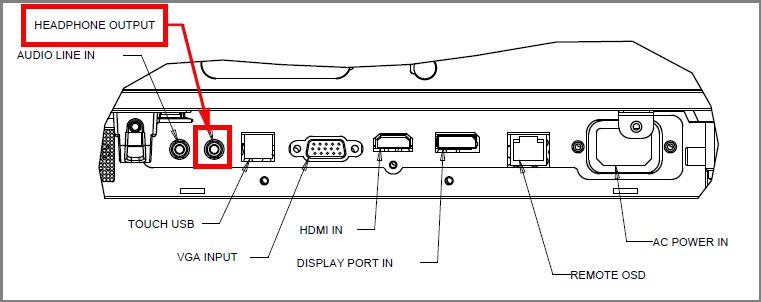

• Подключено ли что-то к разъёму для наушников на мониторе? Если да, отключите его.

• Динамики отключены? Зайдите в меню OSD и перейдите к разделу Настройки Аудио и проверьте настройки Отключение звука.

• Правильно ли отрегулирована громкость? Зайдите в меню OSD и перейдите к разделу Настройки Аудио и проверьте настройки Громкость.

• Включен ли правильный источник аудио? Зайдите в меню OSD и перейдите к разделу Настройки Аудио и проверьте настройки Выбор Аудио, установите источник на соответствующий источник.
  • Если вы используете компьютерный модуль Elo ECM, должен быть выбран ECM Line In как источник.

Для получения дополнительной информации пожалуйста, смотрите Руководства пользователя для мониторов 01 и 02 серии IDS:

• Руководство пользователя серии 01
• Руководство пользователя серии 02
