В этой статье объясняется, как добавить CFD (дисплей для клиента) на заднюю панель устройства Elo I-Series 3.0 с процессором Intel

Система, на которой это демонстрируется, – это Elo E709537: ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK

Шаги для добавления CFD к Elo I-Series 3.0 с устройством Intel

1. Поместите устройство I-Series лицом вниз на защитную поверхность.



2. Удалите два винта Phillips



3. Сдвиньте заднюю пластиковую крышку




4. Сдвиньте прилагаемую заднюю крышку CFD на заднюю панель устройства и установите два винта Phillips

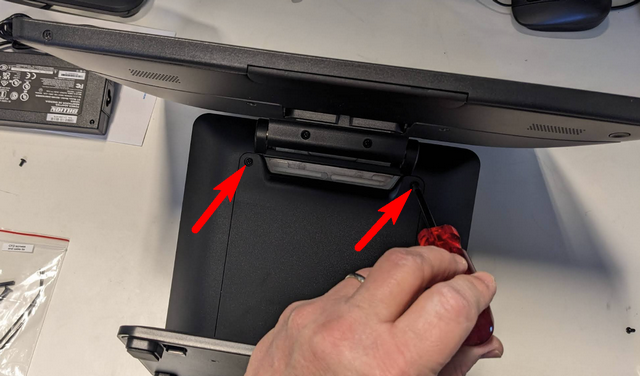

5. Удалите два винта Phillips из двери фронтальной стойки

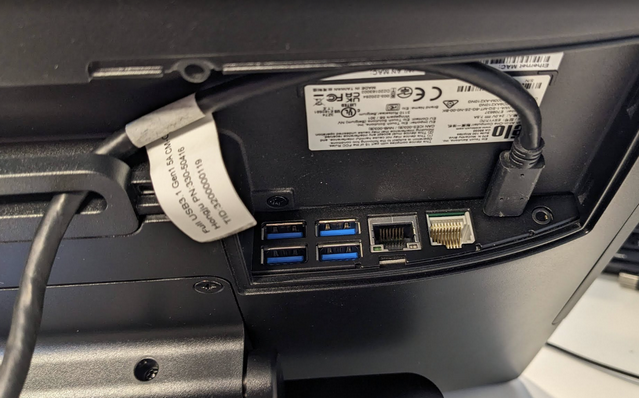

6. Пропустите USB-C кабель CFD через отверстие для прокладки кабеля и подключите к входу USB-C на AIO

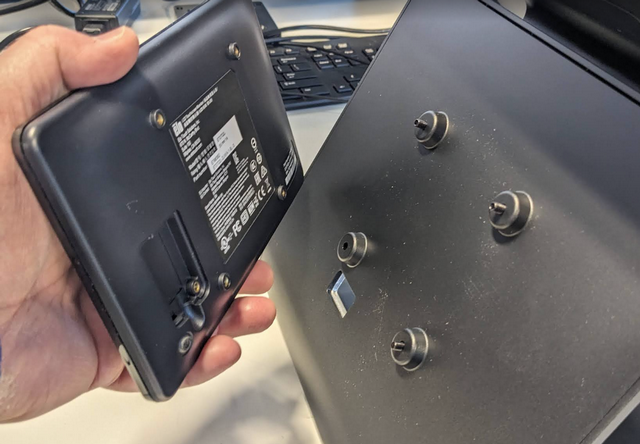

7. Используйте прилагаемые винты, чтобы прикрепить CFD к задней панели устройства через заранее просверленные монтажные отверстия






Ниже можно найти в руководстве пользователя продукта.
