В этой статье описывается, как добавить или удалить ОЗУ (память) на Elo I-Series 3 с системами Intel
Внимание: Эта процедура рекомендуется выполнять исключительно сертифицированным специалистам в области электроники. Мы настоятельно не рекомендуем пытаться выполнять ее без предварительного опыта разборки сложных электронных устройств. Рекомендуется приобретать системы с необходимым объемом ОЗУ, предварительно установленным, вместо попыток увеличить его после покупки. Обратите внимание, что любой ущерб, причиненный продукту в процессе, не подлежит компенсации по гарантии производителя.
Спецификации памяти ОЗУ для I-Series 3 с системами Intel
- Celeron & i3: 8GB 4800MHz DDR5 SO-DIMM на 1 из 2 слотов (максимально расширяемый до 32GB на 2 слотах)
- ПРИМЕЧАНИЕ: Максимальная память, использующая 2 слота. Расширяемый до 8GB максимум, SO-DIMM DDR5-4800. Проверьте марку памяти, включенной в ваше устройство, перед покупкой комплекта памяти.
- i5 & i7: 16GB 4800MHz DDR5 SO-DIMM на 1 из 2 слотов (максимально расширяемый до 32GB на 2 слотах)
- ПРИМЕЧАНИЕ: Максимальная память, использующая 2 слота. Расширяемый до 32GB максимум, SO-DIMM DDR5-4800. Проверьте марку памяти, включенной в ваше устройство, перед покупкой комплекта памяти.
Комплекты для обновления памяти от Elo
- 8GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466053
- 16GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466237
- 32GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466430
Требуемое оборудование
- Совместимая Elo I-Series 3 с системой Intel
- Защитная рабочая поверхность
- Отвертка Phillips #2
- Профессиональные пластиковые лопатки (пример здесь)
Шаги
- (данная процедура выполняется на 22-дюймовой модели I-Series 3 с Intel)

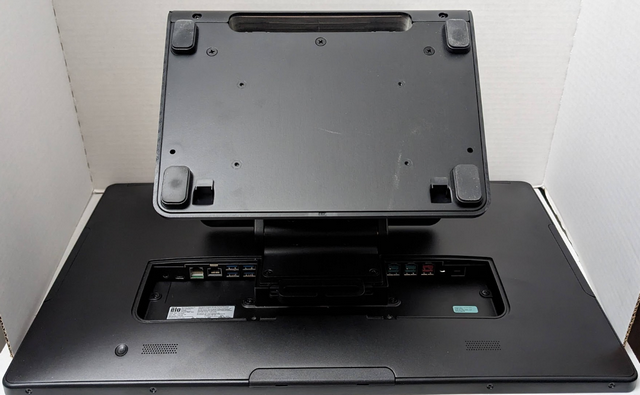

1. Отключите питание и любые подключенные кабели от I-Series и разместите устройство лицом вниз на защитной рабочей поверхности.

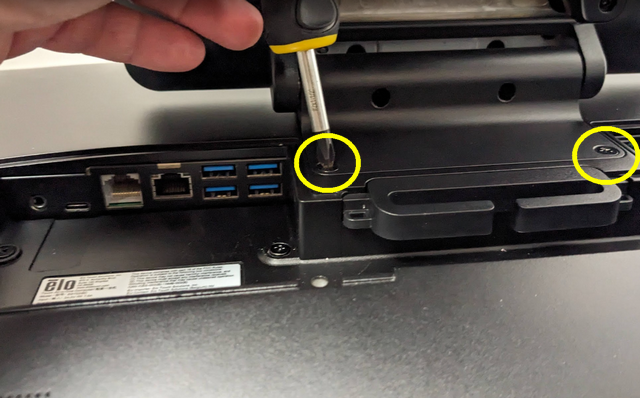

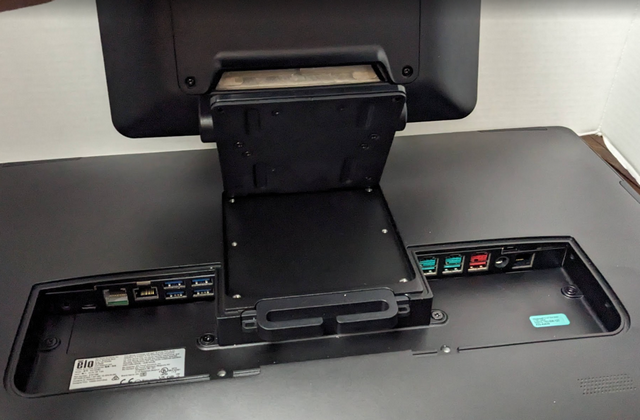

2. Снимите подставку (если она есть), открутив два (2) винта Phillips на дне крепления VESA.
3. Поднимите подставку и отодвиньте ее от устройства.

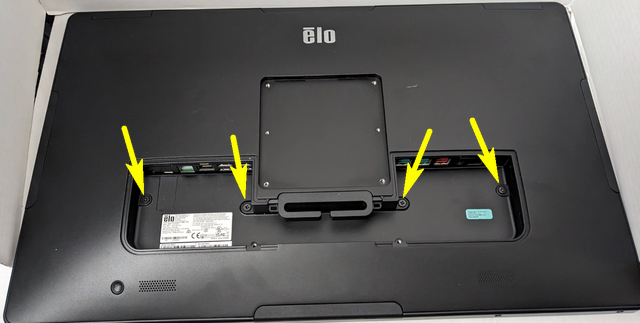

4. Уберите четыре (4) винта Phillips, указанные ниже.

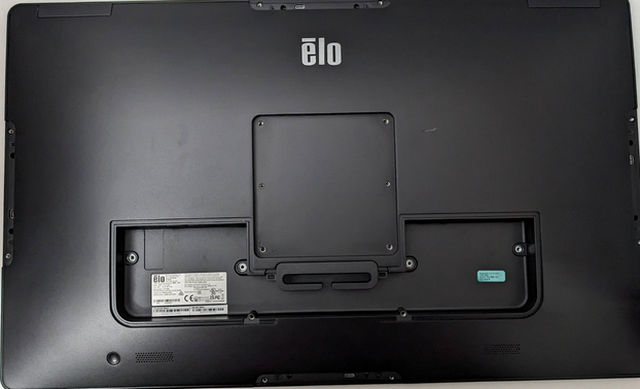

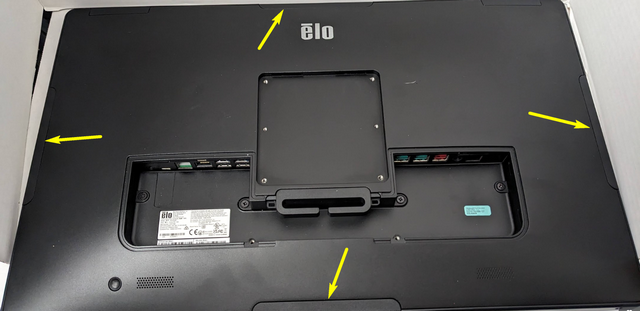

5. Снимите четыре (4) крышки периферийных устройств.

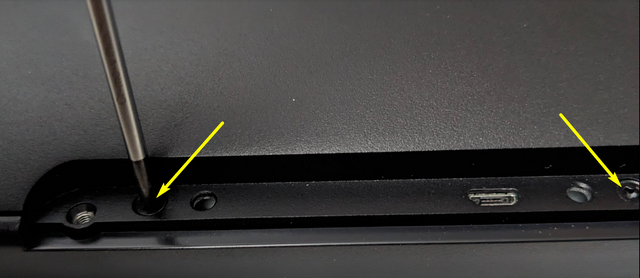

6. Снимите два (2) винта в каждом портe периферийного устройства, всего будет восемь (8) винтов.

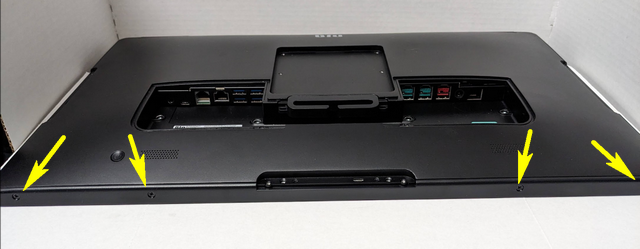

7. Уберите четыре (4) винта Philips на нижнем крае устройства.
- Примечание: На моделях с диагональю 15 дюймов будет только два (2) винта Philips на нижнем крае.

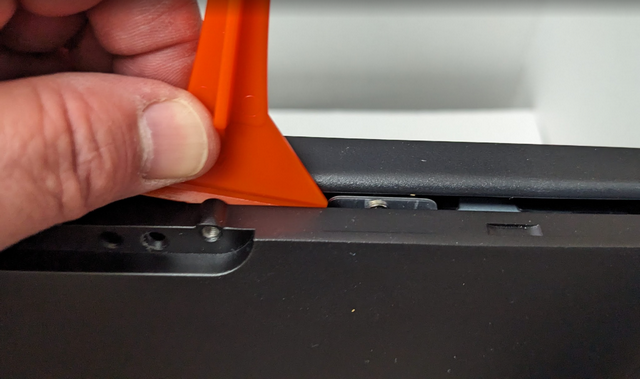

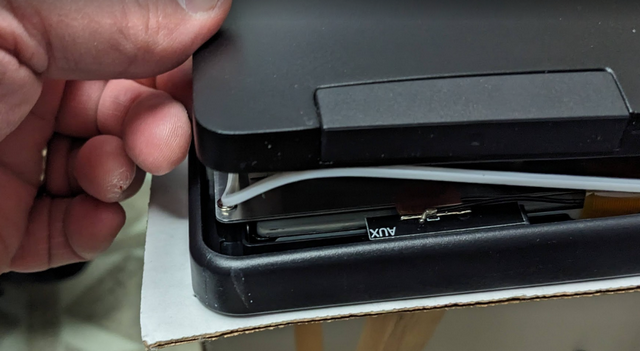

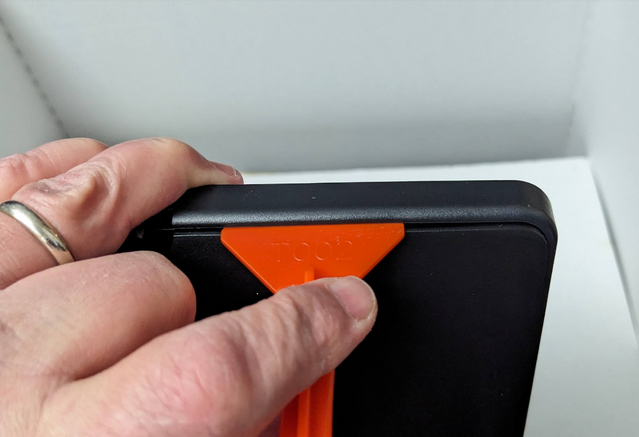

8. Используя профессиональный пластиковый инструмент, подденьте заднюю крышку от передней рамки. Начните с одного из коротких краев и аккуратно двигайтесь вокруг, пока задняя часть не отделится от передней рамки.
9. Поднимите заднюю крышку, внимательно следя за резиновым уплотнителем. Если резиновое уплотнение начинает подниматься, остановитесь и потяните уплотнитель обратно вниз в правильное положение.

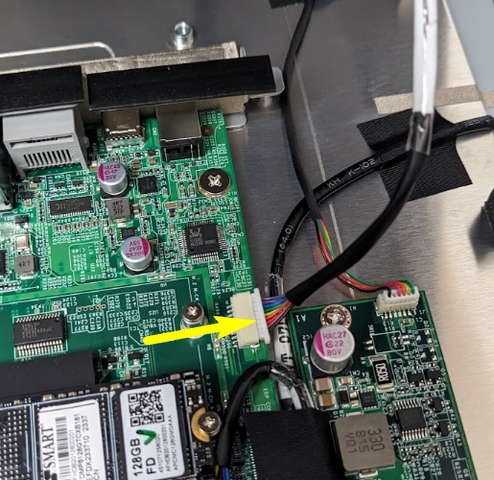

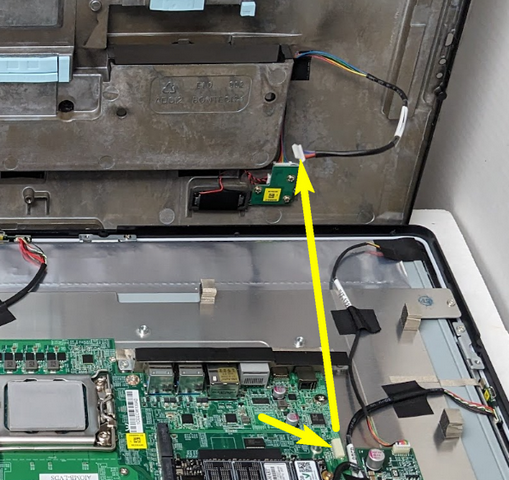

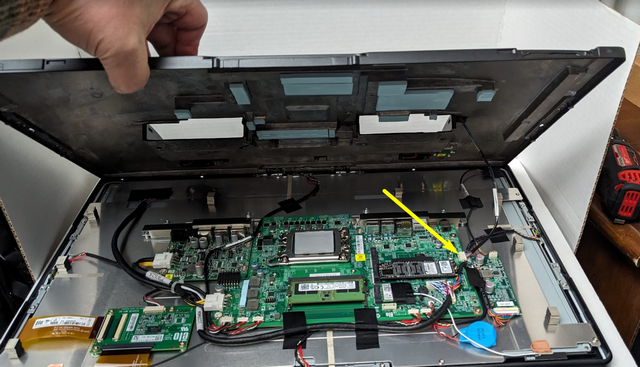

10. Осторожно поднимите заднюю крышку. Обратите внимание на соединение проводов! Осторожно отключите разъем провода от платы.

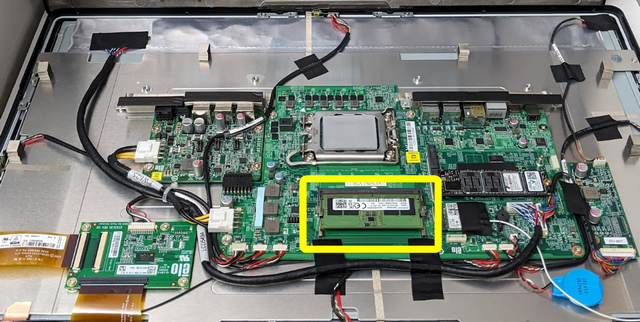

11. ОЗУ (модуль памяти) находится в центре верхней части печатной платы.

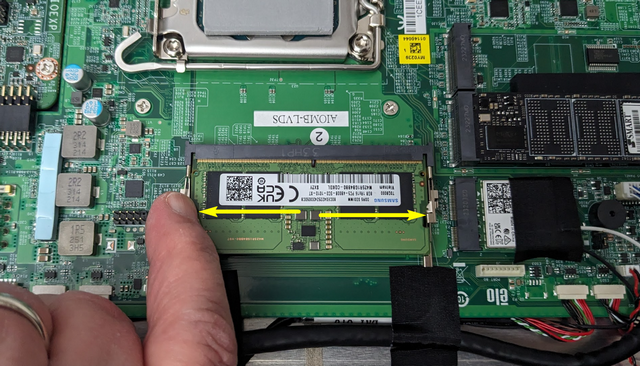

12. Нажмите защитные защёлки ОЗУ наружу, чтобы освободить модуль памяти.

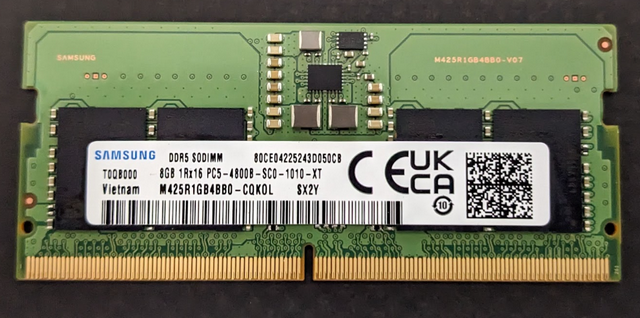

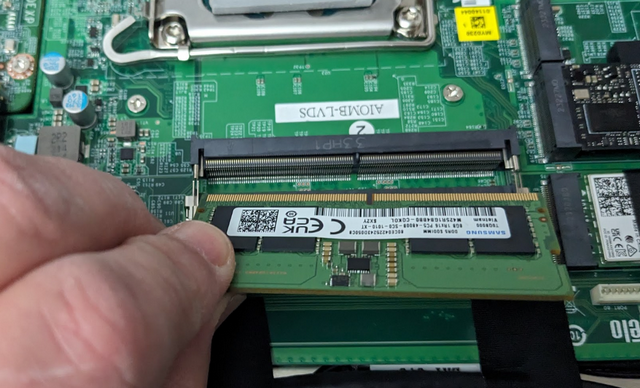

13. Замените/добавьте совместимое ОЗУ.
- Примечание: Не смешивайте производителей и типы ОЗУ. Всегда используйте одну и ту же марку и тип ОЗУ при замене.
14. Соберите систему I-Series 3 в обратном порядке.
