В этой статье представлены пошаговые инструкции по безопасному доступу к SSD и ОЗУ на 15-дюймовой Elo I-Series 3 с системами Intel

Доступ к SSD и ОЗУ на Elo I-Series 3 с Intel может быть необходим для обновления хранилища, повышения производительности или замены вышедших из строя компонентов. Увеличение ОЗУ может улучшить многозадачность, в то время как обновление SSD может расширить хранилище и улучшить отзывчивость системы. Эта процедура также может понадобиться для устранения неполадок оборудования или технического обслуживания. Ее следует выполнять только квалифицированному персоналу, так как неправильное обращение может повредить устройство или аннулировать гарантию.

Необходимые инструменты и оборудование

• Отвертка с крестообразным концом (#1 или #2)
• Антистатический браслет (рекомендуется)
• Защитная поверхность или антивибрационный ковер

Меры безопасности

• Выключите устройство и отключите его от всех источников питания перед началом.
• Наденьте антистатический браслет, чтобы предотвратить повреждение от электростатического разряда (ЭСД).
• Обращайтесь с внутренними компонентами осторожно, чтобы избежать повреждений.

Процедура

1. Подготовьте устройство

• Положите I-Series 3 экраном вниз на чистую, мягкую и защитную поверхность, чтобы предотвратить царапины или повреждения.

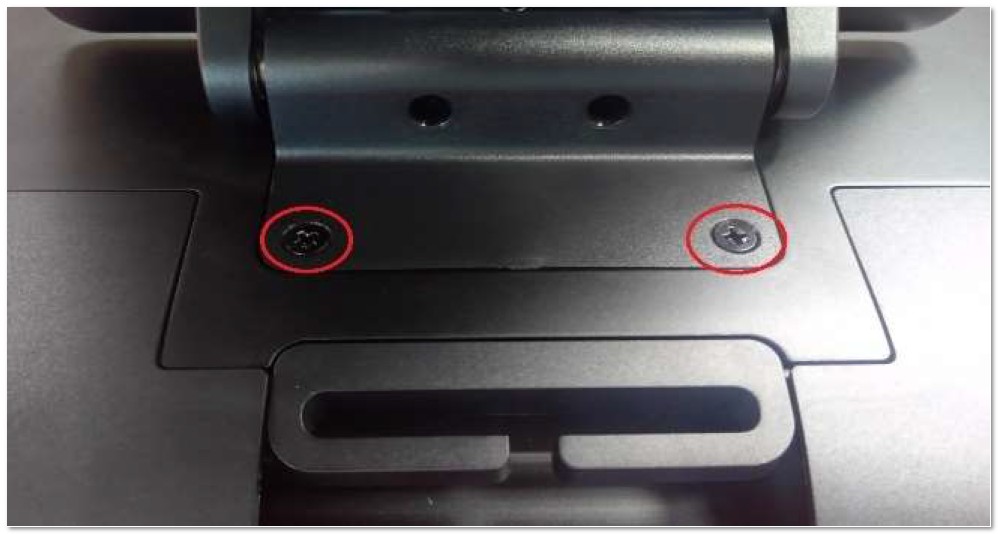

• Если устройство имеет подставку, снимите ее, открутив винты, и поднимите верхнюю часть.

2. Снимите внешние крышки

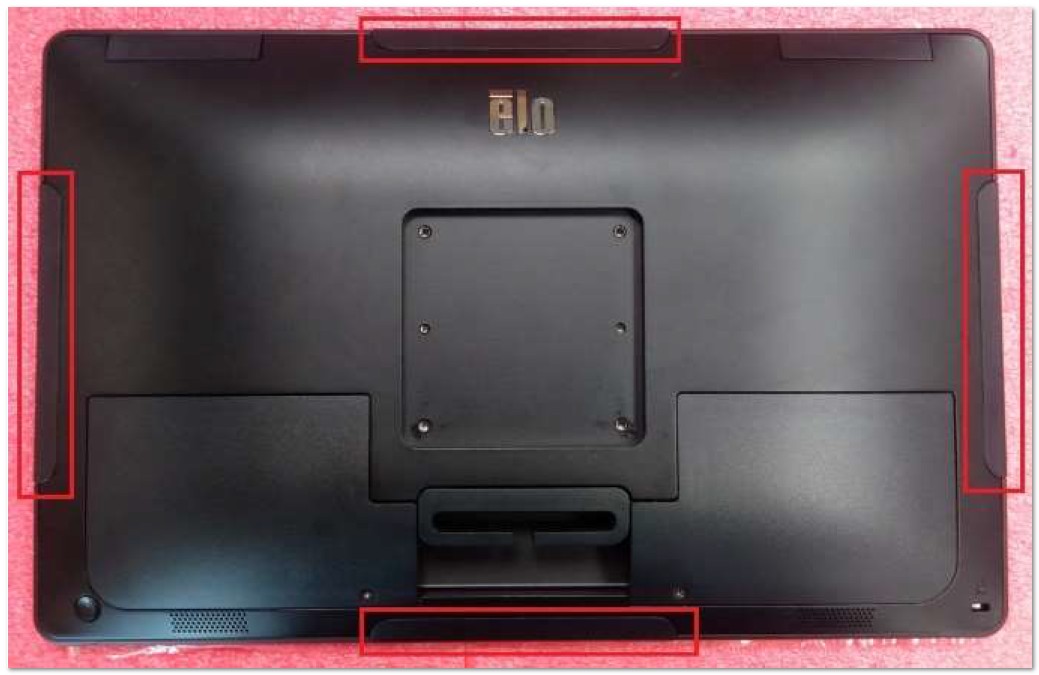

• Отсоедините четыре (4) боковые крышки портов, аккуратно потянув их наружу.

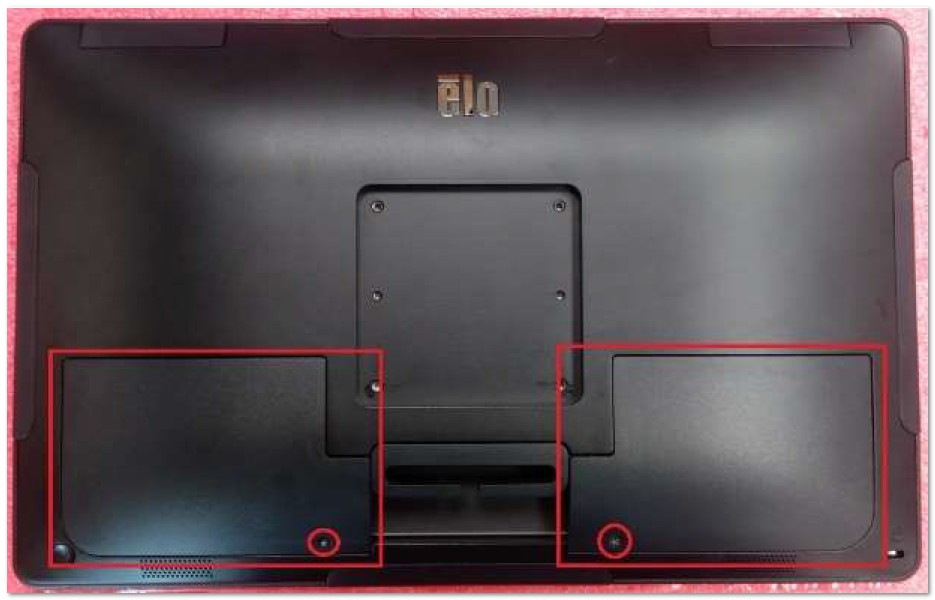

• Снимите две (2) крышки кабелей, аккуратно приподняв их от устройства.

3. Удалите винты задней крышки

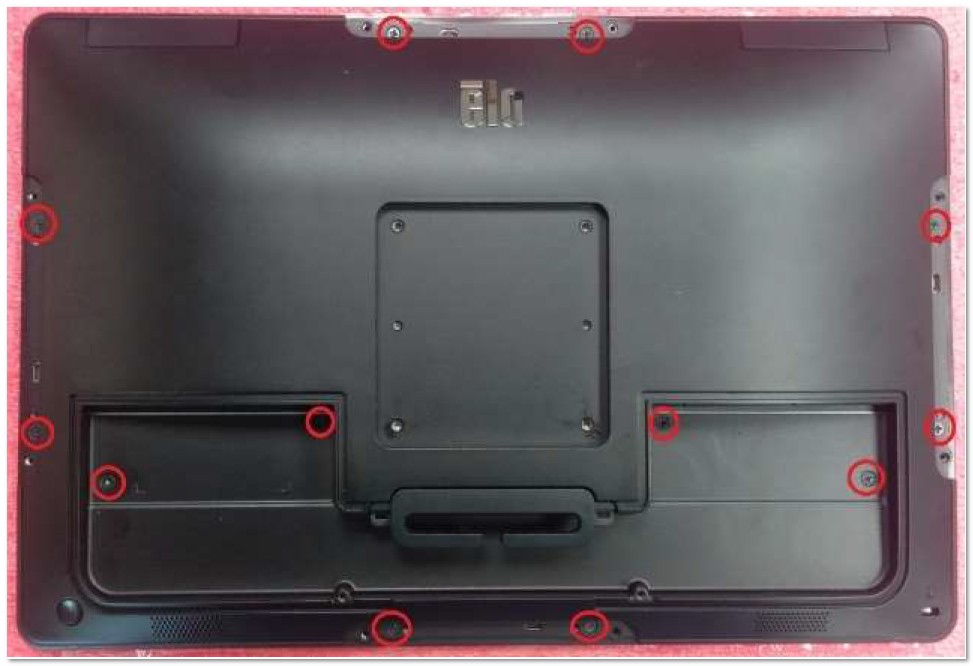

• Используйте отвертку с крестообразным концом, чтобы удалить все двенадцать (12) винтов с задней крышки.

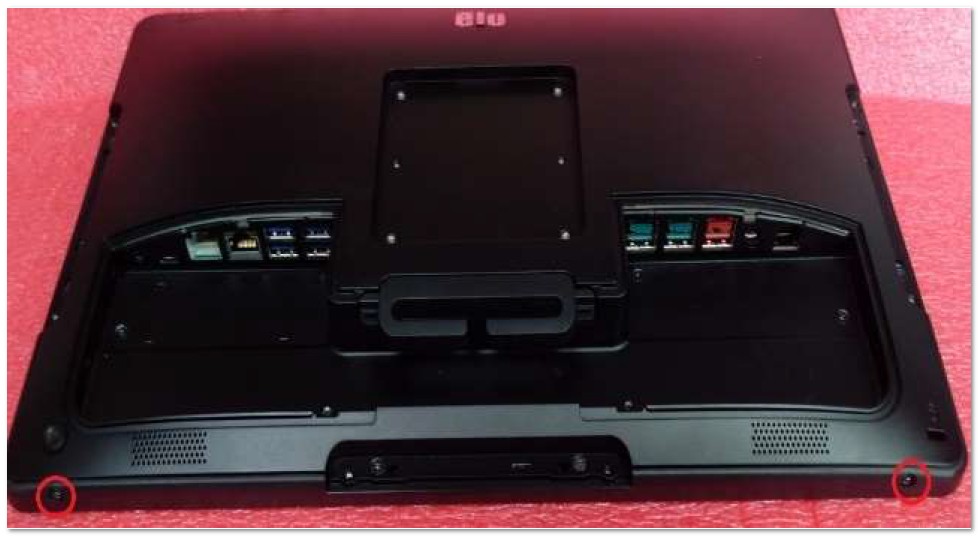

• Найдите и удалите два (2) дополнительных винта в нижней части устройства.

4. Отсоедините заднюю крышку

• Осторожно поднимите заднюю крышку, начиная с нижнего края, и постепенно двигайтесь вверх.
• Когда крышка достигнет угла около 45 градусов, аккуратно отпустите крючок, фиксирующий передний край.
• Продолжайте поднимать крышку до вертикального положения.

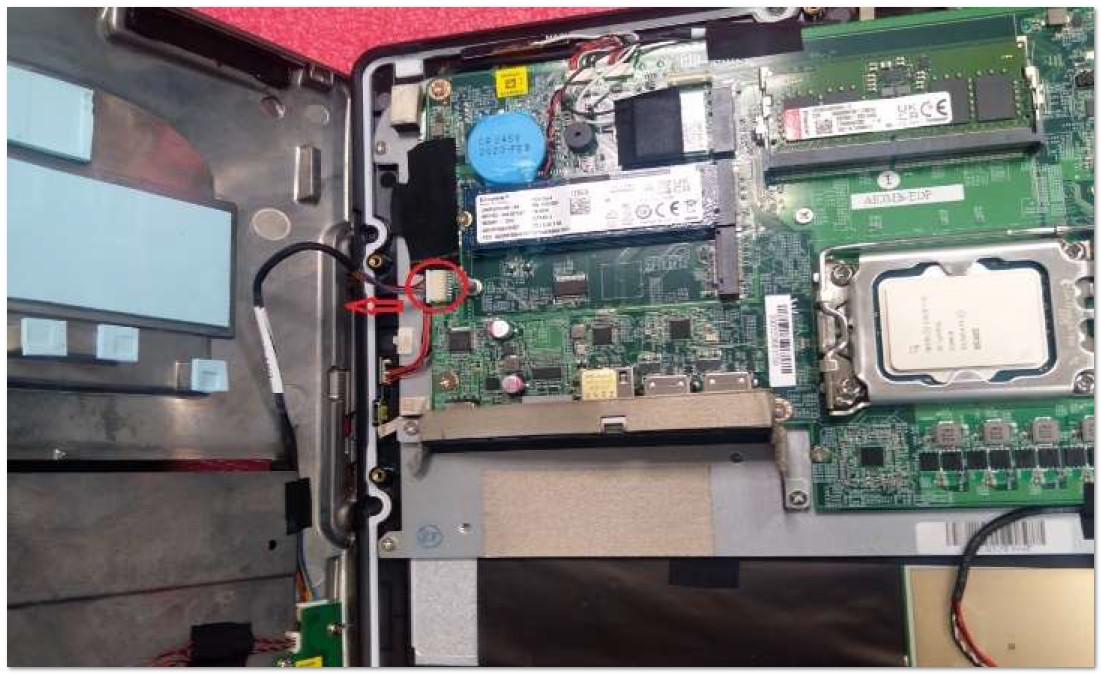

• Отключите кабель, соединяющий заднюю крышку с материнской платой, аккуратно выдернув его.

• Полностью снимите заднюю крышку и отложите ее.

После процедуры

• Теперь доступ к SSD и ОЗУ открыт для замены или обновления.

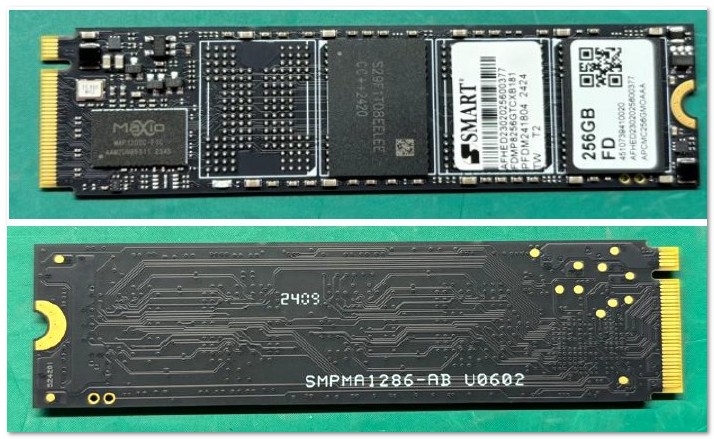

  • SSD на I-Series 3.0 с системами Intel использует M.2 PCIe (NVMe) форм-фактор

•

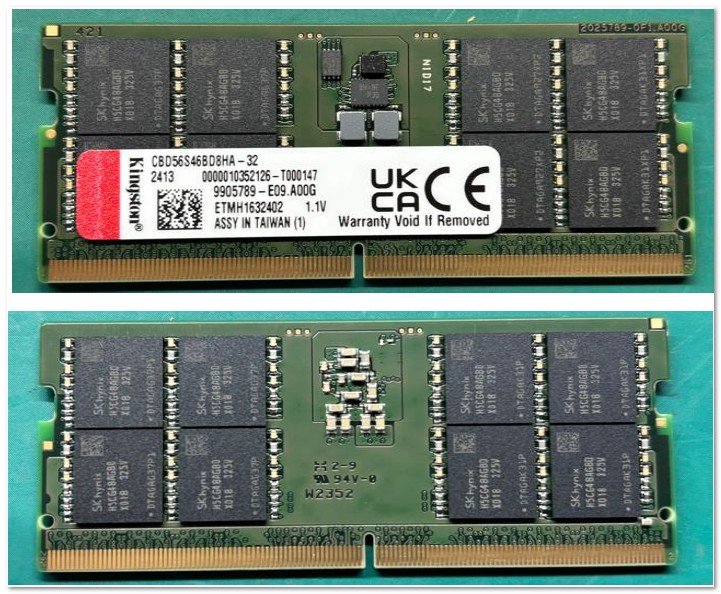

  • ОЗУ в I-Series 3.0 с системами Intel использует 5600MHz DDR5 SO-DIMMформ-фактор.

• При повторной сборке убедитесь, что все кабели правильно подключены, а винты надежно затянуты.
• Убедитесь, что пломба IP-рейтинга intact для поддержания защиты от пыли и влаги.

Примечания и предупреждения

• Осторожность с IP-рейтингов: Неправильная сборка может скомпрометировать IP-рейтинг. Убедитесь, что задняя крышка правильно выровнена и надежно прикреплена.
• Риск повреждения: Избегайте чрезмерной силы при снятии крышек и отключении кабелей, чтобы предотвратить повреждение разъемов или материнской платы.
