Bu makale, 63-Serisi Açık Çerçeve Monitörleri için montaj seçeneklerini açıklar

Genel Montaj Bilgisi

OSD metni, montaj yöneliminize daha uygun hale getirmek için OSD menüsü aracılığıyla dikey ve yatay mod arasında döndürülebilir.

Dikey ve Yatay Mod

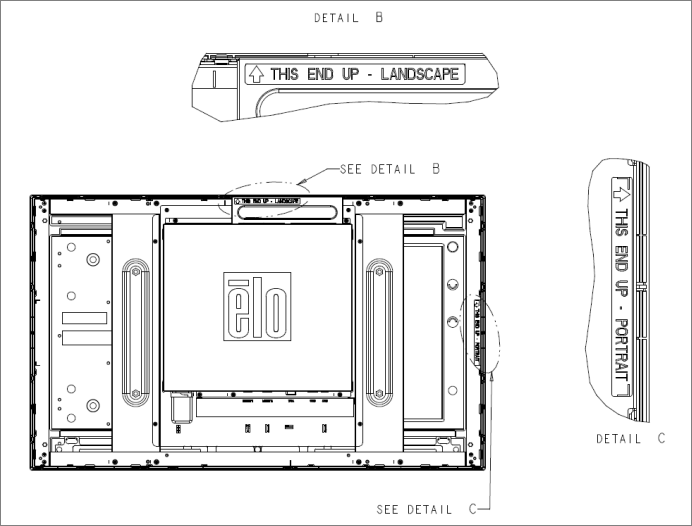

Monitör, aşağıdaki diyagrama uygun olarak yalnızca dikey veya yatay modda kurulabilir. THIS END UP etiketi yukarıyı gösterecektir.

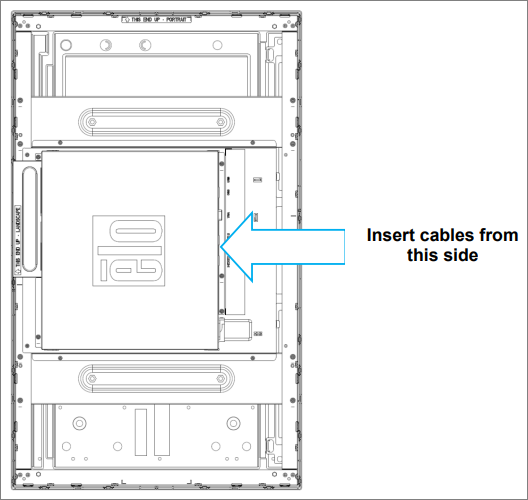

Dikey mod, yalnızca 90 derece yönelimde kurulum yapılabilir, böylece arka taraftaki Elo logosu sola döndürülür ve kablolar sağ taraftan bağlanır; aşağıdaki resmin gösterdiği gibi.

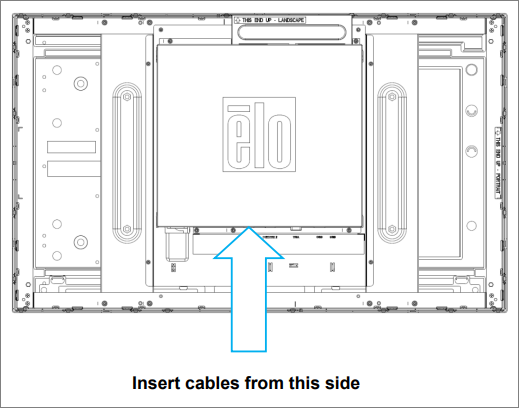

Yatay mod, yalnızca 0 derece yönelimde kurulum yapılabilir, böylece arka taraftaki Elo logosu döndürülmez ve kablolar alttan bağlanır; aşağıdaki resmin gösterdiği gibi.



Yan Montaj

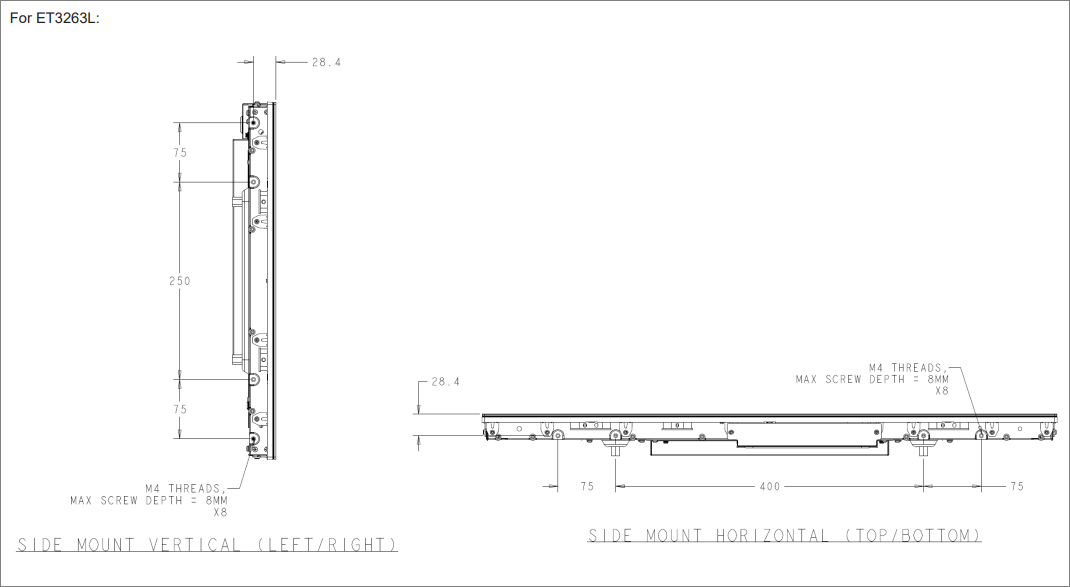

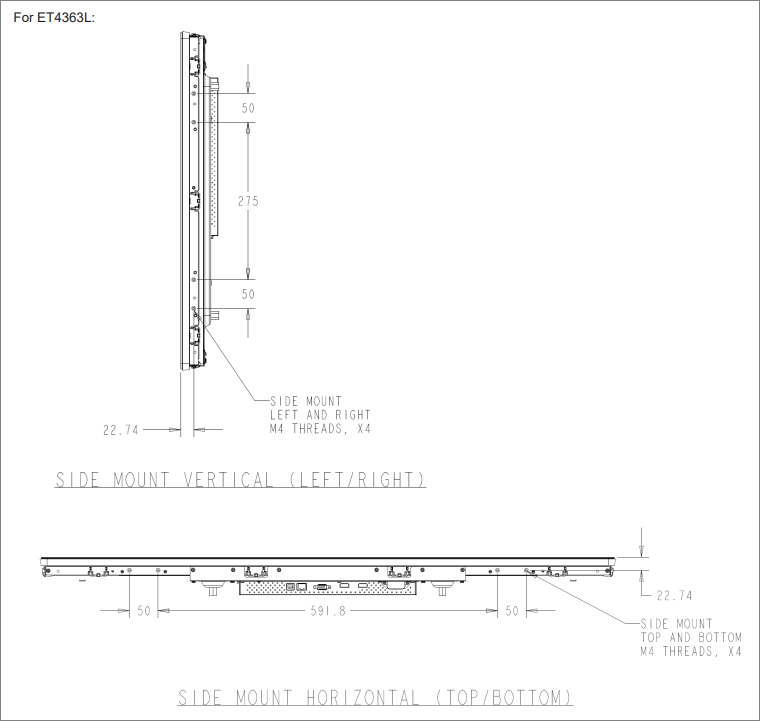

Monitörün yanlarında montaj için dişli delikler sağlanmıştır.




Flush Montaj Braketleri
Flush montaj braketleri kutu içinde ve ET3263L/ET4363L için isteğe bağlı bir kit içindedir.

Arka VESA Montajı

• ET3263L için:

• ET4363L için:

Boyut çizimleri için www.elotouch.com adresine bakın.
