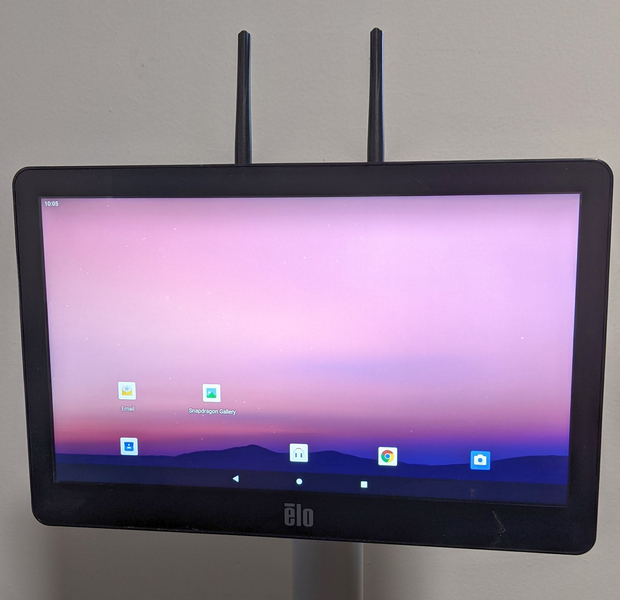

本文解释了背包 4 设备有多种安装可能性，包括在显示器和支架之间进行“夹心”安装

此示例使用以下硬件：

• 1 x ET1302L 触控显示器，无支架的黑色（全球），P/N:E683595
• 1 x 背包 4.0 标准型号，P/N:E393359
• 1 x 杆安装落地支架，P/N:E048069
• 4 x M4-0.7 x 35mm 螺钉

步骤

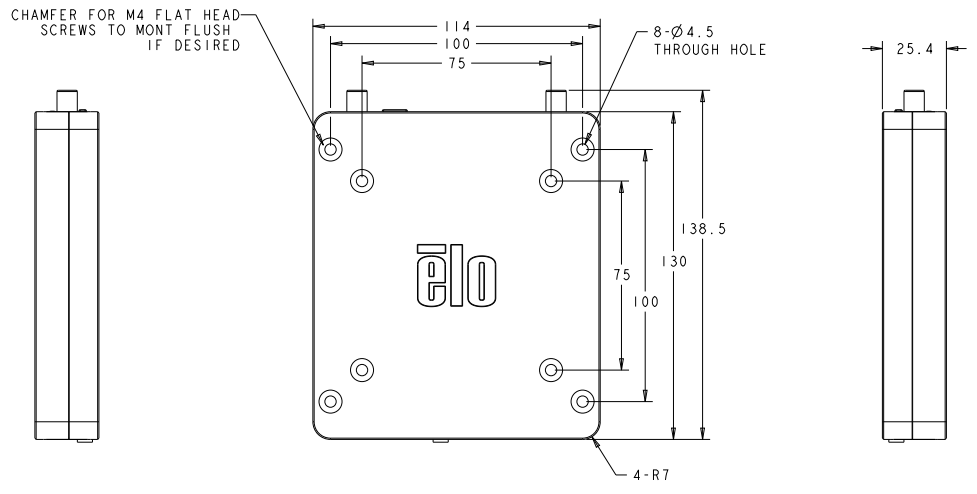

1. 选择一个能够支撑您显示器的支架或安装方式。背包 4 具有 75mm 和 100mm VESA 安装选项，并且可以与任何具有上述 VESA 安装图案的显示器配合使用。

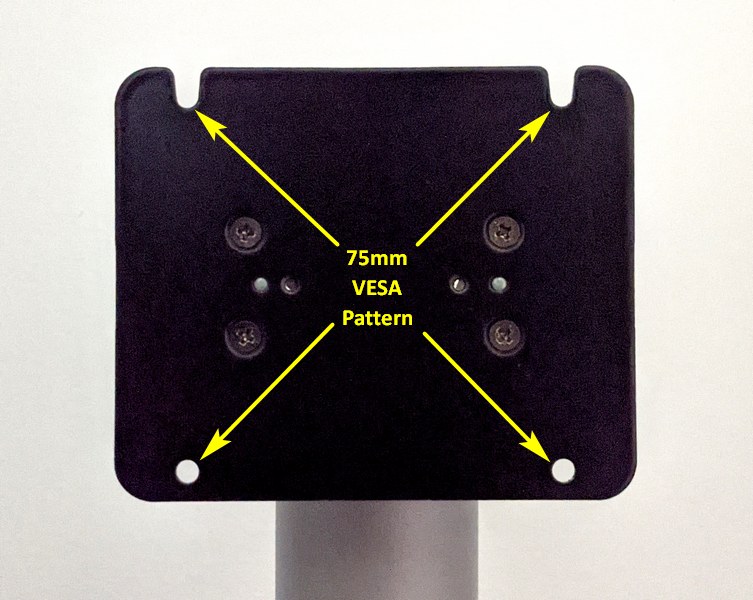

• Elo 杆安装落地支架可以选择使用 75mm 或 100mm VESA 安装选项。在本示例中，我们使用 75mm VESA 选项。

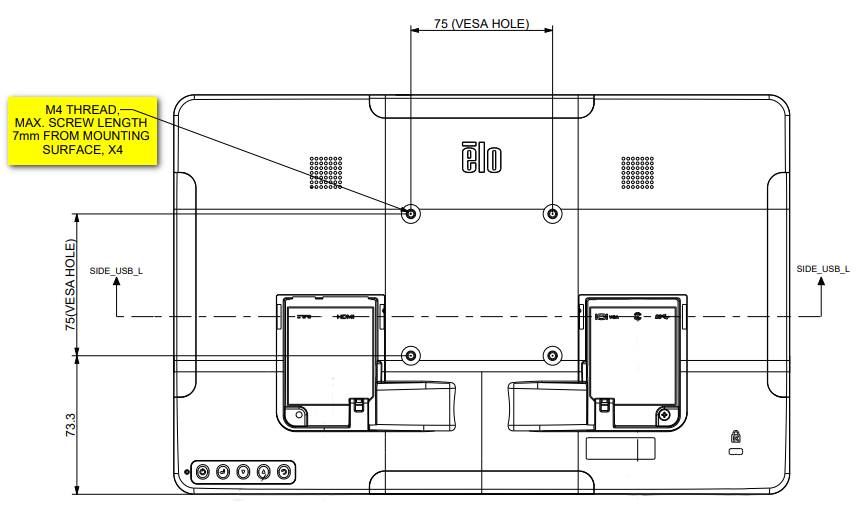

2. 请务必注意您显示器上允许的最大螺钉深度。

• 例如，1302L 的最大螺钉深度为距设备表面 7mm。背包 4 设备厚 25.4mm，杆支架上的 VESA 安装板厚 2.5mm。在选择所用螺钉长度时，请考虑这些尺寸。

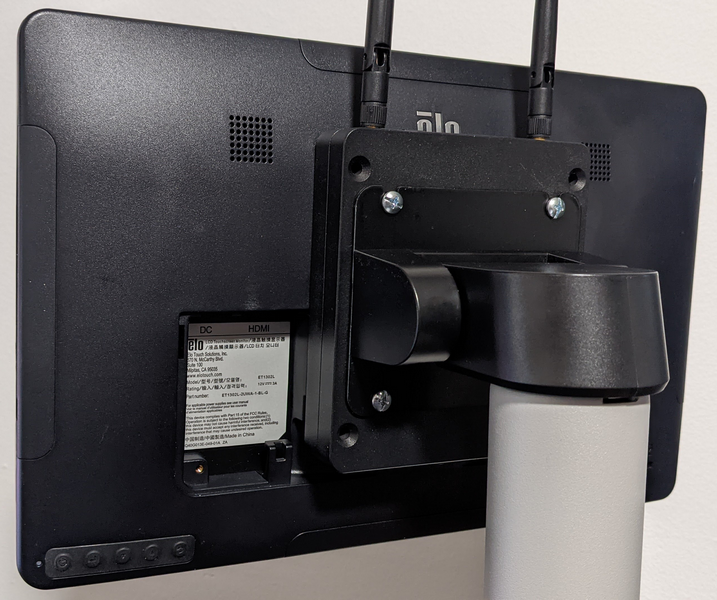

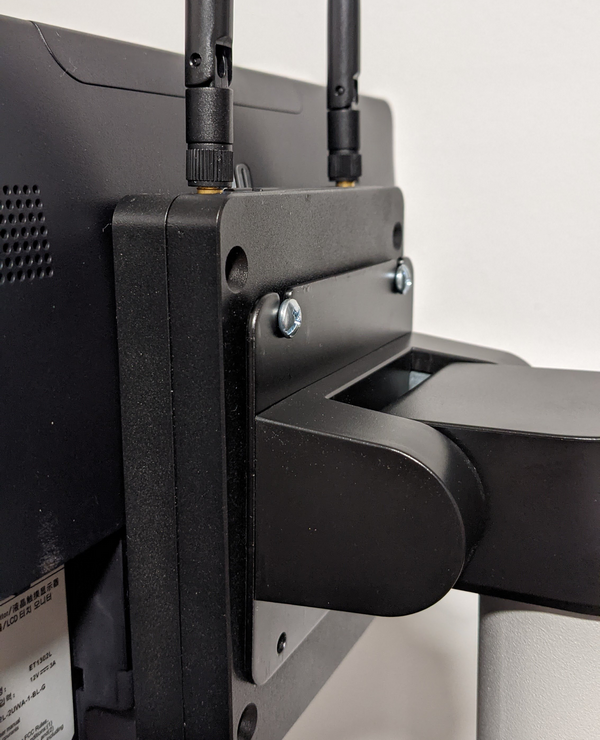

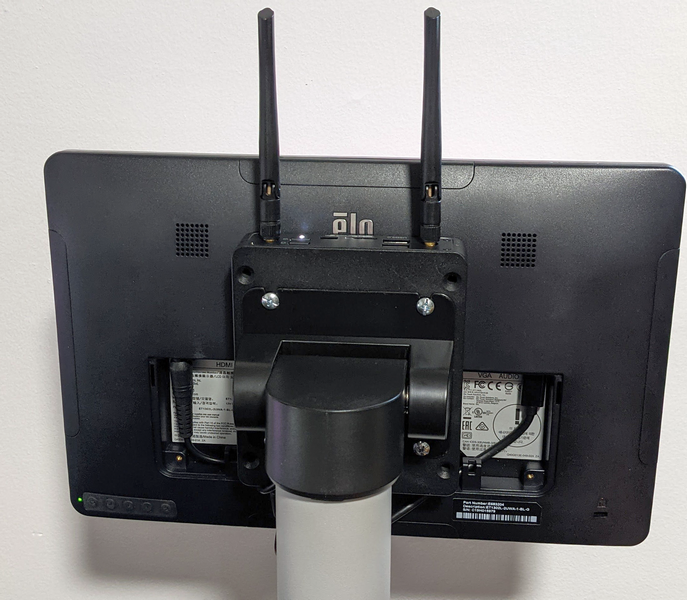

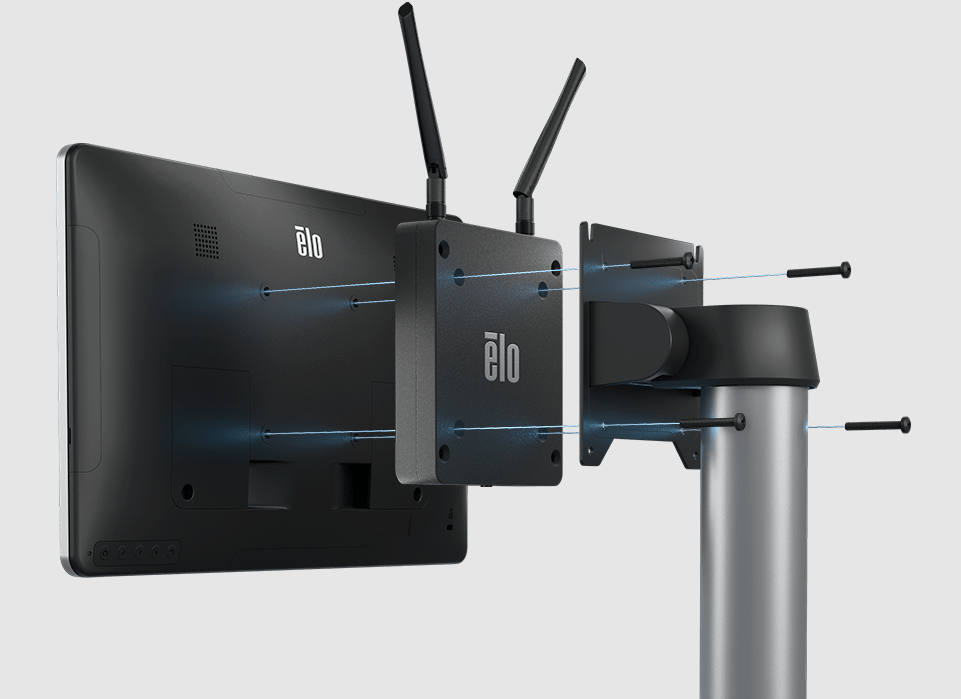

3. 将背包 4 设备放置在显示器的背面和支架之间，然后通过所有三个部分（支架、背包 4 和显示器）插入螺钉。

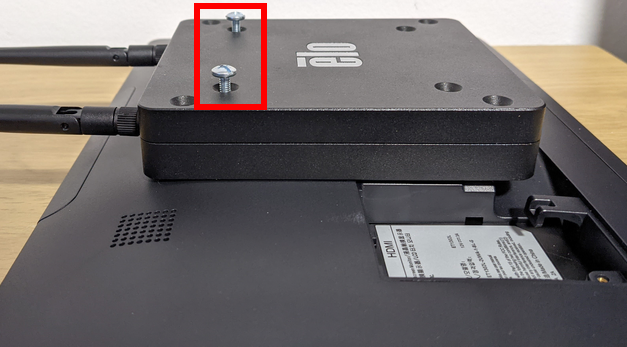

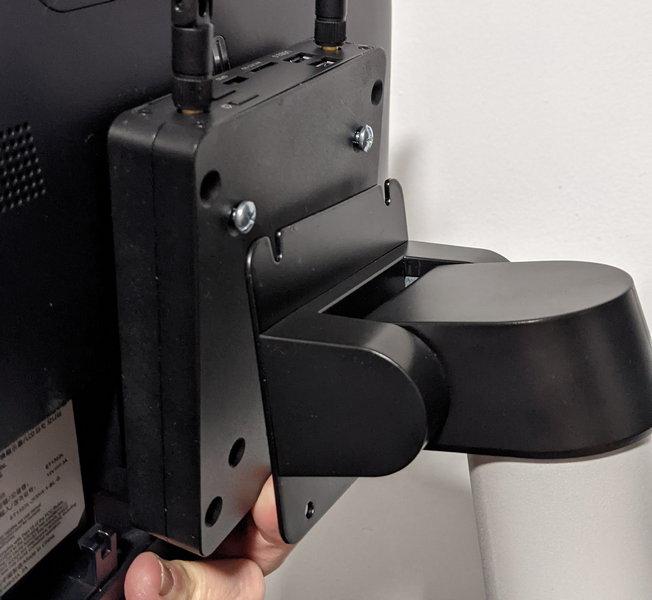

• 可选地，如果您的 VESA 安装有顶部螺钉的切口（如我们的示例所示），您可以在背包和显示器上先拧入顶部两个螺钉，留出足够的螺纹插入 VESA 安装切口，见下图。

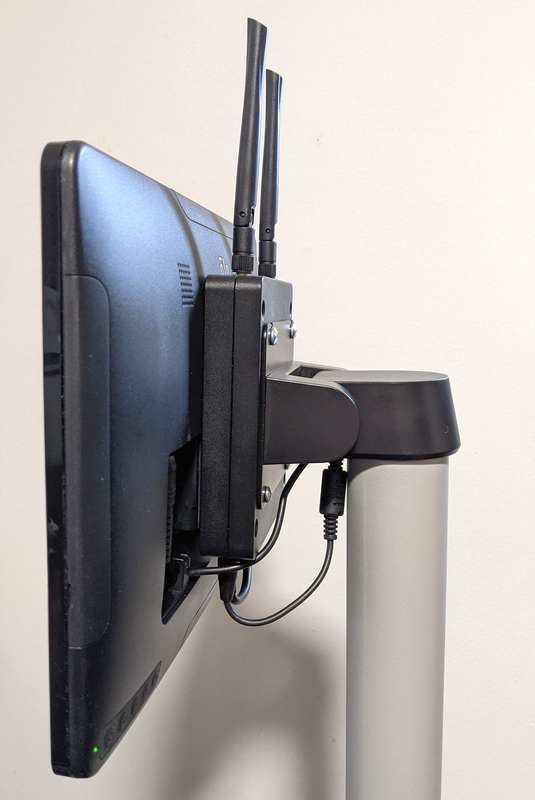

4. 通过电缆通道布线并进行所有连接。

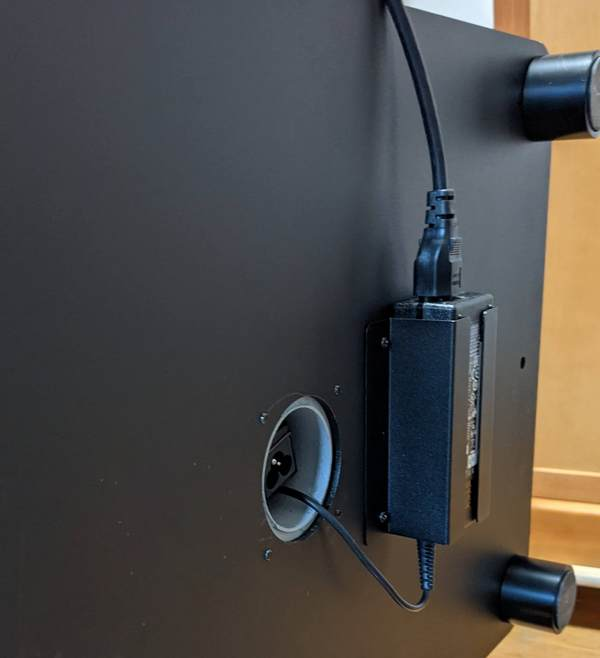

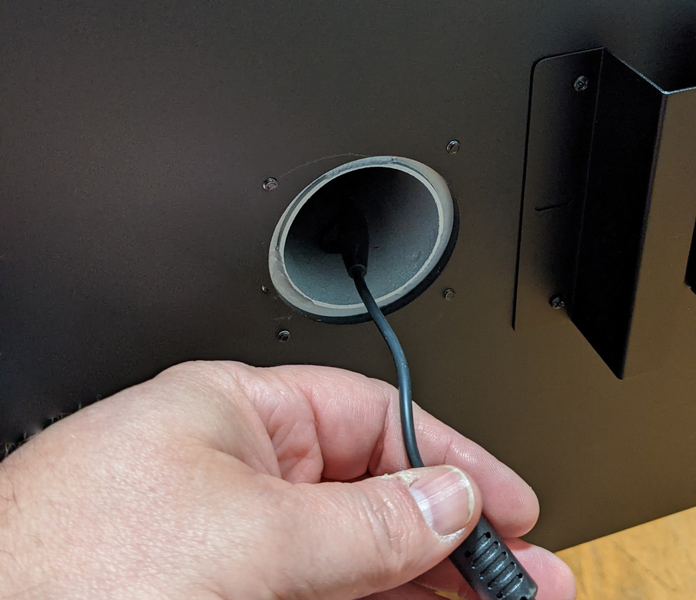

• 注意，如果使用大型杆支架（如我们的示例），在安装设备之前，可能最容易先通过杆布置任何所需的电缆。
