本文提供E005277电源适配器的图纸和规格
以下是E005277电源砖套件的规格和图纸。
E005277电源适配器套件将包含以下电源适配器之一：
- E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
- E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP
本套件还包含一根（1）交流电源线：黑色，1.8m，NA 插头至 IEC 60320-C13
规格：
1. 范围
• 本文档定义了Delta ADP-50YH或FSP FSP050-DIBAN2电源砖的规格。
2. 一般描述
• 50W外部电源砖 ・等级VI ・LPS ・符合RoHS
3. 一般规格
• Delta电源砖
• 尺寸 120mm (L) × 52.5mm (W) × 32.5mm (H) 或 110mm (L) × 62.0mm (W) × 31.5mm (H)（不包括突出部分和电缆）
• 重量 - 约284g
• 插头 - 3针（IEC60320-1 C14）
• 颜色 - 黑色
• 输出 - DC电缆
• 尺寸 120mm (L) × 52.5mm (W) × 32.5mm (H) 或 110mm (L) × 62.0mm (W) × 31.5mm (H)（不包括突出部分和电缆）
• 重量 - 约284g
• 插头 - 3针（IEC60320-1 C14）
• 颜色 - 黑色
• 输出 - DC电缆
o 长度 约1.8m
o 线材 17AWG
o 插头 外径φ5.5 内径φ2.1
o 线材 17AWG
o 插头 外径φ5.5 内径φ2.1
4. 环境规格
• 工作温度 0～40℃
• 工作湿度 Delta: 8～95%RH（无冷凝）
• 存储温度 Delta: -20～95℃
• 存储湿度 10～90%RH（无冷凝）5～95%RH（无冷凝）
• 工作湿度 Delta: 8～95%RH（无冷凝）
• 存储温度 Delta: -20～95℃
• 存储湿度 10～90%RH（无冷凝）5～95%RH（无冷凝）
5. 输入规格
• 电压
o 额定 AC100-240V
o 工作范围 AC90-264V
o 工作范围 AC90-264V
• 频率
o 额定 50 ／60Hz
o 工作范围 47-63Hz
o 工作范围 47-63Hz
• 交流输入电流 - Delta: 最大1.7A
6. 输出规格（电源砖）
• 额定电压 - DC12V
• 输出电流 - 最大4.16A
• 纹波电压 - 小于300mVp-p（在正常的交流电源输入下）
• 输出电流 - 最大4.16A
• 纹波电压 - 小于300mVp-p（在正常的交流电源输入下）
7. 安全规格
• 漏电流 - Delta: 小于0.60mA
• 耐压 - 3000VAC，小于10mA，1秒
• 绝缘电阻 - DC500V，大于20MΩ，1秒
• 其他
• 耐压 - 3000VAC，小于10mA，1秒
• 绝缘电阻 - DC500V，大于20MΩ，1秒
• 其他
o 过压保护功能
o 短路保护功能
o 短路保护功能
8. 规范
• 电源砖
o 安全：PSE，UL，c-UL，阿根廷S标记，PSB，GOST，NOM，TUV-GS，KC，CCC，BSMI
o EMI：VCCI-B，CE，FCC，C-Tick
o EMI：VCCI-B，CE，FCC，C-Tick
9. 可靠性
• 平均无故障时间 - Delta: 100,000小时（在25℃条件下）
10. 保修
• 保修期为3年。
• 保修期内更换产品
• 保修期满后可提供费用服务。
• 因保修期内操作错误而导致的免费服务不可提供。
• 保修期内更换产品
• 保修期满后可提供费用服务。
• 因保修期内操作错误而导致的免费服务不可提供。
11. 注意事项及其他
• 仅限电源砖
• 客户修改将使保修失效。
• 规格更改 - 此规格将随时更新，恕不另行通知。
• 客户修改将使保修失效。
• 规格更改 - 此规格将随时更新，恕不另行通知。
照片

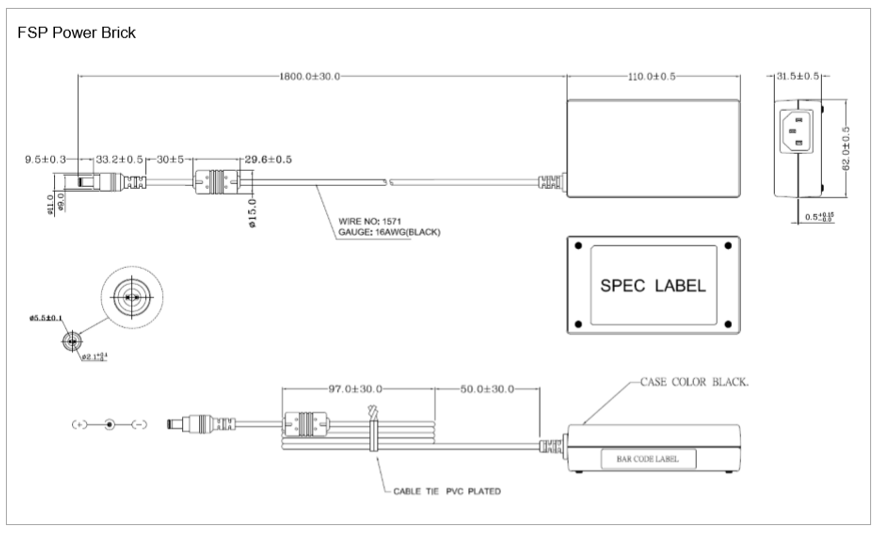

图纸
