本文提供电源砖 P/N: E516762 的规格。

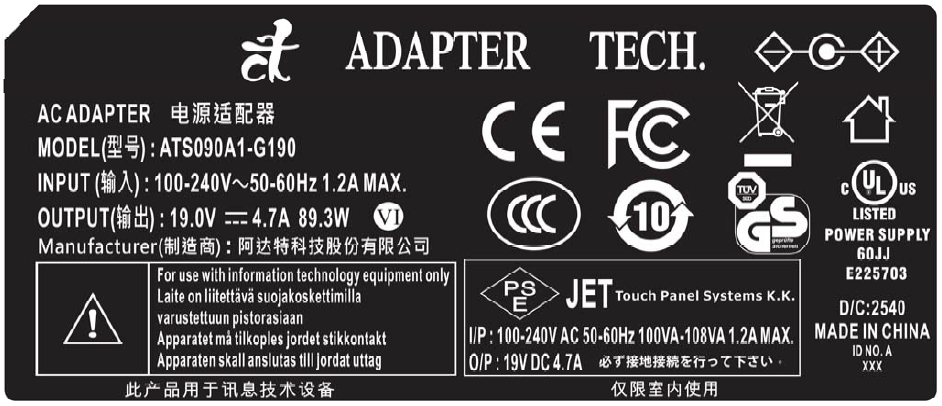

ATS090A1-G190 是一款 90W 通用 AC-DC 电源适配器，专为工业控制器和 I.T.E. 应用设计。它提供 19V DC 输出，具有高效率和多种保护功能。

特点

• 输入： 通用 100 ~ 240 VAC / 50 ~ 60 Hz，无需滑动开关
• 输出： +19.0 V / 0 ~ 4.7 A
• 外壳尺寸： 133.5 (L) × 53.5 (W) × 33.0 (H) ± 1 mm
• 效率： 平均≥ 88%，≥ 79% @ 10% 负载
• 安全： CUL / UL / GS / PSE / CCC 认证
• EMI： CE / FCC B 级（导电和辐射）
• 保护： OVP、SCP、OCP、OTP
• 应用： 适用于 I.T.E. 和工业控制器使用
• 标准： 符合 DoE VI 级 / ErP 第 7 项

输入规格

• 电压： 通用 100 ~ 240 VAC，单相
• 频率： 50 ~ 60 Hz
• 电流： 最大 1.2 A。
• 浪涌电流： 最大 80 A @ 230 VAC（冷启动，25°C，满载）
• 效率： 平均≥ 88%（115 和 230 VAC），≥ 79% @ 10% 负载
• 功耗： ≤ 0.21 W（无负载）
• 功率因数： ≥ 0.9 @ 满载
• 注意： 平均效率（Eff_av）根据 25%、50%、75% 和 100% 负载测量计算得出。

输出规格

• DC 输出电压： +19.0 V ± 5%
• 电流： 最大 4.7 A。
• 调节： 18.05 V 最小 ~ 19.0 V 典型 ~ 19.95 V 最大
• 波纹和噪声： 最大 228 mVp-p（20 MHz 带宽，输出端 0.1 μF + 47 μF 电容）
• 总功率： 最大 89.3 W。

保护功能

• 过电压保护 (OVP)： 最大 150% Vout, 50% 负载时锁定关闭
• 短路保护 (SCP)： 自动恢复
• 过电流保护 (OCP)： 最大 180% Iout，自动恢复
• 过温保护 (OTP)： 自动恢复

安全要求

• 绝缘强度： 初级与次级 3000 VAC RMS，初级与框架接地 1770 VAC RMS，各 1分钟
• 绝缘电阻： ≥ 10 MΩ，500 VDC（初级与次级 / 初级与框架接地）
• 漏电流： <5 ma="mA" rms="RMS">
• 接地测试： <0.1>

环境与操作性能

• 工作温度： -20°C ~ +40°C
• 存储温度： -20°C ~ +80°C
• 工作湿度： 20% ~ 80% RH（无凝结）
• 存储湿度： 10% ~ 90% RH（无凝结）
• 冷却： 自然空气对流

可靠性

• 平均故障时间 (MTBF)： 300,000 小时（按 25°C 使用 Telcordia SR-332 计算）

机械规格

• 重量： 292 g（参考）
• 电缆类型： 黑色 UL1185 18AWG（线 + 插头）

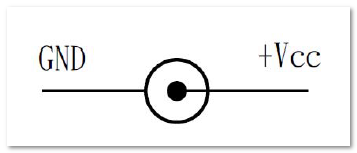

• 插头： 5.5 × 2.5 × 8.5 mm，调谐叉和凹槽引脚分配

• 电缆长度： 1800 mm
• 外壳尺寸： 133.5 mm (L) × 53.5 mm (W) × 33 mm (H) ± 1 mm
• 材料可燃性： UL 94V-0

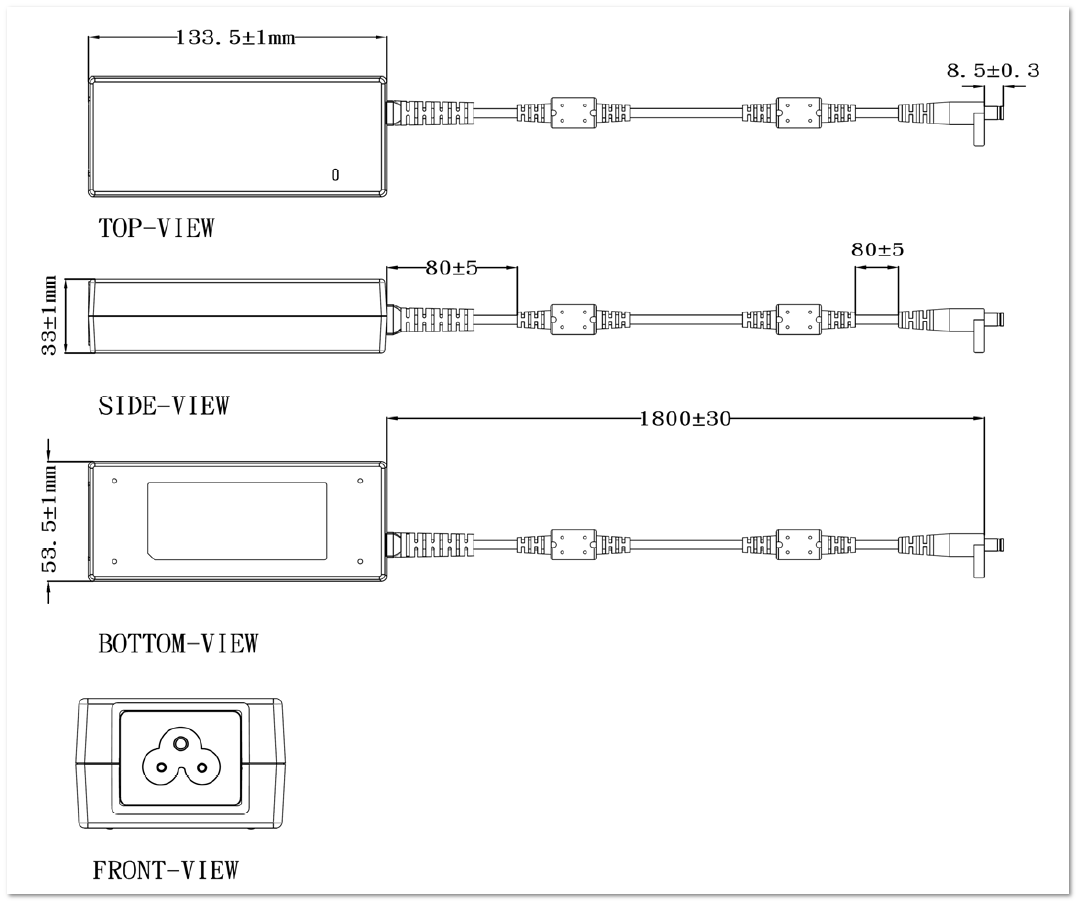

• 外观： 根据下面的工程图（比例 → mm）
