本文提供有关部件号：E695530，18W USBC PD充电器及（美国、欧盟、英国）插头选项的技术信息。
此电源适配器随Elo Pay 7英寸设备发货。
电源适配器规格 - 亿联部件号 BQ018-090200CXXMEW0
输出电压等级
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
电气规格
输入要求
输入电压
工作范围：100 – 240 VAC
设计范围：90 – 264 VAC
输入线路频率
工作范围：50 – 60 Hz
设计范围：47 – 63 Hz
输入电流
最大值：230 VAC全负荷时为0.6 A
浪涌电流
最大值：230 VAC下为70A（冷启动，全负荷，25 ℃）
输入中断足以使其降到低于规定标准将重置浪涌限制。
功耗
< 0.075 W，115/230 VAC 输入，并带有5V 输出
效率
在115/230 VAC输入（60/50Hz）下，分别以25%、50%、75%和100%负荷测量，经过30分钟的烧机测试。
| 输出 | DOE VI | CoC V5 第二层级 |
|---|---|---|
| 5V / 3A | 81.39% | 81.84% |
| 9V / 2A | 85.00% | 85.45% |
| 5.9V / 3A | 82.39% | 82.92% |
| 11V / 2A (最大18W) | 85.00% | 85.45% |
输出要求
输出额定电压
PD模式：
| 输出 | 电压调节 | 负载范围 |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
PPS模式：
| 输出 | 电压调节 | 负载范围 |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA（最大18W） |
峰值负载
在5V输出时：6.0A / 1ms，在115/230 VAC输入条件下。

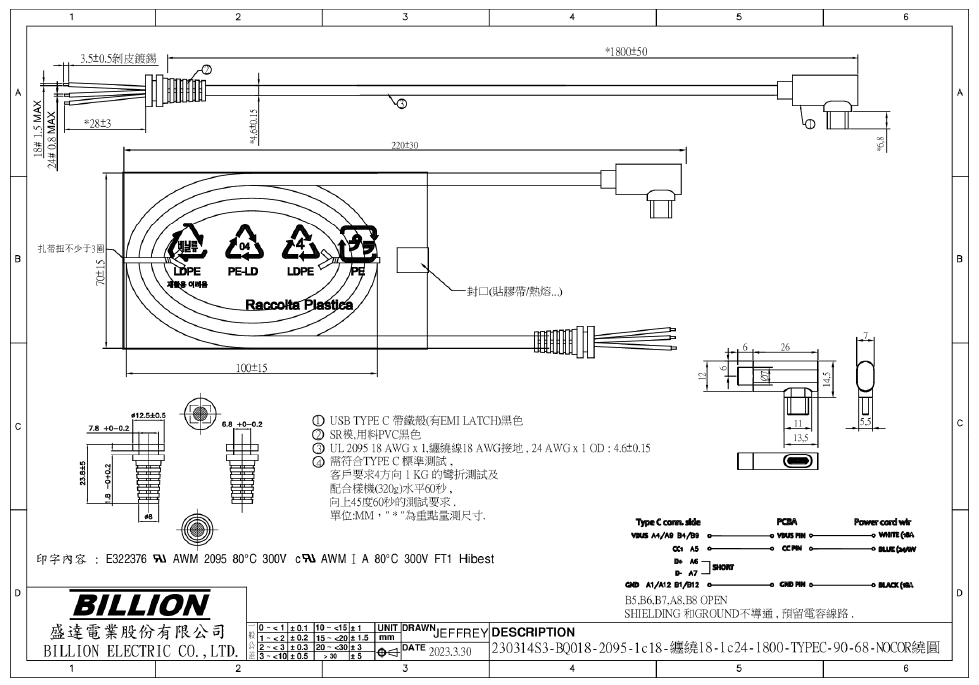

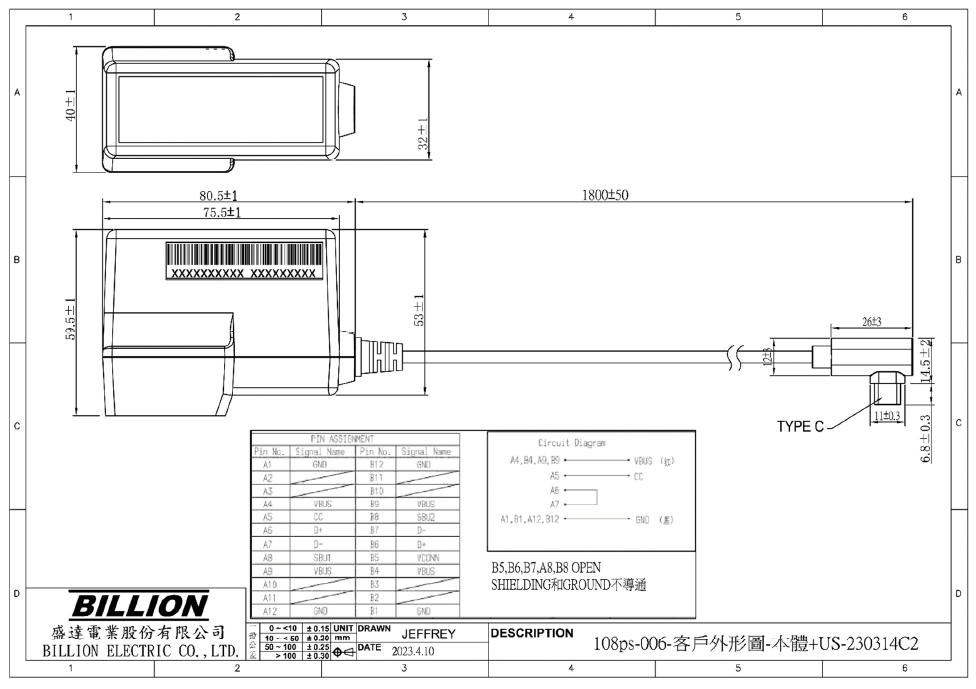

草图：

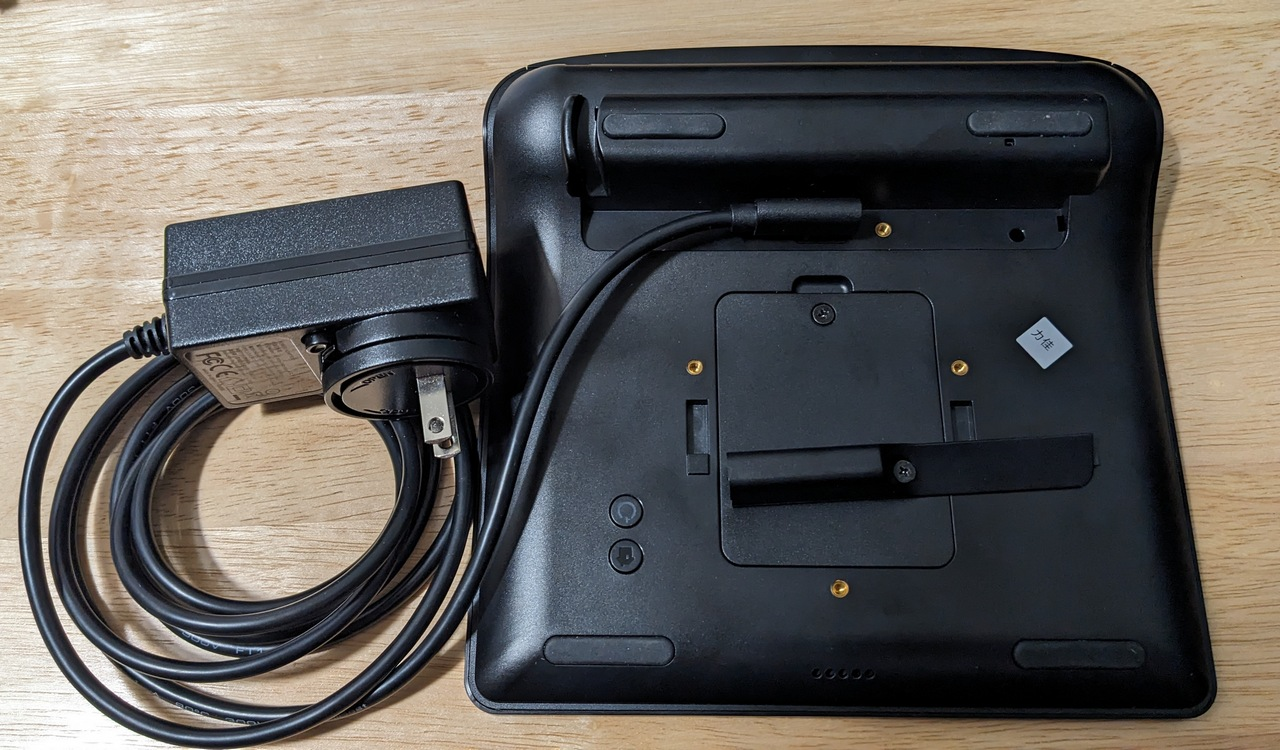

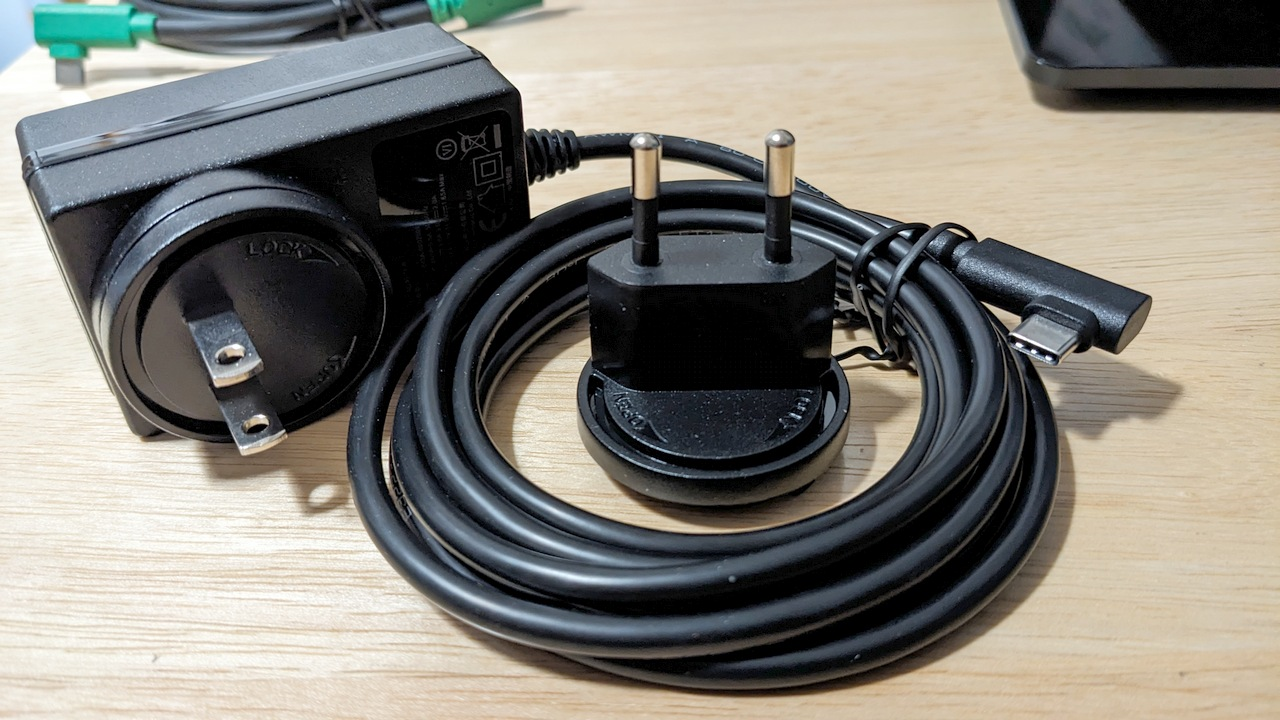

照片：
