本文提供了Elo零件号：E695712，120W电源适配器的规格。

电气特性

输入特性

额定电压

• 额定输入电压：100 Vac – 240 Vac。

输入电压范围

• 适配器应在90 Vac至264 Vac之间正常工作。

额定频率

• 额定频率：50 Hz – 60 Hz。

输入频率

• 输入频率：47 Hz – 63 Hz。

输入电流

• <2.0 A rms 在100 Vac输入和最大负载下。

浪涌电流

• 在264 Vac输入下，最大浪涌电流应小于150 A，并且不得对适配器造成任何损坏。

功率效率

• 在115 Vac和230 Vac输入电压下，分别在25%、50%、75%和100%的负载条件下，最低效率为88%，包括直流电缆损失。

待机功率

• 在115 Vac和230 Vac输入时，最大待机功率小于0.21 W。

输出特性

额定输出电压

• 额定输出电压为24.0 VDC。

电压输出范围

• 在施加负载时，输出电压范围为22.8 VDC至25.2 VDC。

额定功率

• 该适配器在所有规定条件下支持连续输出120瓦特。

额定电流

• 该适配器的工作电流可以在0 A至5 A之间，输出电压保持在电压输出范围内。

输出波纹和噪声（输入交流电压：100 V – 240 V）

• 输出波纹电压限制为240 mV峰峰值或更低。
• 输出噪声电压也限制为240 mV峰峰值或更低。

测量方法：

• T1：采用20 MHz带宽示波器进行测量。
• T2：在输出连接端子之间施加0.1 µF陶瓷电容器和10 µF电解电容器。
• T3：在直流电缆末端进行测量。

稳定性

适配器在正常工作规格内无条件稳定运行。

保护

短路保护

• 适配器提供输出端子间短路保护，不会造成火灾危险或损坏，在短路解除后恢复正常工作。

过流保护

• 当发生过流时（120% < OCP < 180%），输入功率减少或停止输出而不会造成损坏，并在去除过流情况后自动恢复。

峰值负载

• 在输入为100–220 Vac时，输出电压保持在18–26 V之间，特定峰值负载定义如下：
• 在2 ms（占空比约 14，假设为2 A RMS）期间的峰值电流为8 A，上升/下降速率：2.5 A/µs。
• 在100 µs（占空比约 40，假设为2 A RMS）期间的峰值电流为20 A，上升/下降速率：2.5 A/µs。

连接器尺寸：

• 直流插头2.5mm（+/- 0.1mm）针内径，5.5mm（+/- 0.05mm）外径，8.0mm（+/- 0.3mm）插头长度） | 中心针正极

照片：

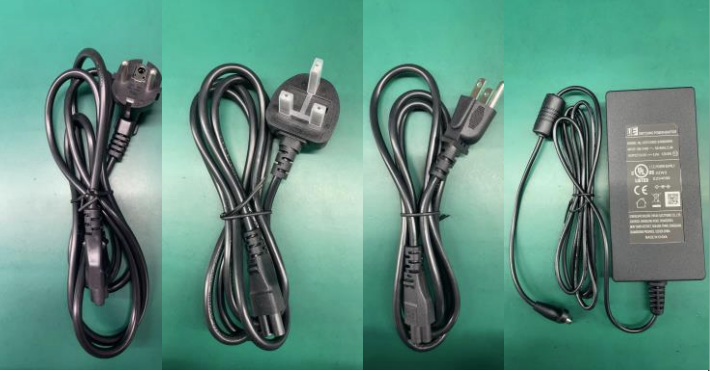

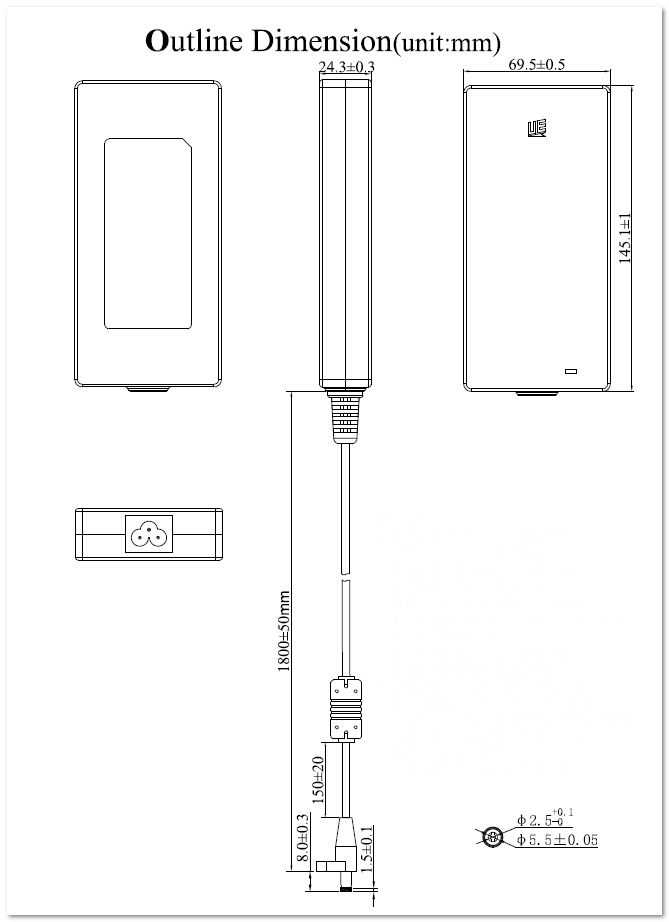

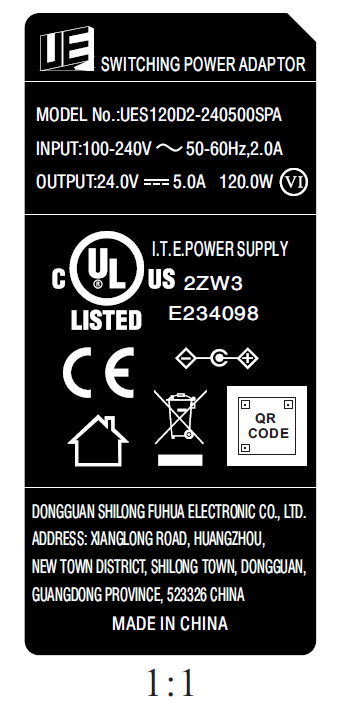

图纸：
