本文提供有关电源适配器套件 P/N: E593661，电源适配器套件 - 仅适配器，02 系列桌面显示器的信息。

这些电源适配器用于 2202L、2402L 和 2702L 桌面触控显示器。

规格

1. 一般描述

2. 一般规格

• 尺寸 120mm (L) × 52.5mm (W) × 32.5mm (H) 或 110mm (L) × 62.0mm (W) × 31.5mm (H)（不包括突出部分和电缆）
• 重量 约 284g
• 插头 3针 (IEC60320-1 C14)
• 颜色 黑色
• 输出 DC 电缆
  • 长度 约 1.8m
  • 导线 17AWG
  • 插头 外径 φ5.5、内径 φ2.1

3. 输入规格

• 电压
  • 额定 AC100-240V
  • 工作范围 AC90-264V
• 频率
  • 额定 50／60Hz
  • 工作范围 47-63Hz
• 交流输入电流 最大 1.7A

4. 输出规格（电源适配器）

• 额定电压 DC12V
• 输出电流 最大 4.16A
• 波纹电压 小于 300mVp-p（在正常交流电源输入下）

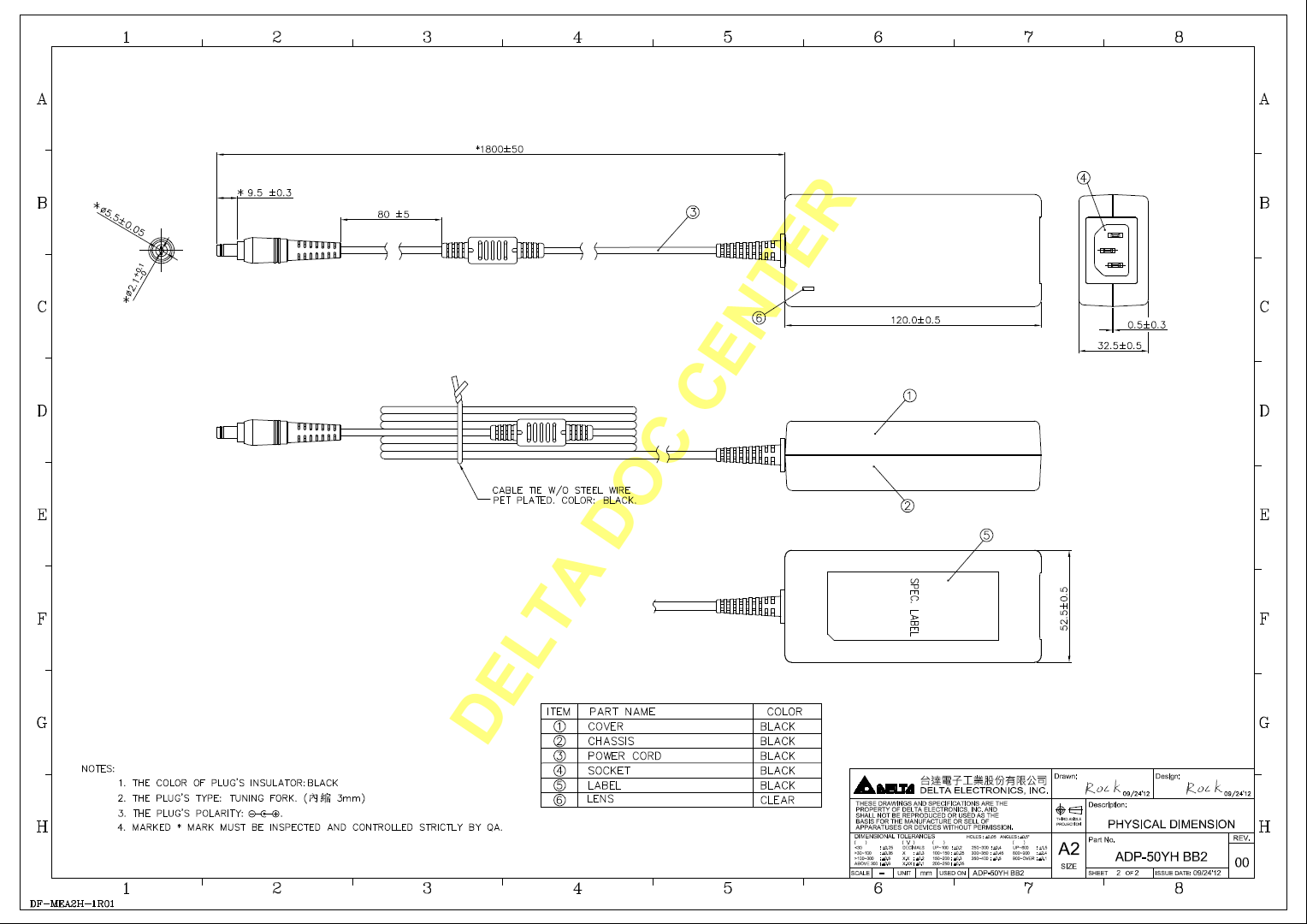

图纸

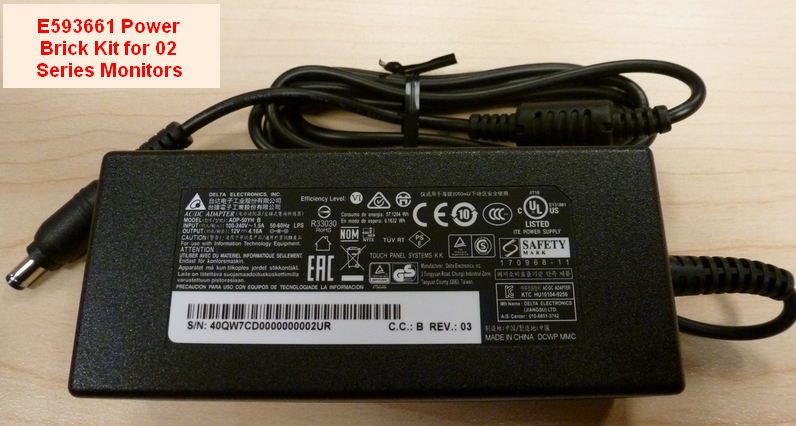

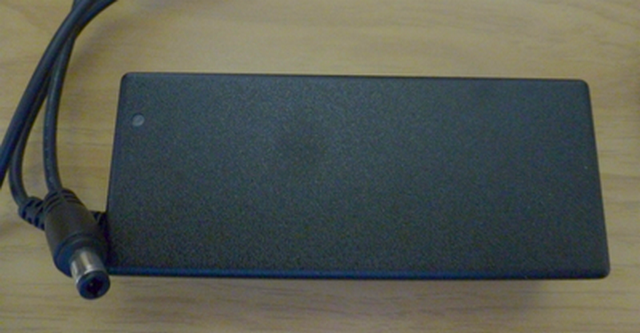

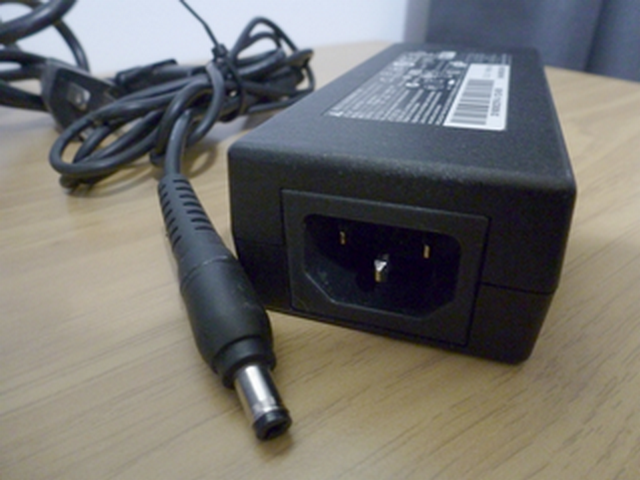

照片
