本文提供关于 E511572 – Delta Power Brick, 24V 180W (ADP-180WB BC) 的信息

此电源砖包含在 Elo Power Brick Kit: E845269 中，并用于 Elo I-Series 3 with Intel、E-Series 3 和 EloPOS 系统。

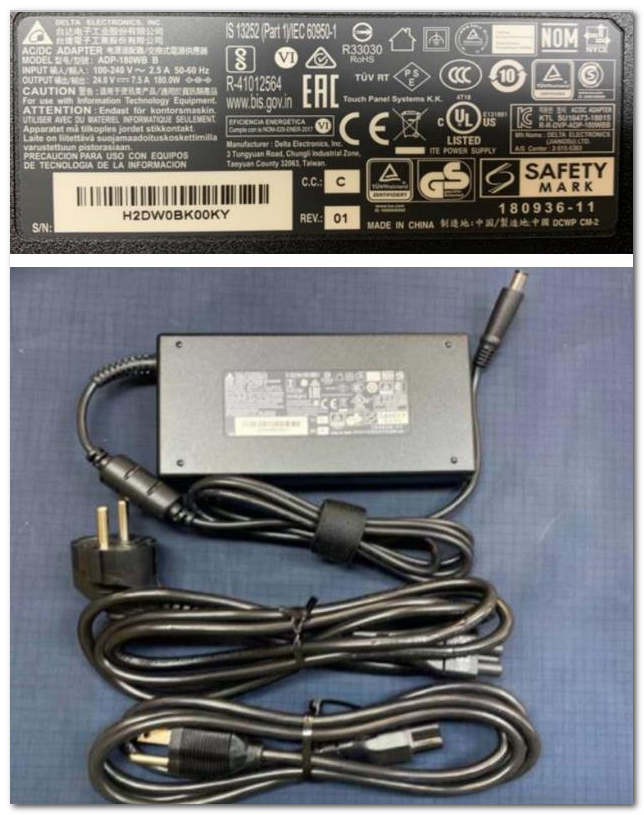

照片：

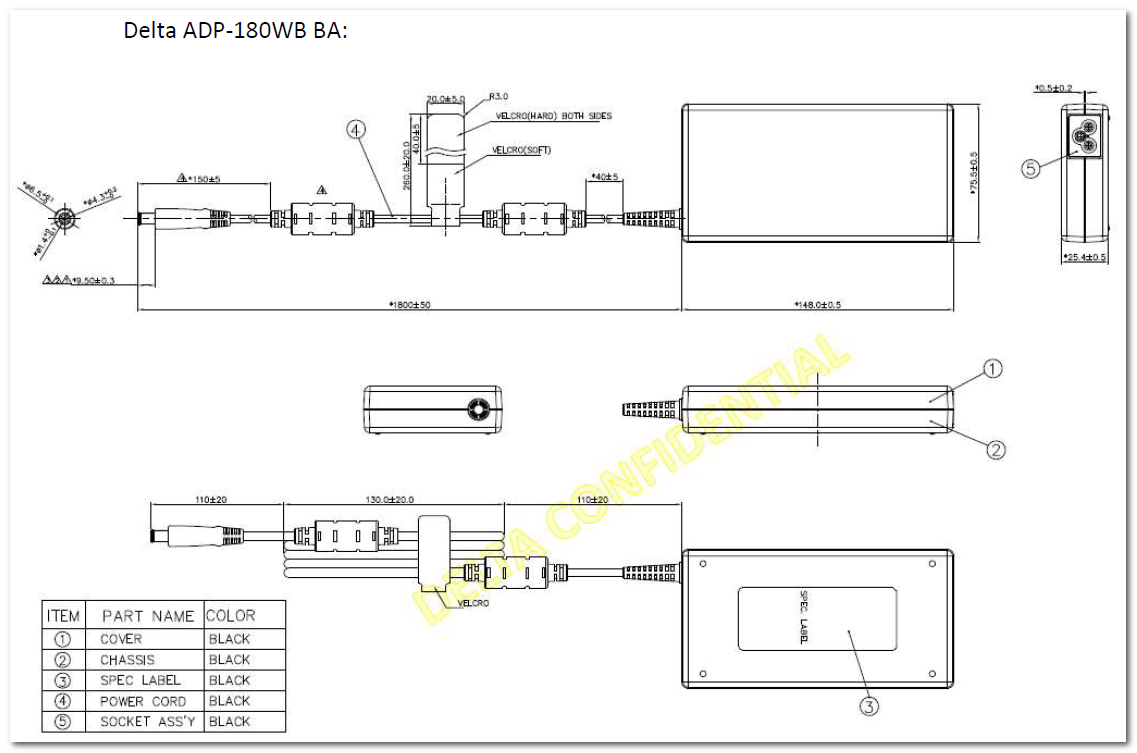

图纸：



电源适配器规格

1. AC 输入特性：

• 1.1 输入额定电压 100Vac / 240Vac
• 1.2 输入电压范围 持续 90Vac 至 264Vac
• 1.3 输入频率范围 持续 47Hz 至 63Hz
• 1.4 输入电流 100Vac/50Hz，满载  <3a></3a>
• 1.5 突入电流：突入峰值电流和焦耳积分将在低环境温度下在不同线路电压下测量。 <29% i2t="I2T" fuse="Fuse" &="&" bd="BD" at="at" 25℃="25℃" cold="cold" start="start"></29%>
• 1.6 效率：在 115Vac/60Hz 和 230Vac/50Hz 下，25%-50%-75% 和 100% 负载的平均效率为 89%
• 1.7 节能要求
  • 115Vac/无负载 <0.15w></0.15w>
  • 230Vac/无负载 <0.15w></0.15w>
• 1.8 功率因数(PF) (EN-61000-3-2) 230Vac/50Hz，满载 0.9

2. DC 输出特性：

• 2.1 输出额定电压 在 DC 电缆的末端测量 24V
• 2.2 输出电流 在恒压模式下 0A 至 7.5A
• 2.3 输出电压范围 在 DC 电缆末端 0A 至 7.5A 输出 24V±5%
• 2.4 输出电压波动和噪声：（0.1uF 陶瓷电容和 47uF 铝电容并联在输出电缆末端）
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>
• 2.5 输出/低电压超越：100Vac/240Vac, 0A~7.5A Vo:24V±10%
• 2.6 开机延迟时间：100Vac/240Vac, 0A~7.5A  <3s.></3s.>
• 2.7 维持时间 100Vac/240Vac, 7.5A ≧10ms
• 2.8 上升时间 100Vac/240Vac, 0A~7.5A 从 Vo 的 10% 到 90% ≦100ms

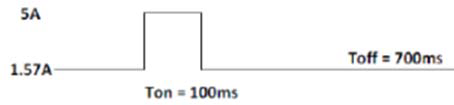

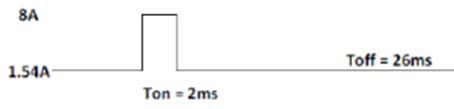

• 2.9 动态负载变化：速率：20mA/us Vo:24V±10%




.



AC 进线类型：

• C6 型插座

DC 电缆：

• 类型：UL 11352 16AWG
• 长度：1800 mm

DC 连接器尺寸：

• 型号名称：ADP-180WB BA
• 插头类型：JEITA RC-5320A 型 B 电压分类 5: 6.5x1.4x9.5
