本文提供有关 E167926 – 亿瓦电源砖，24V 180W (BS180-240750MBXE0A1) 的信息

该电源砖在 Elo 电源砖套件 E845269 中出售，并用于 Elo I-Series 3 搭载英特尔的设备、E-Series 3 及 EloPOS 系统。

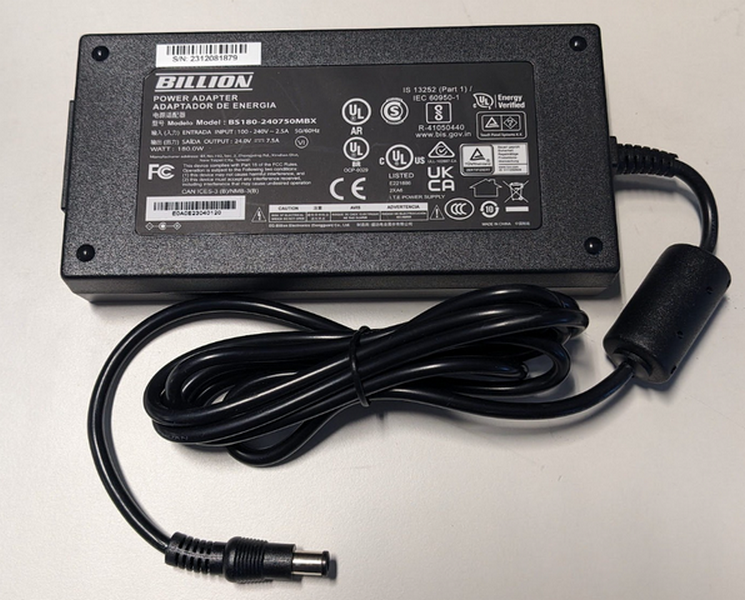

照片：

图纸：

标签：

规格：

尺寸和配置

• 重量： 396g
• 输入引脚： 台式机 3PIN / C6
• 尺寸： 152.3 × 75.6 × 26.4 mm
• 输出连接器： Ø 6.5 × 4.3 × 1.4 mm (中心引脚) × 9.5 mm，180°
• 单位颜色： 黑色
• 极性： 中心“+”
• 塑料等级： 94V-0
• 电缆： UL11352/1866, 16AWG/1C, 长度：1.8M
• EMI 核心： 14.2 × 28.5 × 6.35 mm

输入要求

• 输入电压

  • 操作范围： 100.0 - 240.0 VAC
  • 设计范围： 90.0 - 264.0 VAC

• 输入线频率

  • 操作范围： 50.0 - 60.0 Hz
  • 设计范围： 47.0 - 63.0 Hz

• 输入电流

  • 在 100.0 VAC 电压条件下，满载时最大输入电流为 2.5 A。

• 浪涌电流

  • <29% 230="230" i²t="I²T" fuse="Fuse" &="&" bd,="BD," with="with" less="less" under="under" vac="VAC" conditions="conditions"></29%>
  • 满载，25°C 冷启动浪涌电流 ≤120A/8.3ms

• 功耗

  • 在额定 115.0/230.0 VAC 输入电压条件下，电源消耗低于 0.21 瓦特。

• 效率

  • 在经过30分钟老化后，必须保证在115.0/230.0 VAC (60/50Hz)条件下的25%、50%、75%及100%负载下提供平均效率。

输出额定电压

• 直流输出电压： 24.0V
• 电压调节范围： 22.8V - 25.2V
• 负载 (A)：
  • 最小： 0.0A
  • 最大： 7.5A
  • 峰值： 20A
