Dieser Artikel beschreibt die Schritte zur Aktualisierung der Firmware-Version auf IDS 02 Serien Elo Touchscreen-Monitoren

Siehe Informationen unten, wie die Firmware auf einem IDS 02 Serien Elo Monitor zu aktualisieren ist.

• Windows XP oder Windows 7 Host-Computer
• Videokabel (VGA, HDMI oder DisplayPort)
• USB-Kabel (Typ A auf Typ B)
• CDM v2.12.06 WHQL Certified.zip
• CP210x_Windows_Drivers
• ISP_Tool V4.5.183.exe

Schritte zur Aktualisierung der Firmware auf IDS 01/02 Serien:

Verbinden Sie das Videokabel und das USB-Kabel vom Host-PC mit dem Monitor. Schalten Sie den Monitor und den Host-PC ein.

1. Kopieren Sie den Inhalt des Ordners CDM v2.12.06 WHQL Certified.zip auf den Desktop.

2. Installieren Sie die Anwendung dpinst-amd64.exe. (Verwenden Sie dpinst-x86.exe für 32-Bit-Maschinen)

3. Installieren Sie die CP210x_Windows_Drivers entsprechend der Windows-Maschine im System.

4. Öffnen Sie das Tool ISP_Tool V4.5.183.exe (das folgende Fenster erscheint)

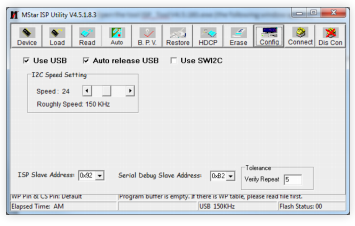

a. Klicken Sie auf den CONFIG-Tab

b. Wählen Sie die Kontrollkästchen „USB verwenden und die Auto-USB-Freigabe“ aus. Setzen Sie die I2C-Geschwindigkeit auf 24 (höhere Geschwindigkeiten als 24 werden nicht empfohlen).

5. Klicken Sie auf den Connect-Tab.

Ein Popup, das den Gerätetyp angibt, öffnet sich (wie im Fenster unten). Drücken Sie OK.

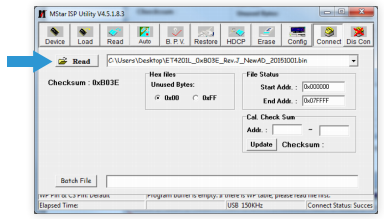

6. Klicken Sie auf den Read-Tab

                a. Wählen Sie die Schaltfläche Read und wählen Sie die Firmware-Datei, die verwendet werden soll.

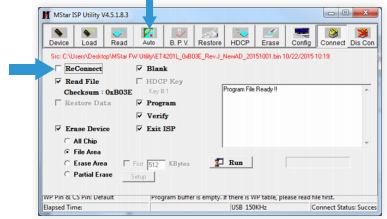

7. Wählen Sie den Auto-Tab und deaktivieren Sie das Kontrollkästchen ReConnect.

8. Wählen Sie Ausführen. Dies startet den Prozess zur Aktualisierung der Firmware. Bitte beachten Sie, dass dieser Prozess einige Minuten dauern wird. Stellen Sie sicher, dass keine Kabel abgezogen oder der Bildschirm während der Aktualisierung der Firmware berührt wird.

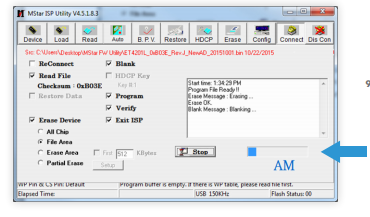

9. Sie sehen die Statusleiste, die den Fortschritt anzeigt

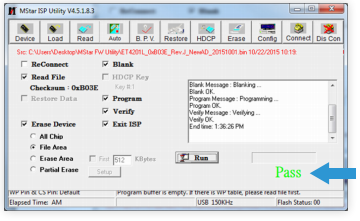

10. Wenn der Prozess abgeschlossen ist, wird der Monitor neu starten. Nach dem Neustart des Monitors

 sehen Sie PASS in grün unter der Statusleiste. Die Firmware wird nun auf die neueste Firmware aktualisiert.
