Dieser Artikel erklärt, wie man die Firmware auf Elo IDS Touchmonitoren aktualisiert.

I. Erforderliche Materialien:

* Windows XP oder Windows 7 Host-Computer
* Videokabel (VGA, HDMI oder DisplayPort)
* USB-Kabel (Typ A zu Typ B)
* CDM v2.12.06 WHQL zertifiziert.zip
* CP210x_Windows_Drivers
* ISP_Tool V4.5.183.exe

2. Schritte zum Upgrade der Firmware auf der IDS 01/02-Serie:
Schließen Sie das Videokabel und das USB-Kabel vom Host-PC an den Monitor an. Schalten Sie den Monitor und den Host-PC ein.

1. Kopieren Sie den Inhalt des Ordners CDM v2.12.06 WHQL zertifiziert.zip auf den Desktop.
2. Installieren Sie die Anwendung dpinst-amd64.exe. (Verwenden Sie dpinst-x86.exe für 32-Bit-Maschinen)
3. Installieren Sie die CP210x_Windows_Drivers gemäß der Windows-Maschine im System.
4. Öffnen Sie das Tool ISP_Tool V4.5.183.exe (das folgende Fenster erscheint) a. Klicken Sie auf die Registerkarte CONFIG

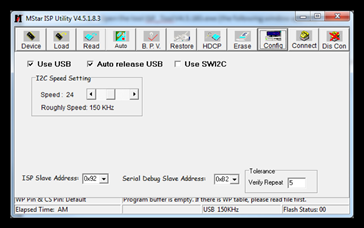

b. Aktivieren Sie die Kontrollkästchen „USB verwenden“ und „USB automatisch freigeben“. Stellen Sie die I2C-Geschwindigkeit auf 24 ein (Geschwindigkeiten über 24 sind nicht empfohlen).

5. Klicken Sie auf die Registerkarte Verbinden.
Ein Popup mit dem Gerätetyp wird geöffnet (wie das folgende Fenster). Drücken Sie OK.



6. Klicken Sie auf die Registerkarte Lesen

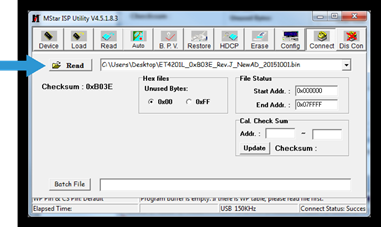

a. Wählen Sie die Schaltfläche Lesen und wählen Sie die Firmware-Datei aus, die verwendet werden soll.

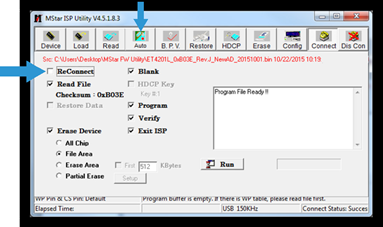

7. Wählen Sie die Registerkarte Auto und deaktivieren Sie das Kontrollkästchen ReConnect.



8. Wählen Sie Ausführen. Dies startet den Prozess zum Aktualisieren der Firmware. Bitte beachten Sie, dass dieser Prozess einige Minuten in Anspruch nehmen wird. Stellen Sie sicher, dass während des Firmware-Updates keine Kabel abgezogen oder das Display berührt wird.

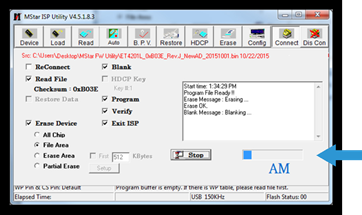

9. Sie werden die Statusleiste sehen, die den Fortschritt anzeigt

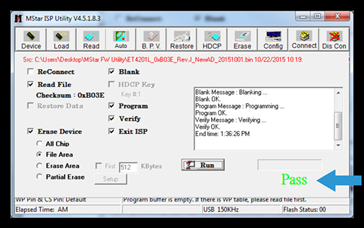

10. Wenn der Prozess abgeschlossen ist, wird der Monitor neu gestartet. Nach einem Neustart des Monitors sehen Sie PASS in Grün unter der Statusleiste. Die Firmware wird jetzt auf die neueste Version aktualisiert.
