Bitte sehen Sie unten die Schritte zur Aktualisierung der Firmware eines IDS 02 Monitors mit einem "neuen" AD-Board.

Benötigte Werkzeuge

1.     USB A-B Kabel

2.     Netzwerkabel

3.     Videokabel (VGA, HDMI oder DisplayPort)

4.     Windows 7/8/8.1/10 Computer (externer PC, NICHT ECM)

5.     Firmware-Update-Dateien Rev. D: https://tinyurl.com/w4yaq4h

6.     Firmware-Upgrade-Tool V00.07: https://tinyurl.com/u45z8ch

Schritte

1. Schließen Sie USB-, Video- und Stromkabel zwischen dem Host-PC und dem IDS-02-Monitor an. Führen Sie diesen Prozess nicht aus der Ferne durch.

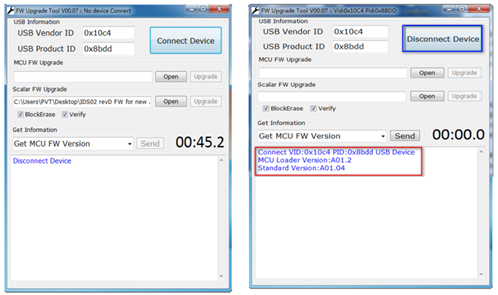

2. Öffnen Sie das F/W Upgrade Tool V00.07 auf dem PC und klicken Sie auf die Schaltfläche Gerät verbinden.

a.     Sie sollten eine Nachricht wie unten gezeigt erhalten.

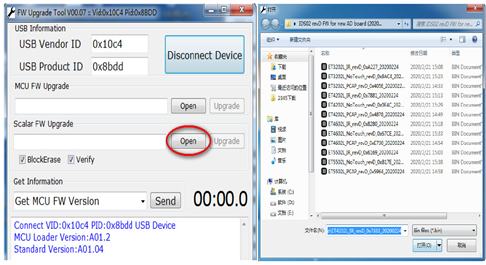

3. Klicken Sie auf Öffnen und wählen Sie die richtige Firmware-Datei zum Hochladen aus.

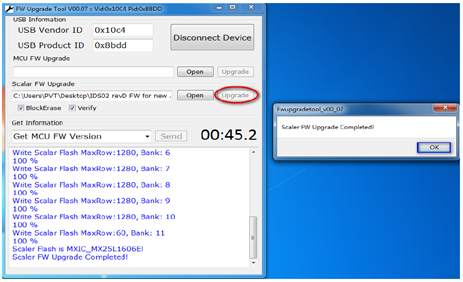

 4. Klicken Sie auf Upgrade, um das Programm zu starten. Wenn das Upgrade abgeschlossen ist, erscheint eine Nachricht mit dem Hinweis: "Scaler FW Upgrade abgeschlossen", klicken Sie auf die Schaltfläche "OK".




5.     Nach der Aktualisierung der Firmware öffnen Sie einen schwarzen Bildschirm (black.jpg)

a.     Wenn Schnee oder weiße Pixel zu sehen sind (snow_example.png), ist ECMG3 ein Problem und sollte zur RMA geschickt werden.

b.     Wenn kontinuierlich ein- oder ausgeschaltet wird, sollte das gesamte System (Monitor + ECM) zur RMA geschickt werden.

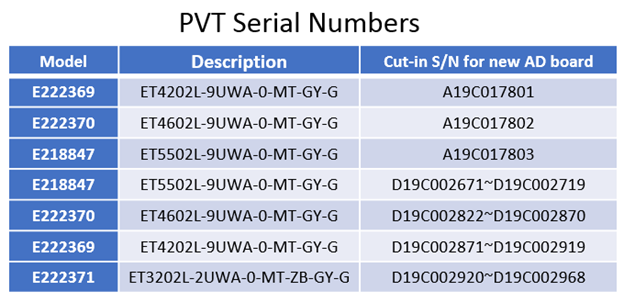

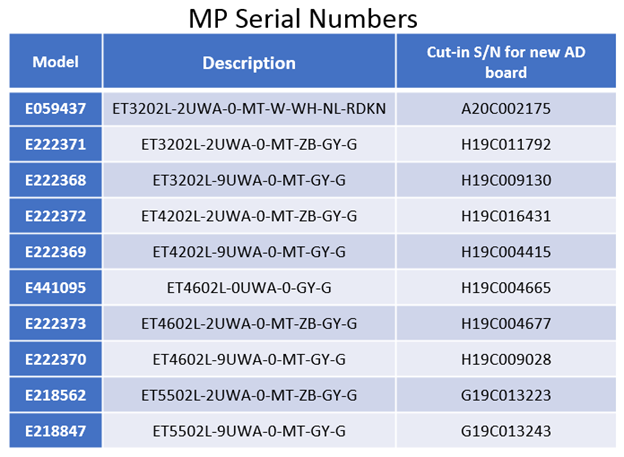

Neuer AD-Board-Seriennummer-Ausschnitt

Siehe .PDF auf dem zugehörigen Tab.
