In diesem Artikel werden die Montageoptionen für die 63-Serie Open Frame Monitore erklärt
Der OSD-Text kann durch das OSD-Menü zwischen Hochformat- und Querformatmodus gedreht werden, um besser zu Ihrer Montageausrichtung zu passen.
Hochformat- und Querformatmodus

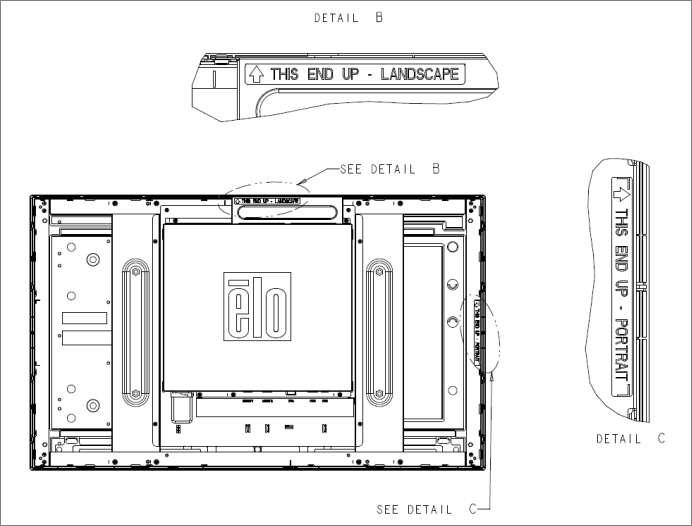

Der Monitor kann nur im Hochformat oder Querformat gemäß dem folgenden Diagramm installiert werden. Der THIS END UP-Aufkleber zeigt nach oben.

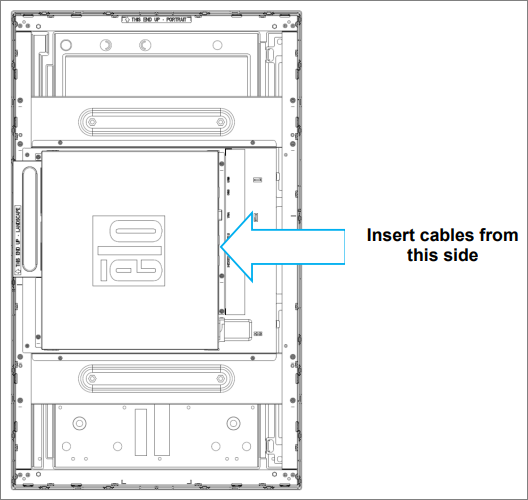

Der Hochformatmodus kann nur in der 90-Grad-Ausrichtung installiert werden, sodass das Elo-Logo auf der Rückseite nach links gedreht ist und die Kabel von der rechten Seite angeschlossen werden, wie das folgende Bild zeigt.

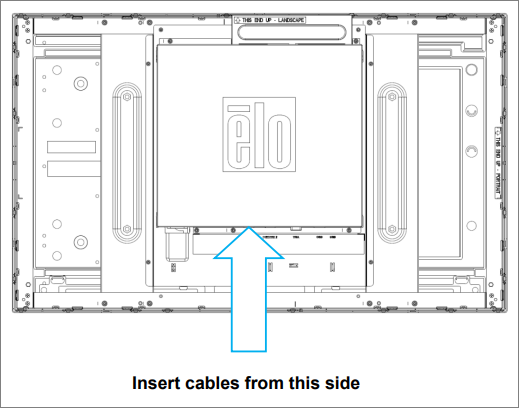

Der Querformatmodus kann nur in der 0-Grad-Ausrichtung installiert werden, sodass das Elo-Logo auf der Rückseite nicht gedreht ist und die Kabel von unten angeschlossen werden, wie das folgende Bild zeigt.
Seitenmontage

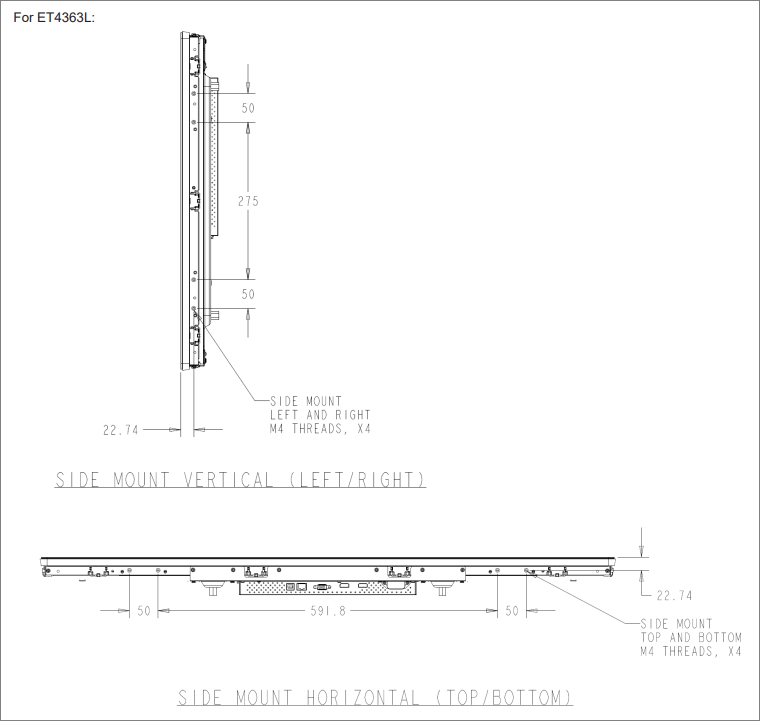

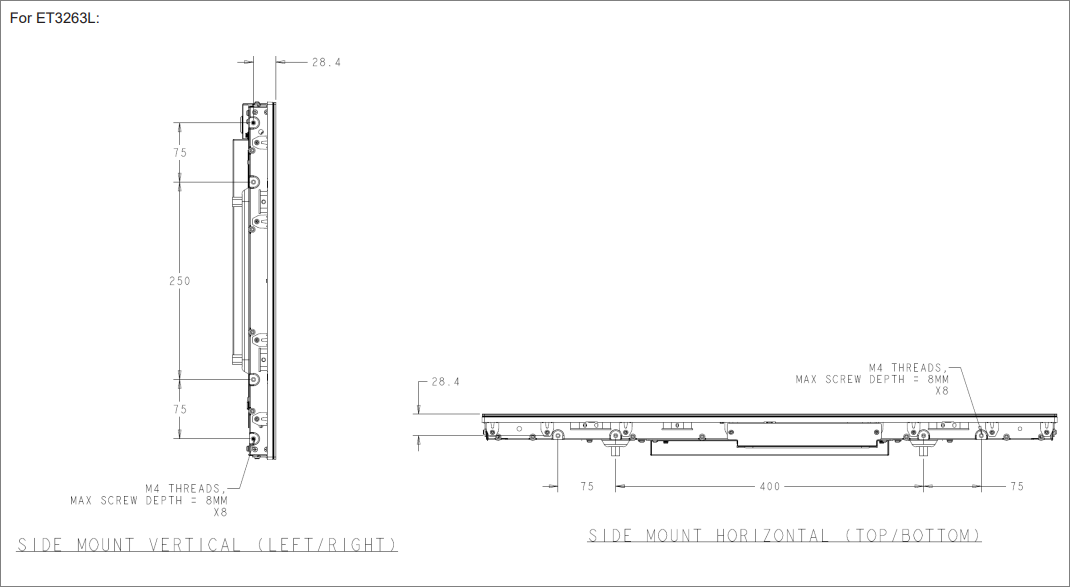

Gewindebohrungen sind an den Seiten des Monitors für die Montage vorgesehen.
Flachmontagewinkel
Flachmontagewinkel sind im Lieferumfang enthalten und in einem optionalen Kit für ET3263L/ET4363L erhältlich.
Hintere VESA-Montage
- Für ET3263L:
Ein vierlochiges 400x200mm-Montagepattern für M6-Schrauben ist auf der Rückseite des Monitors vorgesehen. Die VESA FDMI-konforme Zählung ist codiert: VESA MIS-F, 400, 200, 6.
- Für ET4363L:
Ein vierlochiges 400x400mm-Montagepattern für M6-Schrauben ist auf der Rückseite des Monitors vorgesehen. Die VESA FDMI-konforme Zählung ist codiert: VESA MIS-F, 400, 400, 6.
Besuchen Sie www.elotouch.com für Maßzeichnungen.
