Dieser Artikel erklärt, wie der Remote-Netzschalter am Elo Backpack mit Intel verwendet wird.

Überblick

Der Elo Backpack mit Intel umfasst einen Remote-Netzschalteranschluss, mit dem das System ein- oder ausgeschaltet werden kann, ohne den physischen Netzschalter zu drücken. Dieser Anschluss ist für Installationen gedacht, bei denen der Backpack innerhalb eines Schrankes, Gehäuses oder hinter einem Display montiert ist.

Der Remote-Netzschalter erfüllt die gleiche Funktion wie der physische Netzschalter und wird als alternative Steuerungsmethode bereitgestellt.

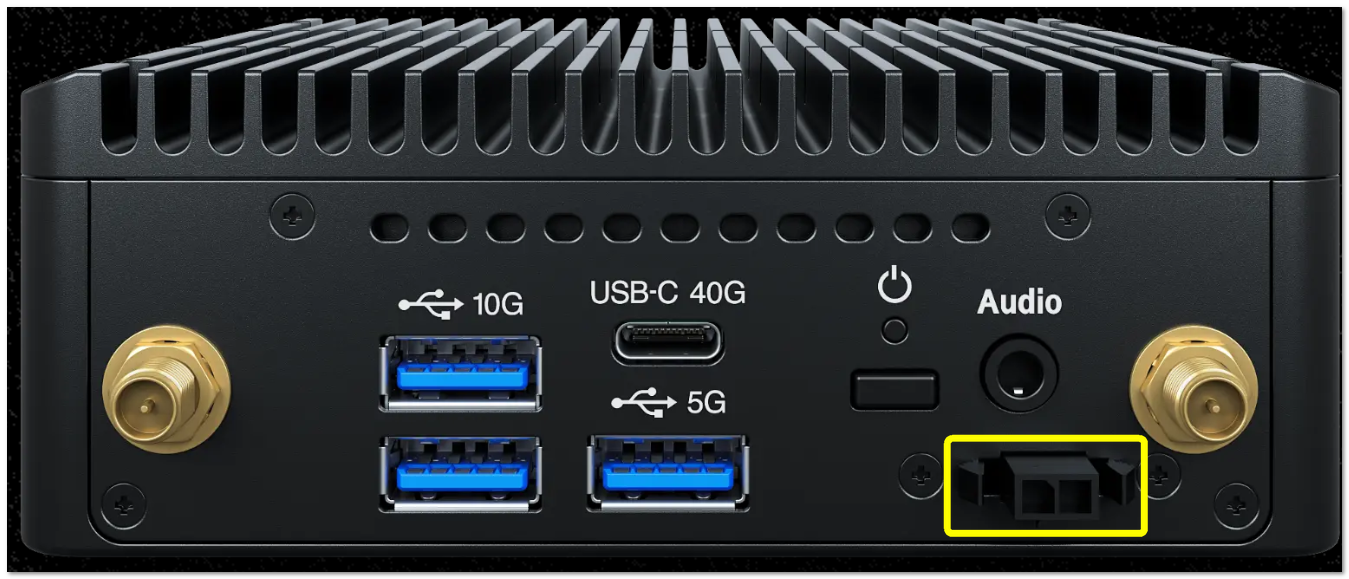

Remote-Netzschalter (Phoenix-Verbindung) oben dargestellt.

Funktionsweise des Remote-Netzschalters

Der Anschluss verwendet einen Phoenix-Stecker
Die Stromsteuerung wird durch einen momentanen Trockenkontakt ausgelöst
Ein kurzes Schließen des Kontakts simuliert das Drücken des Netzschalters
Es sollte keine externe Spannung angelegt werden

📌 Hinweis: Dieser Anschluss schaltet die Systemstromversorgung nicht direkt. Er signalisiert nur das Motherboard, ebenso wie das Drücken des physischen Netzschalters.

Anschlussdetails und Pinbelegung

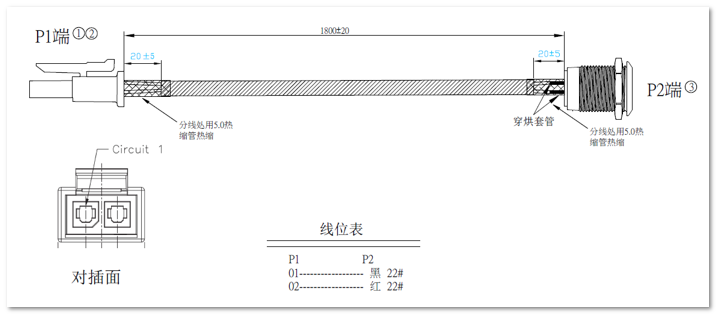

Der Remote-Netzschalterstecker (CN11) verwendet die folgende Pinbelegung:

Pin	Signal	Beschreibung
Pin 1	Netzschalter	Stromsteuerungssignal (interner Pull-up auf 3,3 V)
Pin 2	GND	Masse

Momentanes Überbrücken von Pin 1 zu Pin 2, um das System ein- oder auszuschalten
Empfohlene Druckdauer: 0,5–1 Sekunde
Das Verhalten der Stromversorgung folgt den BIOS- und Betriebssystemeinstellungen für den Netzschalter

⚠️ Warnung: Wenden Sie keine externe Spannung an die Anschlüsse des Remote-Netzschalters an. Das Anlegen von Spannung kann das System beschädigen.

Typische Anwendungsfälle

Externer oder verborgener Netzschalter an einem Kiosk oder Schrank
Relaisbasierte Steuerung von einem PLC- oder Automatisierungssystem
Stromsteuerung synchronisiert mit einem Gehäuse oder Display
Installationen, bei denen der physische Netzschalter unzugänglich ist

Da die Anforderungen der Kunden variieren, bietet Elo kein Standard-Remote-Stromkabel an. Kunden können den Phoenix-Stecker gemäß ihren spezifischen Installationsbedürfnissen verdrahten.

📌 Hinweis: Die Verdrahtung auf Kundenseite (Schalter, Relais, Steuergerät) hängt vom verwendeten Gehäuse oder Automatisierungssystem ab, weshalb kein einzelnes Elo-Kabel bereitgestellt wird.

Integration mit Elo IDS Displays

Wenn der Backpack mit Intel an einem kompatiblen Elo IDS Display montiert ist, kann der Remote-Netzschalteranschluss verwendet werden, um die Stromsteuerung zu synchronisieren zwischen dem Display und dem Backpack, sodass beide Geräte zusammen ein- oder ausgeschaltet werden können.

📌 Hinweis: Das Verhalten der Stromsynchronisierung kann je nach IDS-Modell und Systemkonfiguration variieren.

Wichtige Nutzungshinweise

❗ Wichtig:

Verwenden Sie nur einen momentanen Kontakt, keinen gehaltenen oder schnappenden Schalter
Lange Kontaktabschaltungen können ein erzwungenes Herunterfahren auslösen
Die Reaktion des Systems hängt von den BIOS- und OS-Einstellungen für den Netzschalter ab

Zusammenfassung

Der Remote-Netzschalteranschluss am Elo Backpack mit Intel bietet eine einfache, Niederspannungsmethode zur Fernsteuerung des Systemstroms mit einem Phoenix-Stecker und einem momentanen Trockenkontakt. Dies ermöglicht eine flexible Integration in Schränke, Kioske und Elo-Display-Installationen, ohne die Hauptstromversorgung zu schalten.
