Dieser Artikel enthält Anweisungen zum Austausch des Speichermoduls (RAM) in einem Elo Backpack® mit Intel-Prozessor.
ℹ Bevor Sie beginnen
Schalten Sie das Gerät vor der Wartung aus, trennen Sie alle Strom- und Peripheriekabel und verwenden Sie geeigneten ESD-Schutz (elektrostatische Entladung), um Schäden an internen Komponenten zu vermeiden.
Schalten Sie das Gerät vor der Wartung aus, trennen Sie alle Strom- und Peripheriekabel und verwenden Sie geeigneten ESD-Schutz (elektrostatische Entladung), um Schäden an internen Komponenten zu vermeiden.
Vorgehensweise zum RAM-Austausch
- Legen Sie das Elo Backpack mit Intel auf eine saubere, geschützte Arbeitsfläche.
- Entfernen Sie die Schraube zur Befestigung des Netzteils und nehmen Sie dann das Netzteil heraus.
- Falls Oberflächenmontagehalterungen installiert sind, entfernen Sie die vier Befestigungsschrauben und lösen Sie die Halterungen.
- Entfernen Sie mit einem Phillips PH1-Schraubendreher die fünfzehn (15) Schrauben, die das Gehäuse sichern.
- Trennen Sie vorsichtig die obere Abdeckung vom unteren Gehäuse.
Die Metallabdeckung kann leicht am Gehäuse haften. Falls nötig, verwenden Sie ein Kunststoffhebelwerkzeug, um die Abdeckung vorsichtig zu lösen, bevor Sie sie von Hand abheben.

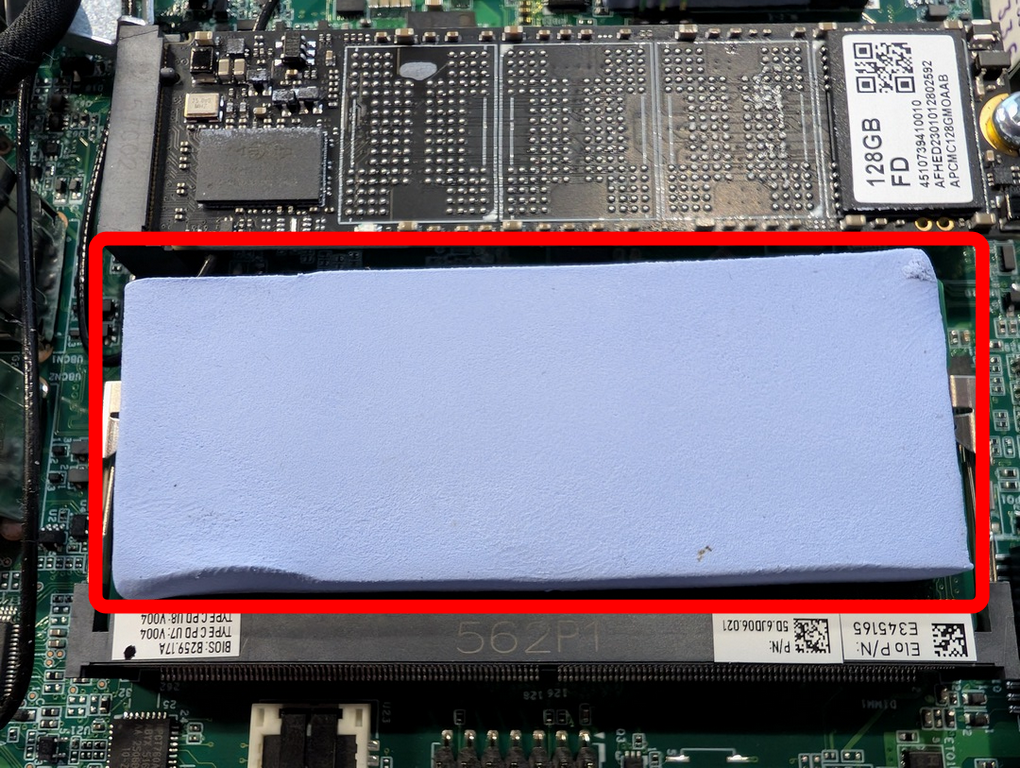

Achten Sie darauf, den RTC-Batterieanschluss oder dessen Verkabelung nicht zu beschädigen. - Ziehen Sie das blaue Wärmeleitpad vorsichtig von der Oberseite des Speichermoduls ab und legen Sie es zur späteren Wiedermontage beiseite.

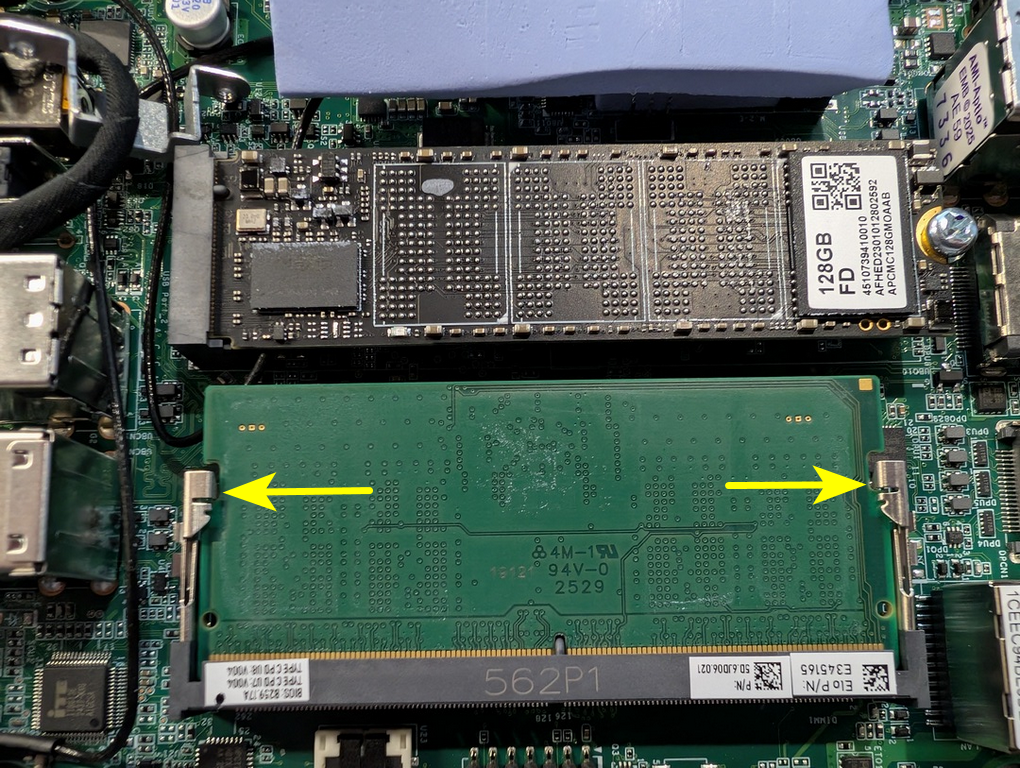

- Drücken Sie mit den Fingern vorsichtig die beiden Halteklammern nach außen, bis sich das Speichermodul löst und nach oben ausfedert.

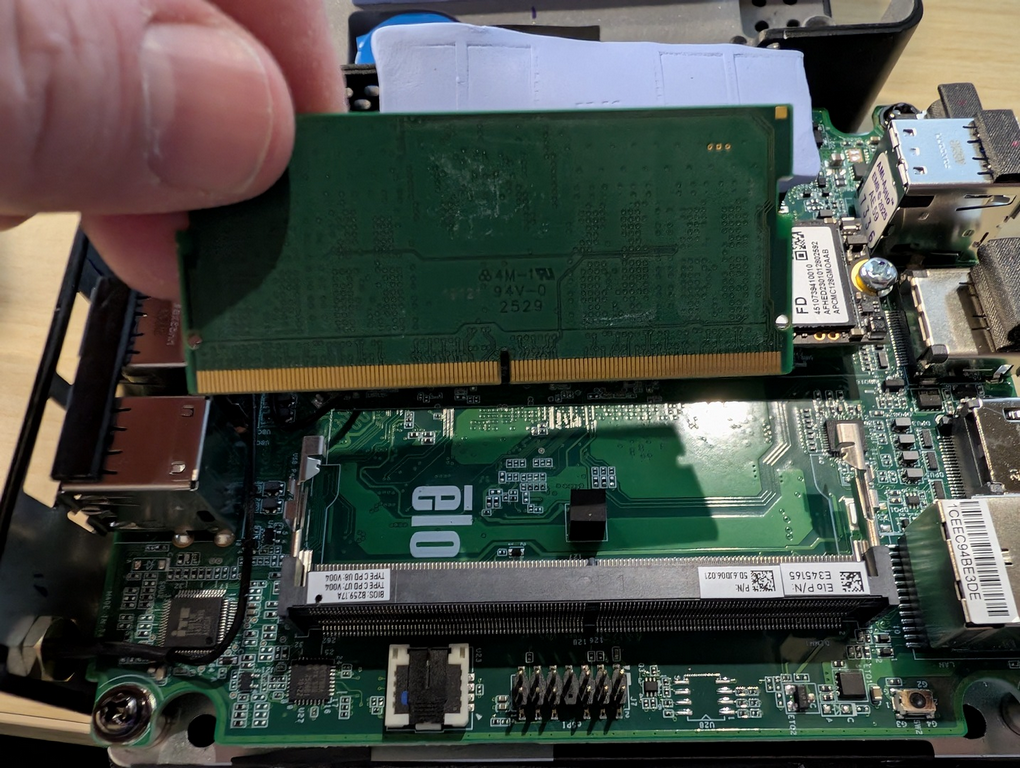

- Entnehmen Sie das Speichermodul aus dem Sockel, indem Sie es in einem Winkel von etwa 30 Grad gerade herausziehen.
- Setzen Sie ein unterstütztes Ersatz-DDR5-SO-DIMM ein, indem Sie es im gleichen Winkel in den Sockel einführen und dann nach unten drücken, bis beide Halteklammern einrasten.
- Bringen Sie das blaue Wärmeleitpad wieder auf dem Speichermodul an.
- Bauen Sie das Backpack durch Umkehrung der Demontageschritte wieder zusammen.
⚠ Wichtig
Verwenden Sie nur unterstützte DDR5-SO-DIMM-Speichermodule. Die Installation nicht unterstützter Module kann zu Leistungseinbußen, Systeminstabilität oder Kompatibilitätsproblemen führen.
Verwenden Sie nur unterstützte DDR5-SO-DIMM-Speichermodule. Die Installation nicht unterstützter Module kann zu Leistungseinbußen, Systeminstabilität oder Kompatibilitätsproblemen führen.
Werksseitige Spezifikationen des Speichers
| Modell | Werksseitige Speicher-Konfiguration |
|---|---|
| Intel N97 | 8 GB DDR5-4800 SO-DIMM installiert in einem Steckplatz. Erweiterbar auf maximal 16 GB. |
| Intel Core i3 | 16 GB DDR5-4800 SO-DIMM installiert in einem Steckplatz. Erweiterbar auf maximal 16 GB. |
| Intel Core i5 | 16 GB DDR5-5600 SO-DIMM installiert in einem von zwei Steckplätzen. Erweiterbar auf maximal 64 GB mit zwei DDR5-5600 SO-DIMM-Modulen.12 |
1 Die maximal unterstützte Speicherkapazität beträgt 64 GB mit zwei DDR5-5600 SO-DIMM-Modulen.
2 Überprüfen Sie vor dem Kauf zusätzlichen Speichers den Hersteller des werkseitig installierten Speichermoduls, um die Kompatibilität mit dem neuen Speicherkit sicherzustellen.
💡 Tipp
Für beste Leistung und Kompatibilität installieren Sie möglichst Speichermodule mit gleicher Kapazität, Geschwindigkeit und vom gleichen Hersteller, insbesondere wenn beide Speichersteckplätze bei Intel Core i5-Modellen belegt werden.
Für beste Leistung und Kompatibilität installieren Sie möglichst Speichermodule mit gleicher Kapazität, Geschwindigkeit und vom gleichen Hersteller, insbesondere wenn beide Speichersteckplätze bei Intel Core i5-Modellen belegt werden.
