Dieser Artikel enthält Anweisungen zum Austausch der Echtzeituhr (RTC)-Batterie in einem Elo Backpack® mit Intel-Prozessor.
ℹ Vor Beginn
Schalten Sie das Gerät vor der Wartung aus, trennen Sie alle Strom- und Peripheriekabel und verwenden Sie geeigneten ESD-Schutz (elektrostatische Entladung), um Schäden an internen Komponenten zu vermeiden.
Schalten Sie das Gerät vor der Wartung aus, trennen Sie alle Strom- und Peripheriekabel und verwenden Sie geeigneten ESD-Schutz (elektrostatische Entladung), um Schäden an internen Komponenten zu vermeiden.
Vorgehen zum Austausch der RTC-Batterie
- Legen Sie das Elo Backpack mit Intel auf eine saubere, geschützte Arbeitsfläche.
- Entfernen Sie die Schraube zur Befestigung des Netzteils und nehmen Sie das Netzteil heraus.
- Falls Oberflächenmontagehalterungen installiert sind, entfernen Sie die vier Befestigungsschrauben und lösen Sie die Halterungen.
- Entfernen Sie mit einem Phillips PH1-Schraubendreher die fünfzehn (15) Schrauben, mit denen das Gehäuse befestigt ist.
- Trennen Sie vorsichtig die obere Abdeckung vom unteren Gehäuse ab.
Die Metallabdeckung kann leicht am Gehäuse haften. Falls nötig, verwenden Sie ein Kunststoffhebelwerkzeug, um die Abdeckung vorsichtig zu lösen, bevor Sie sie von Hand abheben.

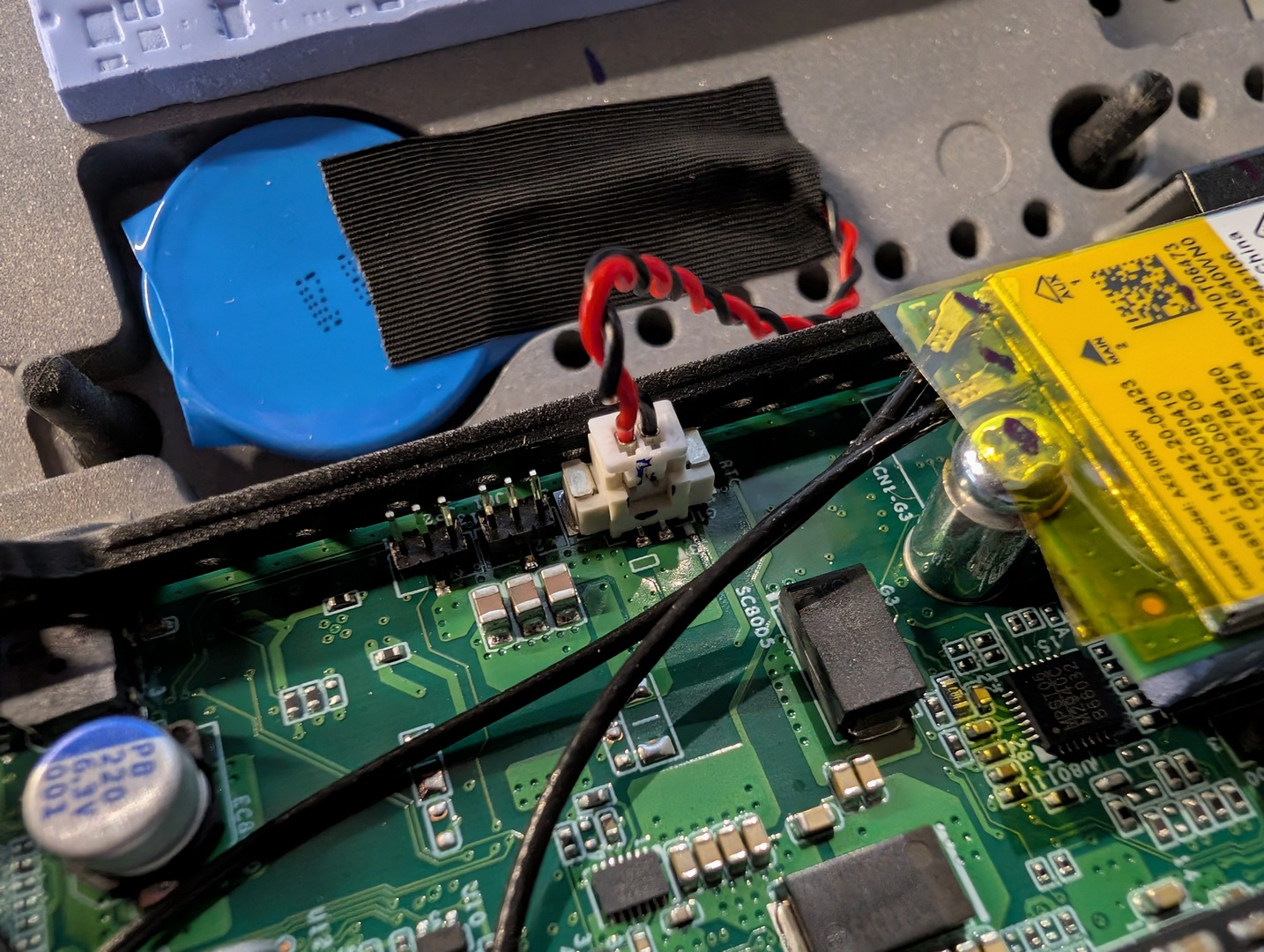

Achten Sie darauf, den RTC-Batterieanschluss oder die Verkabelung nicht zu beschädigen. - Trennen Sie den RTC-Batterieanschluss vom Systemboard.
- Lösen Sie vorsichtig das schwarze Stoffband, mit dem die RTC-Batterie befestigt ist, und nehmen Sie die Batterie aus dem Gehäuse heraus.
- Setzen Sie eine Ersatzbatterie vom Typ CR2450W Hochtemperatur-Knopfzellen-Mangandioxid-Lithiumbatterie an der ursprünglichen Stelle ein.
- Befestigen Sie die Ersatzbatterie mit dem originalen schwarzen Stoffband.
- Schließen Sie den RTC-Batterieanschluss wieder am Systemboard an.
- Bauen Sie das Backpack wieder zusammen, indem Sie die Demontageschritte in umgekehrter Reihenfolge ausführen.
⚠ Wichtig
Ersetzen Sie die RTC-Batterie nur durch denselben Batterietyp oder ein von Elo freigegebenes Äquivalent: CR2450W Hochtemperatur-Knopfzellen-Mangandioxid-Lithiumbatterie. Die Verwendung eines falschen Batterietyps kann zu Fehlfunktionen oder Schäden am System führen.
Ersetzen Sie die RTC-Batterie nur durch denselben Batterietyp oder ein von Elo freigegebenes Äquivalent: CR2450W Hochtemperatur-Knopfzellen-Mangandioxid-Lithiumbatterie. Die Verwendung eines falschen Batterietyps kann zu Fehlfunktionen oder Schäden am System führen.
RTC-Batteriespezifikationen
| Spezifikation | Wert |
|---|---|
| Batterietyp | CR2450W |
| Chemie | Knopfzelle Mangandioxid-Lithium |
| Temperaturbereich | Hochtemperatur |
💡 Tipp
Der Austausch der RTC-Batterie kann das Systemdatum, die Uhrzeit und die BIOS-Einstellungen zurücksetzen, falls die Batterie vollständig entladen war. Überprüfen Sie nach dem Austausch die BIOS-Konfiguration und die Systemuhr.
Der Austausch der RTC-Batterie kann das Systemdatum, die Uhrzeit und die BIOS-Einstellungen zurücksetzen, falls die Batterie vollständig entladen war. Überprüfen Sie nach dem Austausch die BIOS-Konfiguration und die Systemuhr.
