Dieser Artikel enthält Anweisungen zum Austausch des Solid-State-Laufwerks (SSD) in einem Elo Backpack® mit Intel-Prozessor.
ℹ Bevor Sie beginnen
Schalten Sie das Gerät vor der Wartung aus, trennen Sie alle Kabel und Peripheriegeräte und verwenden Sie einen geeigneten ESD-Schutz (elektrostatische Entladung), um Schäden an internen Komponenten zu vermeiden.
Schalten Sie das Gerät vor der Wartung aus, trennen Sie alle Kabel und Peripheriegeräte und verwenden Sie einen geeigneten ESD-Schutz (elektrostatische Entladung), um Schäden an internen Komponenten zu vermeiden.
Vorgehen zum SSD-Austausch
- Legen Sie das Elo Backpack mit Intel auf eine saubere, geschützte Arbeitsfläche.
- Entfernen Sie die Schraube zur Befestigung des Netzteils und nehmen Sie dann das Netzteil ab.
- Falls Oberflächenmontagehalterungen installiert sind, entfernen Sie die vier Befestigungsschrauben und lösen Sie die Halterungen.
- Entfernen Sie mit einem Phillips PH1-Schraubendreher die fünfzehn (15) Schrauben, die das Gehäuse sichern.
- Trennen Sie vorsichtig die obere Abdeckung vom unteren Gehäuse.
Die Metallabdeckung kann leicht am Gehäuse haften. Falls nötig, verwenden Sie ein Kunststoff-Werkzeug, um die Abdeckung vorsichtig zu lösen, bevor Sie sie von Hand abheben.

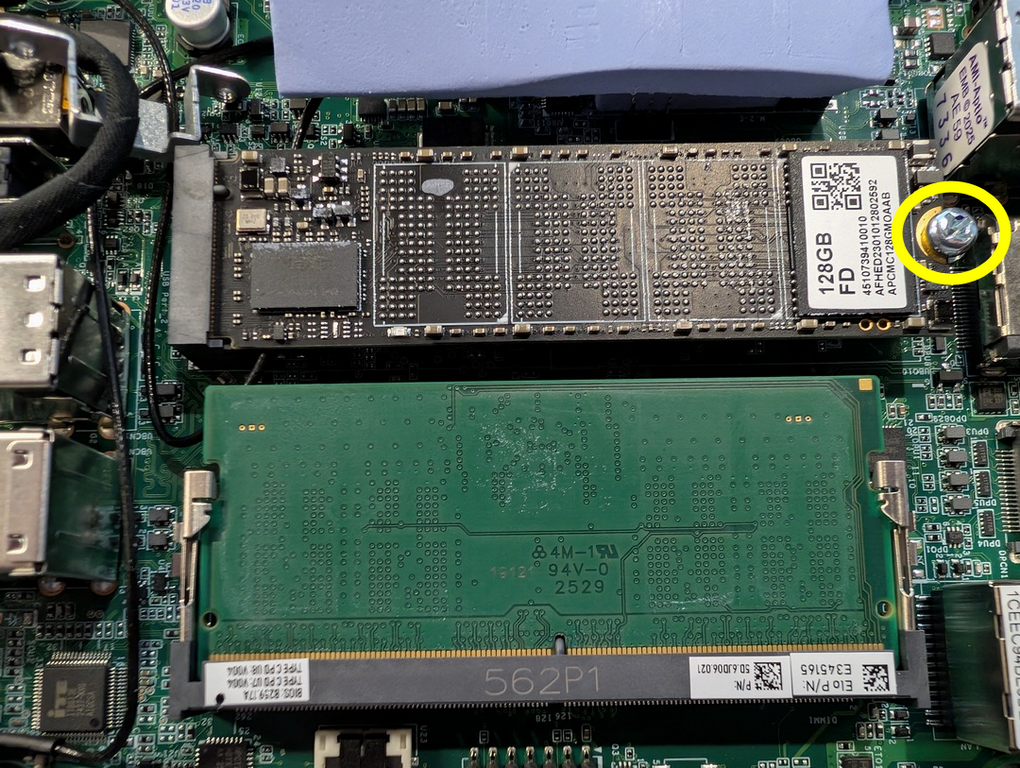

Achten Sie darauf, den RTC-Batterieanschluss oder dessen Verkabelung nicht zu beschädigen. - Entfernen Sie mit einem Phillips-Schraubendreher die Schraube zur Befestigung der SSD.
- Schieben Sie die SSD vorsichtig aus dem M.2-Anschluss heraus.
- Installieren Sie eine unterstützte Ersatz-SSD, sichern Sie diese mit der Befestigungsschraube und bauen Sie das Backpack durch Umkehrung der Demontageschritte wieder zusammen.
⚠ Wichtig
Verwenden Sie nur unterstützte M.2 PCIe (NVMe) SSDs. Die Installation nicht unterstützter Speichermedien kann zu Leistungseinbußen oder Kompatibilitätsproblemen führen.
Verwenden Sie nur unterstützte M.2 PCIe (NVMe) SSDs. Die Installation nicht unterstützter Speichermedien kann zu Leistungseinbußen oder Kompatibilitätsproblemen führen.
Werksseitige SSD-Spezifikationen
| Modell | Werksseitige SSD |
|---|---|
| Intel N97 | 128 GB M.2 PCIe (NVMe) SSD, 80 TBW |
| Intel Core i3 / Core i5 | 256 GB M.2 PCIe (NVMe) SSD, 160 TBW |
Hinweis: GB entspricht einer Milliarde Bytes bei Angabe der Speicherkapazität. Die vom Benutzer zugängliche Kapazität ist aufgrund von Formatierung und Systemsoftware geringer.
