Este artículo explica cómo encontrar información sobre P/N: E571601, Kit de fuente de poder para Europa y Corea

La siguiente información es para el ladrillo de alimentación de 50W vendido para los monitores Elo Open Frame utilizados en Europa y/o Corea.

• Kit de ladrillo de poder Elo, P/N: E571601
• Código UPC: 741149326070
• Descripción P/N de Elo: ELO-PWR-BRICKCAB-LVL6-EU-KR-12V, 50W-R
• Geografía destinada: Europa o Corea
• Número de parte de la base del adaptador de energía: E217485

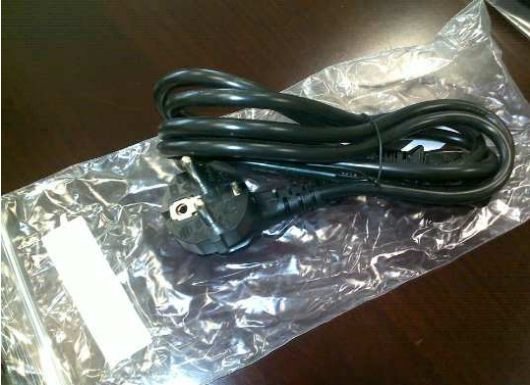

• Descripción del cable de alimentación de CA: Negro, 1.8m, enchufe EU/KR a IEC 60320-C13

Especificaciones:

1. ALCANCE
•    Este documento define la especificación para el ladrillo de alimentación Delta ADP-50YH.

2. DESCRIPCIÓN GENERAL
•    Ladrillo de alimentación externo de 50W ・Nivel VI ・LPS ・Cumple con RoHS

3. ESPECIFICACIONES GENERALES
•    Ladrillo de poder Delta
•    Dimensiones 120mm (L) × 52.5mm (W) × 32.5mm (H) o 110mm (L) × 62.0mm (W) × 31.5mm (H) (sin protrusión ni cable)
•    Peso - Aproximadamente 284g
•    Enchufe - 3 pines (IEC60320-1 C14)
•    Color - Negro
•    Salida - Cable DC


4. ESPECIFICACIONES AMBIENTALES
•    Temperatura de trabajo 0～40℃
•    Humedad de trabajo Delta: 8～95%RH (Bajo condiciones de no condensación）
•    Temperatura de almacenamiento Delta: -20～95℃
•    Humedad de almacenamiento 10～90%RH (Bajo condiciones de no condensación）5～95%RH (Bajo condiciones de no condensación）

5. ESPECIFICACIONES DE ENTRADA
•    Voltaje

•    Frecuencia

•    Corriente de entrada CA - Delta: Max.1.7A

6. ESPECIFICACIONES DE SALIDA (LADRILLO DE PODER）
•    Voltaje de clasificación - DC12V
•    Corriente de salida - Max. 4.16A
•    Voltaje de rizado - Menos de 300mVp-p (Bajo entrada de energía CA normal）

7. ESPECIFICACIONES DE SEGURIDAD
•    Corriente de fuga - Delta: menos de 0.60mA
•    Voltaje de resistencia - 3000VAC, menos de 10mA, 1seg
•    Resistencia de aislamiento - DC500V, mayor a 20MΩ, 1seg
•    Otros


8. REGULACIÓN
•    Ladrillo de poder


9. CONFIABILIDAD
•    MTBF - Delta: 100,000 horas (Bajo 25℃）

10. PRECAUCIONES Y OTROS
•    Solo para ladrillo de poder
•    La garantía queda voidada con modificaciones del cliente.
•    Cambio de especificaciones - Esta especificación se actualizará sin previo aviso.

Fotos





Dibujos
