Este artículo proporciona especificaciones para Elo P/N: E695712, adaptador de corriente de 120W.

Características eléctricas

Características de entrada

Voltaje nominal

• Voltaje de entrada nominal: 100 Vac – 240 Vac.

Rango de voltaje de entrada

• El adaptador debe funcionar de 90 Vac a 264 Vac.

Frecuencia nominal

• Frecuencia nominal: 50 Hz – 60 Hz.

Frecuencia de entrada

• Frecuencia de entrada: 47 Hz – 63 Hz.

Corriente de entrada

• <2.0 A rms en entrada de 100 Vac y carga máxima.

Corriente de arranque

• La corriente de arranque máxima debe ser menor a 150 A en entrada de 264 Vac y no debe causar ningún daño al adaptador.

Eficiencia de energía

• Eficiencia mínima del 88% medida tanto a 115 Vac como a 230 Vac de voltaje de entrada, en condiciones de carga del 25%, 50%, 75% y 100%, incluyendo la pérdida por cable DC.

Potencia en espera

• Potencia máxima en espera de menos de 0.21 W tanto a 115 Vac como a 230 Vac de entrada.

Características de salida

Voltaje de salida nominal

• El voltaje de salida nominal se especifica en 24.0 VDC.

Rango de voltaje de salida

• El voltaje de salida variará de 22.8 VDC a 25.2 VDC cuando se aplique la carga.

Potencia nominal

• Este adaptador soporta una salida continua de 120 Watts bajo todas las condiciones especificadas.

Corriente nominal

• Este adaptador puede operar de 0 A a 5 A, con el voltaje de salida dentro del rango especificado en la sección Rango de voltaje de salida.

Rizado y ruido de salida (Voltaje AC de entrada: 100 V –240 V)

• El voltaje de rizado de salida está limitado a 240 mV pico a pico o menos.
• El voltaje de ruido de salida también está limitado a 240 mV pico a pico o menos.

Métodos de medición:

• T1: Realizado usando un osciloscopio de ancho de banda de 20 MHz.
• T2: Se aplicó un capacitor cerámico de 0.1 µF y un capacitor electrolítico de 10 µF a través de los terminales del conector de salida.
• T3: Mediciones tomadas al final del cable DC.

Estabilidad

El adaptador opera de manera incondicionalmente estable dentro de sus especificaciones de operación normales.

Protección

Protección contra cortocircuitos

• El adaptador protege contra cortocircuitos entre los terminales de salida sin resultar en riesgos de incendio o daño, reanudando la operación normal una vez que se elimina el cortocircuito.

Protección contra sobrecorriente

• Cuando ocurre sobrecorriente (120% < OCP <180%), la potencia de entrada disminuye o cesa la salida sin causar daño, con recuperación automática al remover la condición de sobrecorriente.

Carga máxima

• Mientras opera con una entrada de 100–220 Vac, el voltaje de salida permanece dentro de 18–26 V, con cargas pico específicas definidas como sigue:
• 8 A pico por una duración de 2 ms (ciclo de trabajo aproximadamente 14, asumiendo 2 A RMS), tasa de subida/bajada: 2.5 A/µs.
• 20 A pico por una duración de 100 µs (ciclo de trabajo aproximadamente 40, asumiendo 2 A RMS), tasa de subida/bajada: 2.5 A/µs.

Dimensiones del conector:

• Conector de barril DC de 2.5mm (+/- 0.1mm) ID de pin, 5.5mm (+/- 0.05mm) OD de barril, 8.0mm (+/- 0.3mm) longitud de barril) | Pin central positivo

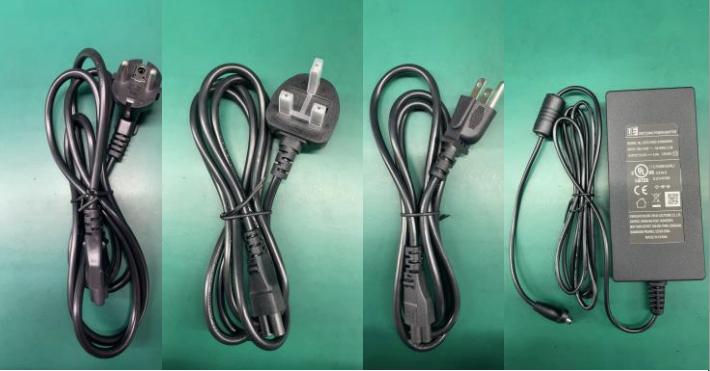

Foto:

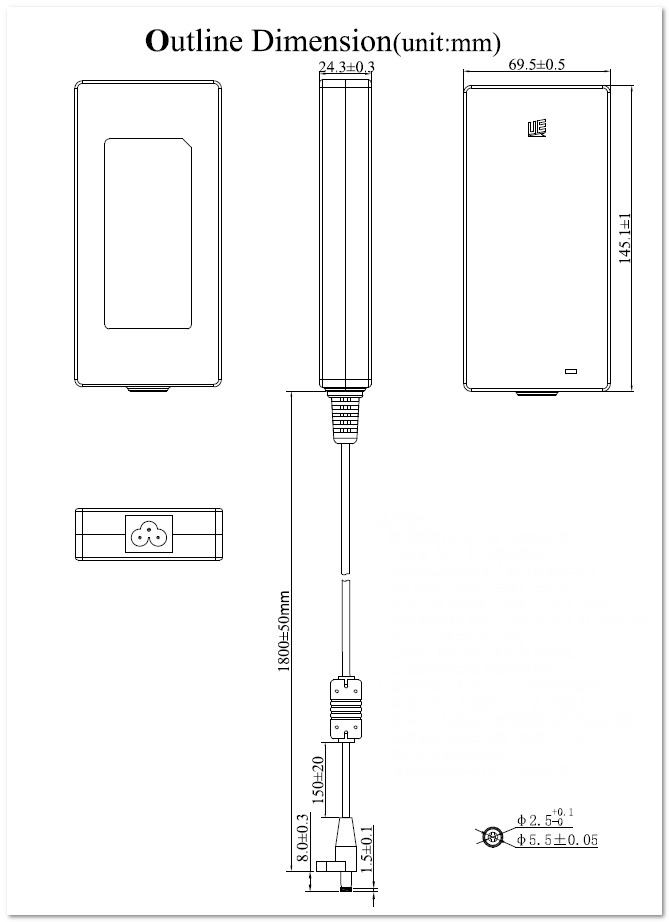

Dibujo:
