¿Dónde puedo encontrar las especificaciones para el adaptador de corriente, P/N: E516762?

Este artículo proporciona especificaciones para el ladrillo de alimentación P/N: E516762.

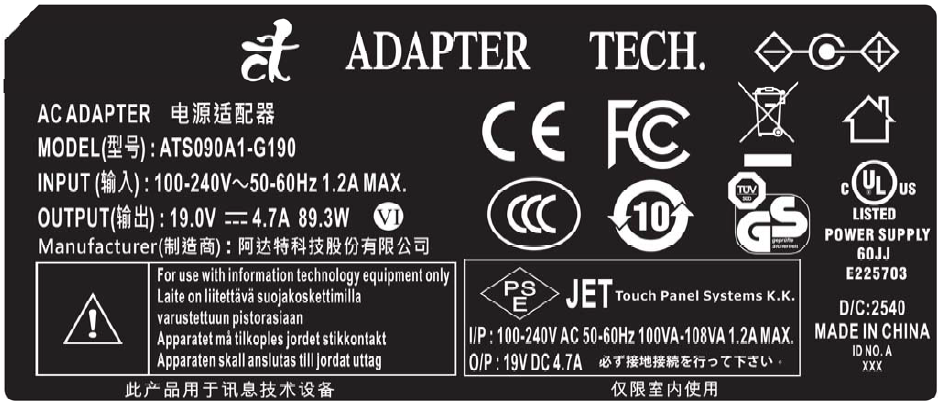

El ATS090A1-G190 es un adaptador de CA-CC universal de 90W diseñado para controladores industriales y aplicaciones I.T.E. Proporciona una salida de 19V CC con alta eficiencia y múltiples características de protección.

Características

Entrada: Universal 100 ~ 240 VAC / 50 ~ 60 Hz, no se requiere interruptor deslizante
Salida: +19.0 V / 0 ~ 4.7 A
Dimensiones del caso: 133.5 (L) × 53.5 (W) × 33.0 (H) ± 1 mm
Eficiencia: Promedio ≥ 88%, ≥ 79% @ 10% de carga
Seguridad: Certificado CUL / UL / GS / PSE / CCC
EMI: CE / FCC Clase B (conducción y radiación)
Protección: OVP, SCP, OCP, OTP
Aplicación: Adecuado para uso I.T.E. y de controladores industriales
Normas: Cumple con DoE Nivel VI / ErP Lote 7

Especificaciones de Entrada

Voltaje: Universal 100 ~ 240 VAC, monofásico
Frecuencia: 50 ~ 60 Hz
Corriente: 1.2 A Máx.
Corriente de arranque: 80 A máx @ 230 VAC (inicio en frío, 25°C, carga completa)
Eficiencia: Promedio ≥ 88% (115 & 230 VAC), ≥ 79% @ 10% de carga
Consumo de energía: ≤ 0.21 W (sin carga)
Factor de potencia: ≥ 0.9 @ carga completa
Nota: Eficiencia promedio (Eff_av) calculada a partir de mediciones de carga del 25%, 50%, 75% y 100%

Especificaciones de Salida

Voltaje de salida DC: +19.0 V ± 5%
Corriente: 4.7 A Máx.
Regulación: 18.05 V min ~ 19.0 V típico ~ 19.95 V máx
Ripple y ruido: 228 mVp-p Máx (ancho de banda de 20 MHz, 0.1 μF + 47 μF condensadores en salida)
Potencia total: 89.3 W Máx.

Características de Protección

Protección contra sobrevoltaje (OVP): 150% Vout Máx, desconexión a 50% de carga
Protección contra cortocircuito (SCP): Auto-recuperación
Protección contra sobrecorriente (OCP): 180% Iout Máx, auto-recuperación
Protección contra sobretemperatura (OTP): Auto-recuperación

Requisitos de Seguridad

Resistencia dieléctrica: Primario a secundario 3000 VAC RMS, Primario a tierra de cuadro 1770 VAC RMS, 1 minuto cada uno
Resistencia de aislamiento: ≥ 10 MΩ, 500 VDC (Primario a Secundario / Primario a Tierra de Cuadro)
Corriente de fuga: <5 mA rms>
Prueba de conexión a tierra: <0.1>

Rendimiento Ambiental y Operacional

Temperatura de operación: -20°C ~ +40°C
Temperatura de almacenamiento: -20°C ~ +80°C
Humedad de operación: 20% ~ 80% RH (sin condensación)
Humedad de almacenamiento: 10% ~ 90% RH (sin condensación)
Enfriamiento: Convección natural de aire

Confiabilidad

MTBF: 300,000 horas (calculado a 25°C usando Telcordia SR-332)

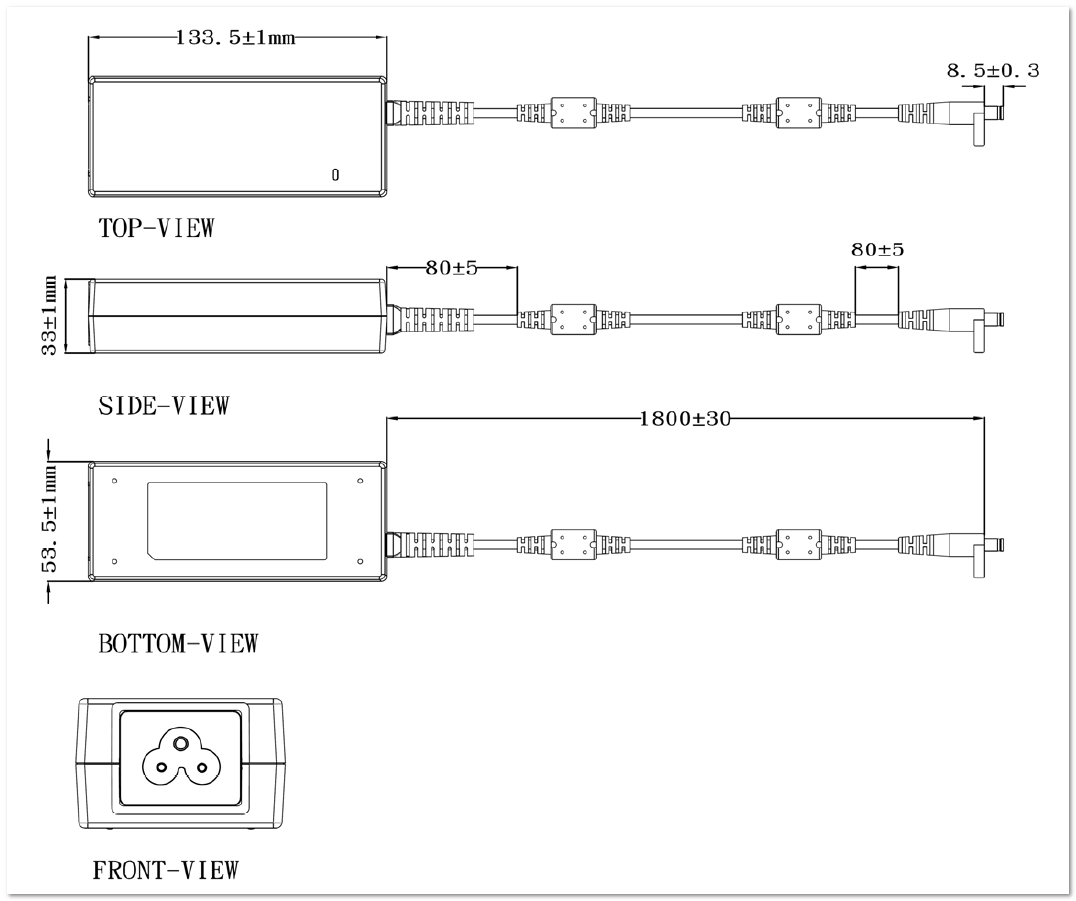

Especificaciones Mecánicas

Peso: 292 g (referencia)
Tipo de cable: Negro UL1185 18AWG (cable + enchufe)

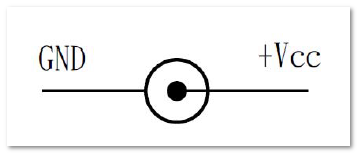

Enchufe: 5.5 × 2.5 × 8.5 mm, asignación de pines de horquilla de afinación y canelura
