Este artículo proporciona información técnica sobre P/N: E695530, cargador USBC PD de 18W con opciones de enchufe (EE. UU., UE, Reino Unido).
Este adaptador de alimentación se envía con el dispositivo Elo Pay de 7 pulgadas.
Especificaciones del Adaptador de Alimentación – Parte N° BQ018-090200CXXMEW0
Clasificación de Voltaje Salida
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
Especificaciones Eléctricas
Requisitos de Entrada
Voltaje de Entrada
Rango de Operación: 100 – 240 VAC
Rango de Diseño: 90 – 264 VAC
Frecuencia de Línea de Entrada
Rango de Operación: 50 – 60 Hz
Rango de Diseño: 47 – 63 Hz
Corriente de Entrada
Máximo: 0.6 A a carga completa con 230 VAC
Corriente de Arranque
Máximo: 70A a 230 VAC (arranque en frío, carga completa, 25 ℃)
La interrupción de entrada suficiente para caer por debajo de la regulación reiniciará la limitación de arranque.
Consumo de Energía
< 0.075 W a entrada de 115/230 VAC con salida de 5V
Eficiencia
Medido al 25%, 50%, 75% y 100% de carga con entrada de 115/230 VAC (60/50Hz), después de 30 minutos de burn-in.
| Salida | DOE VI | CoC V5 Nivel II |
|---|---|---|
| 5V / 3A | 81.39% | 81.84% |
| 9V / 2A | 85.00% | 85.45% |
| 5.9V / 3A | 82.39% | 82.92% |
| 11V / 2A (máx. 18W) | 85.00% | 85.45% |
Requisitos de Salida
Voltaje de Salida Nominal
Modo PD:
| Salida | Regulación de Voltaje | Rango de Carga |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
Modo PPS:
| Salida | Regulación de Voltaje | Rango de Carga |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA (máx. 18W) |
Carga Máxima
A 5V de salida: 6.0A / 1ms bajo condiciones de entrada de 115/230 VAC.

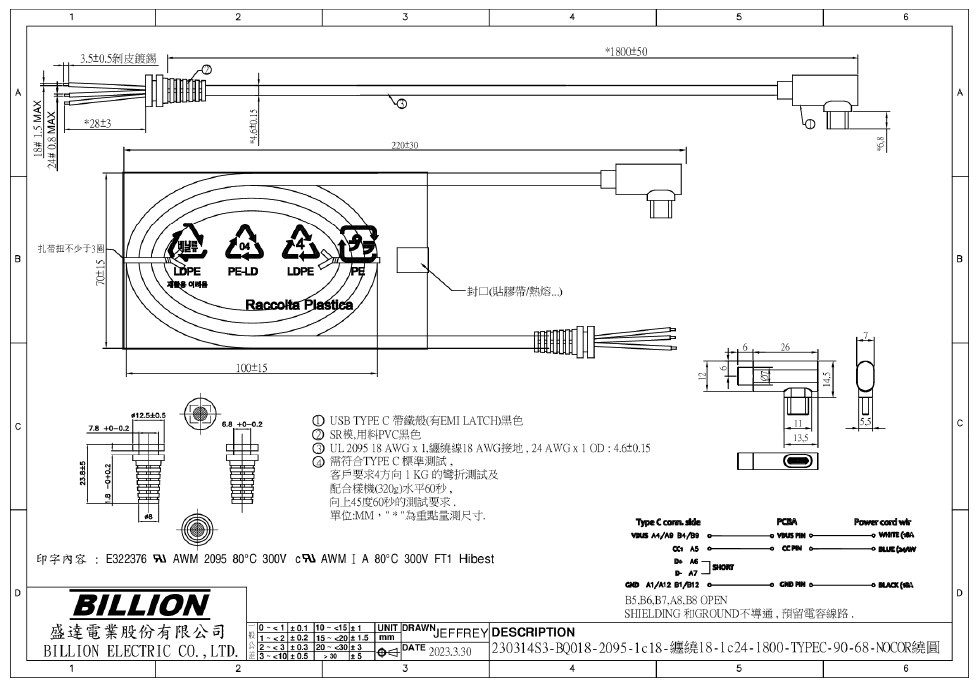

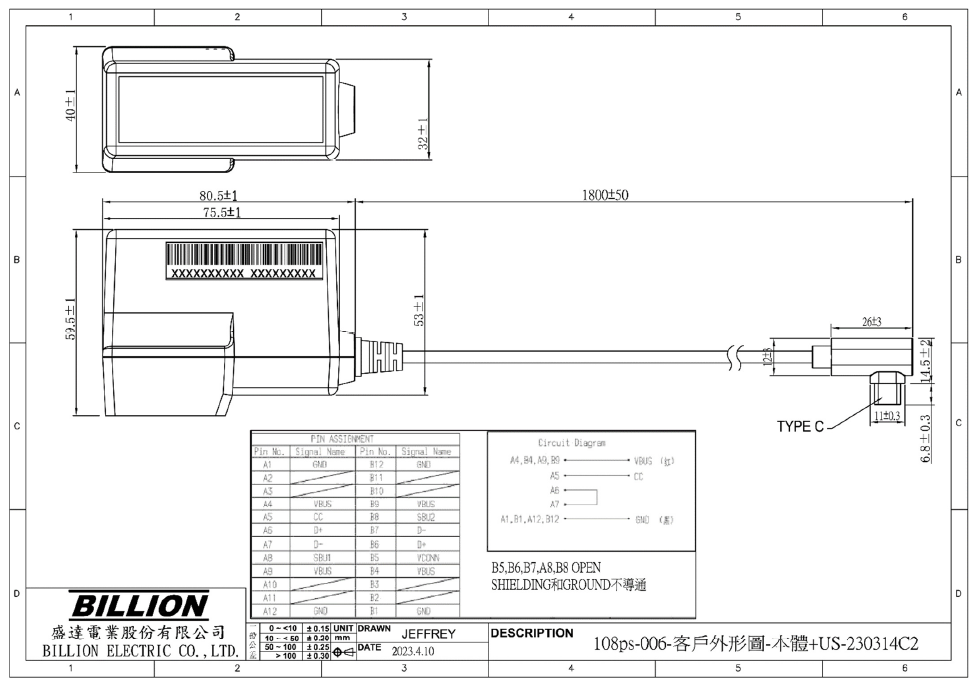

Dibujo:

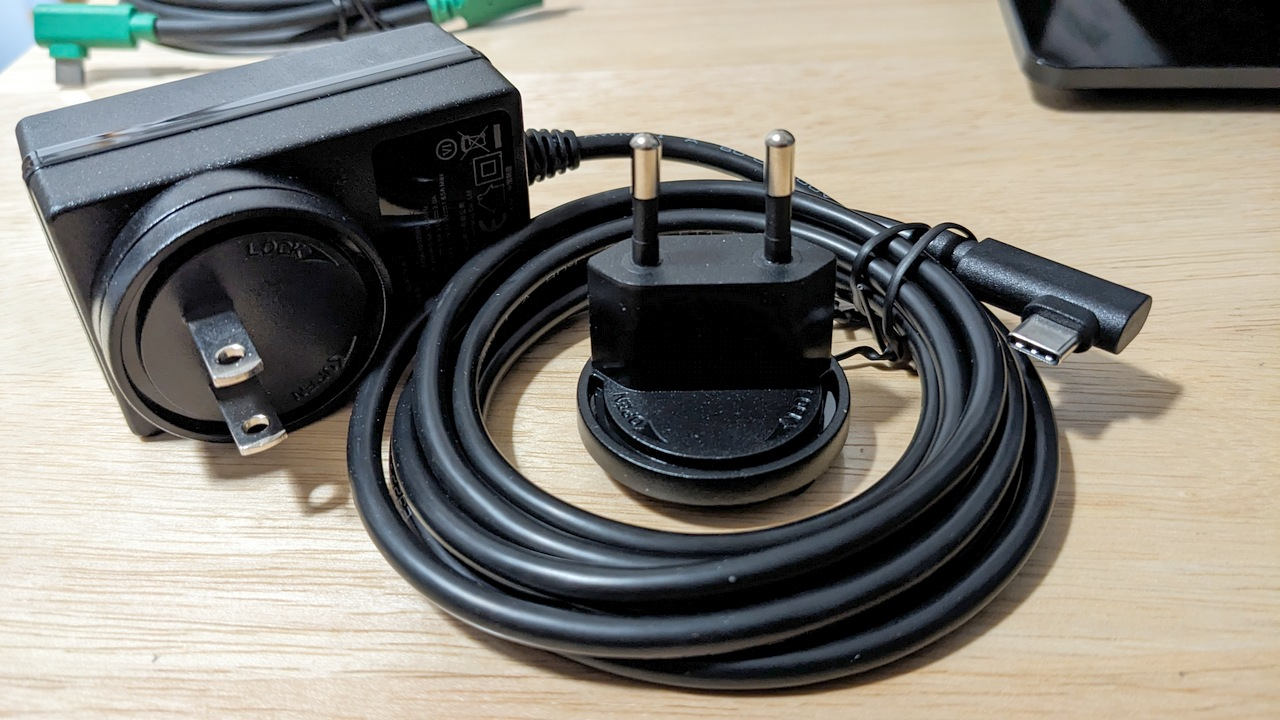

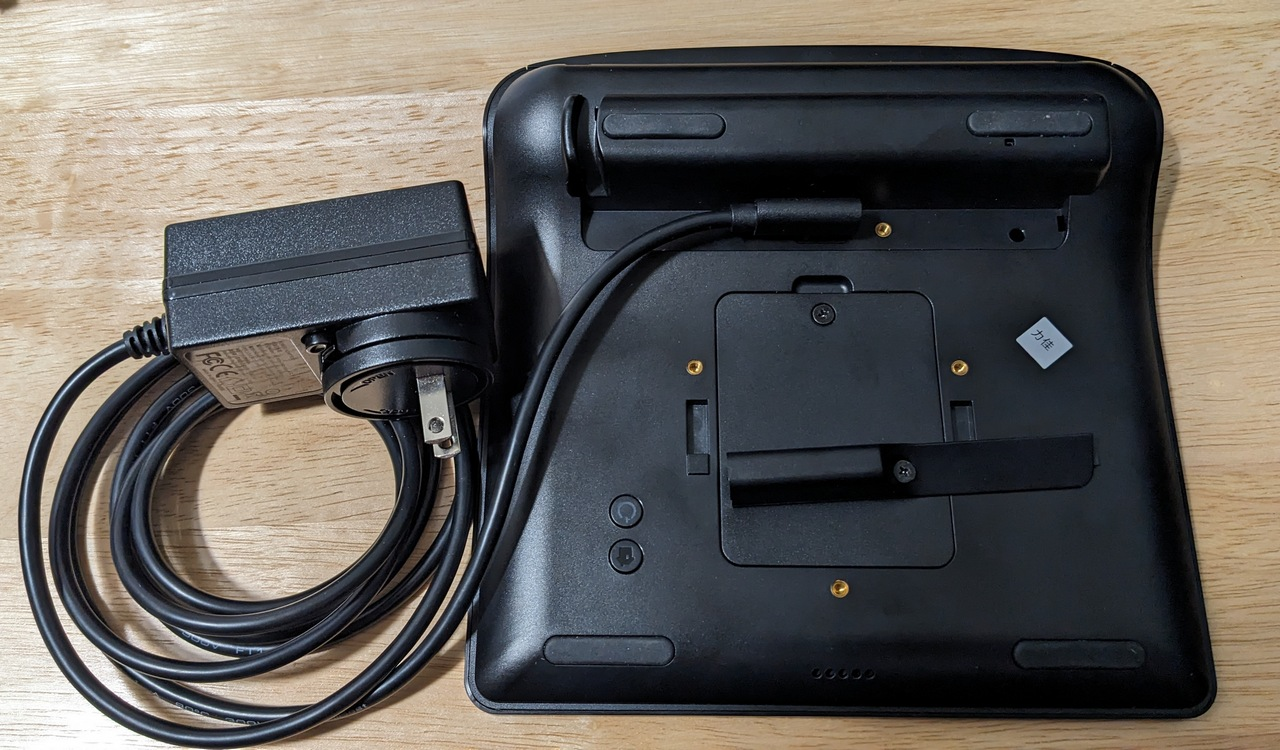

Fotos:
