Este artículo explica dónde encontrar información sobre P/N: E180092, Kit de adaptador de corriente del Reino Unido

La información a continuación es para el adaptador de corriente de 50W vendido para monitores Elo Open Frame utilizados en el Reino Unido.

• Kit de adaptador de corriente Elo, P/N: E180092
• Código UPC: 741149326087
• Descripción P/N de Elo: ELO-PWR-BRICKCAB- LVL6-UK12V, 4.16A, 50W-R
• Geografía destinada: Reino Unido
• P/N de base del adaptador de corriente: E217485
• Descripción del cable de alimentación de CA: Negro, 1.8m, enchufe del Reino Unido a IEC 60320-C13

Especificaciones:

1. ALCANCE
•    Este documento define la especificación para el adaptador de corriente Delta ADP-50YH.

2. DESCRIPCIÓN GENERAL
•    Adaptador de corriente externo de 50W ・Nivel VI ・LPS ・Cumple con RoHS

3. ESPECIFICACIONES GENERALES
•    Adaptador de corriente Delta
•    Dimensiones 120mm (L) × 52.5mm (W) × 32.5mm (H) o 110mm (L) × 62.0mm (W) × 31.5mm (H) (sin protuberancias y cable)
•    Peso - Aproximadamente 284g
•    Enchufe - 3pin (IEC60320-1 C14)
•    Color - Negro
•    Salida - cable DC


4. ESPECIFICACIONES AMBIENTALES
•    Temperatura de trabajo 0～40℃
•    Humedad de trabajo Delta: 8～95%RH (bajo no condensación）
•    Temperatura de almacenamiento Delta: -20～95℃
•    Humedad de almacenamiento 10～90%RH (bajo no condensación）5～95%RH (bajo no condensación）

5. ESPECIFICACIONES DE ENTRADA
•    Tensión

•    Frecuencia

•    Corriente de entrada AC - Delta: Máx.1.7A

6. ESPECIFICACIONES DE SALIDA (ADAPTADOR DE CORRIENTE）
•    Tensión nominal - DC12V
•    Corriente de salida - Máx. 4.16A
•    Tensión de rizado - Menos de 300mVp-p (bajo entrada de potencia AC normal）

7. ESPECIFICACIONES DE SEGURIDAD
•    Corriente de fuga - Delta: menos de 0.60mA
•    Voltaje de aislamiento - 3000VAC, menos de 10mA, 1seg
•    Resistencia de aislamiento - DC500V, mayor que 20MΩ, 1seg
•    Otros


8. REGULACIÓN
•    Adaptador de corriente


9. FIABILIDAD
•    MTBF - Delta: 100,000 horas (bajo 25℃）

10. PRECAUCIONES Y OTROS
•    Solo para adaptador de corriente
•    Garantía anulada con modificación del cliente.
•    Cambio de especificaciones - Esta especificación se actualizará sin previo aviso.

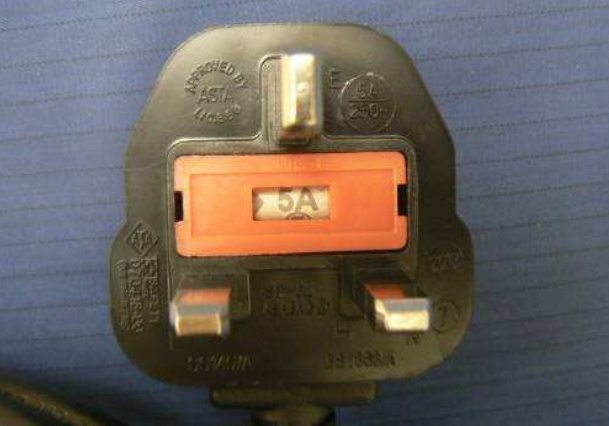

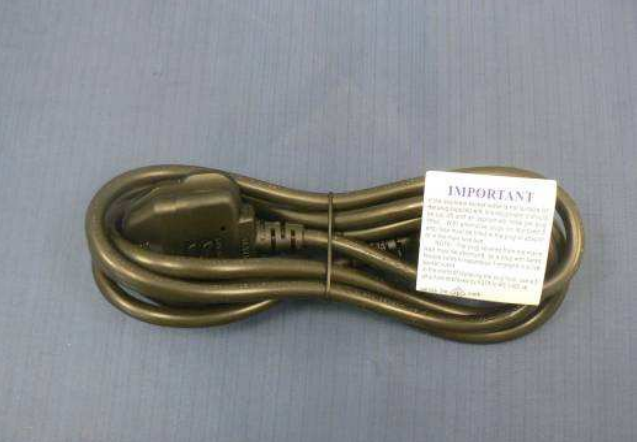

Fotos







Dibujos
