Este artículo proporciona los dibujos y especificaciones para el adaptador de poder E005277
A continuación se presentan las especificaciones y dibujos para el kit de ladrillo de poder E005277.
El kit del adaptador de poder E005277 incluirá uno de los siguientes adaptadores de poder:
- E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
- E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP
Este kit también contiene un (1) cable de alimentación AC: Negro, 1.8m, enchufe NA a IEC 60320-C13
Especificaciones:
1. ALCANCE
• Este documento define la especificación para el ladrillo de poder Delta ADP-50YH o FSP FSP050-DIBAN2.
2. DESCRIPCIÓN GENERAL
• Ladrillo de poder externo de 50W ・Nivel VI ・LPS ・Cumple con RoHS
3. ESPECIFICACIONES GENERALES
• Ladrillo de poder Delta
• Dimensiones 120mm (L) × 52.5mm (W) × 32.5mm (H) o 110mm (L) × 62.0mm (W) × 31.5mm (H) (sin protrusión y cable)
• Peso - Aproximadamente 284g
• Enchufe - 3 pines (IEC60320-1 C14)
• Color - Negro
• Salida - Cable DC
• Dimensiones 120mm (L) × 52.5mm (W) × 32.5mm (H) o 110mm (L) × 62.0mm (W) × 31.5mm (H) (sin protrusión y cable)
• Peso - Aproximadamente 284g
• Enchufe - 3 pines (IEC60320-1 C14)
• Color - Negro
• Salida - Cable DC
o Longitud Aproximadamente 1.8m
o Cable 17AWG
o Enchufe Exterior φ5.5 Interior φ2.1
o Cable 17AWG
o Enchufe Exterior φ5.5 Interior φ2.1
4. ESPECIFICACIONES AMBIENTALES
• Temperatura de trabajo 0～40℃
• Humedad de trabajo Delta: 8～95%RH (Bajo no condensación）
• Temperatura de almacenamiento Delta: -20～95℃
• Humedad de almacenamiento 10～90%RH (Bajo no condensación）5～95%RH (Bajo no condensación）
• Humedad de trabajo Delta: 8～95%RH (Bajo no condensación）
• Temperatura de almacenamiento Delta: -20～95℃
• Humedad de almacenamiento 10～90%RH (Bajo no condensación）5～95%RH (Bajo no condensación）
5. ESPECIFICACIONES DE ENTRADA
• Voltaje
o Valor nominal AC100-240V
o Rango utilizable AC90-264V
o Rango utilizable AC90-264V
• Frecuencia
o Valor nominal 50 ／60Hz
o Rango utilizable 47-63Hz
o Rango utilizable 47-63Hz
• Corriente de entrada AC - Delta: Max.1.7A
6. ESPECIFICACIONES DE SALIDA (LADRILLO DE PODER)
• Voltaje nominal - DC12V
• Corriente de salida - Max. 4.16A
• Voltaje de ondulación - Menos de 300mVp-p (Bajo entrada de poder AC normal）
• Corriente de salida - Max. 4.16A
• Voltaje de ondulación - Menos de 300mVp-p (Bajo entrada de poder AC normal）
7. ESPECIFICACIONES DE SEGURIDAD
• Corriente de fuga - Delta: menos de 0.60mA
• Voltaje de resistencia - 3000VAC, menos de 10mA, 1seg
• Resistencia de aislamiento - DC500V, mayor que 20MΩ, 1seg
• Otros
• Voltaje de resistencia - 3000VAC, menos de 10mA, 1seg
• Resistencia de aislamiento - DC500V, mayor que 20MΩ, 1seg
• Otros
o Función OVP
o Función SCP
o Función SCP
8. REGULACIÓN
• Ladrillo de poder
o Seguridad: PSE, UL, c-UL, Argentina S-Mark, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick
o EMI: VCCI-B, CE, FCC, C-Tick
9. CONFIABILIDAD
• MTBF - Delta: 100,000 horas (Bajo 25℃）
10. GARANTÍA
• El período de garantía es de 3 años.
• Reemplazamos la producción dentro del período de garantía
• Servicios de pago por fare están disponibles después del período de garantía.
• No hay cargos en caso de operación incorrecta dentro de la garantía.
• Reemplazamos la producción dentro del período de garantía
• Servicios de pago por fare están disponibles después del período de garantía.
• No hay cargos en caso de operación incorrecta dentro de la garantía.
11. PRECAUCIONES Y OTROS
• Solo para ladrillo de poder
• La garantía se anula con modificación por parte del cliente.
• Cambio de especificaciones - Esta especificación se actualizará sin previo aviso.
• La garantía se anula con modificación por parte del cliente.
• Cambio de especificaciones - Esta especificación se actualizará sin previo aviso.
Fotos

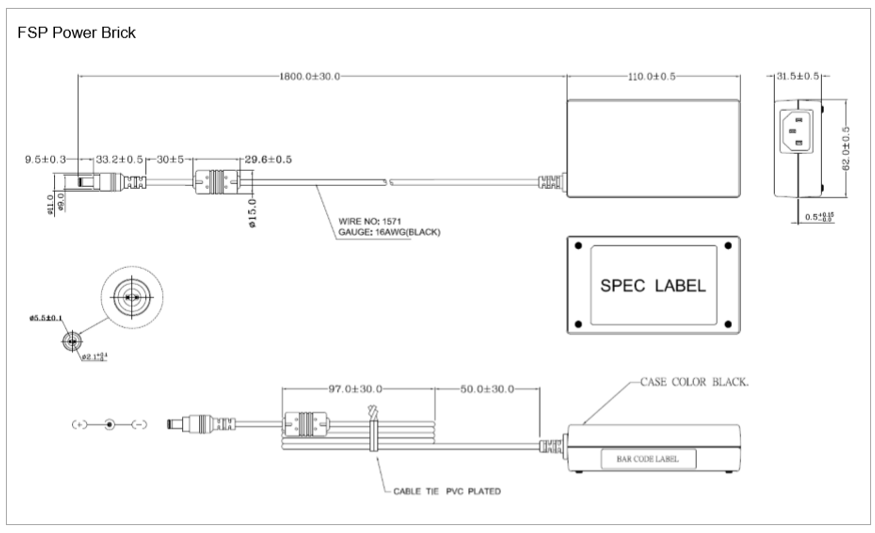

Dibujos
