Este artículo proporciona especificaciones para Elo P/N: E336671, Delta ADP-60KD BS, adaptador de alimentación de 12V/60W.
1. Eléctrico
1.1 Características de entrada
Tensión nominal: 100–240 Vac
Rango de tensión de entrada: 90–264 Vac
Frecuencia nominal: 50 Hz o 60 Hz, monofásico
Rango de frecuencia: 47–63 Hz
Corriente de entrada: 1.7A máx a 90 Vac
Corriente de arranque (Inicio en frío): Limitada al 22% del margen de clasificación I²t del fusible de entrada
Eficiencia (Calentamiento):
• 84% mínimo a tensión nominal de entrada, carga máxima (medido al final del cable DC)
• Eficiencia en modo activo: 88% de eficiencia promedio al 25%, 50%, 75% y 100% de carga (115 Vac & 230 Vac después de 30 min de calentamiento)
Consumo de energía en carga pequeña: Medido a 115 Vac/60 Hz y 230 Vac/50 Hz
1.2 Características de salida
Tensión nominal: 12V
Rango de tensión: 11.4V–12.6V a carga de 0–5A
Corriente: 0–5A dentro del rango especificado
Rizado y ruido: ≤380 mV pico a pico
• Medido con ancho de banda de osciloscopio de 20 MHz
• Capacitor HF de 0.1 µF + capacitor electrolítico de 10 µF a través de los terminales de salida
• Al final del cable DC
Retraso de encendido: <5 segundos a entrada de 90 Vac
Tiempo de retención: ≥10 ms a 115 Vac y 80% de carga máxima
Tiempo de subida: <100 ms (10%–90% de tensión de salida) a línea nominal y carga máxima
Respuesta transitoria de carga: Dentro de la regulación para pasos de carga de 0–50% y 50–100% a 1.0A/µs, 1Hz–5kHz
Exceso de tensión: <14V
Protecciones:
• Sobrevoltaje: Desconexión a >18V, reinicio por ciclo de CA
• Sobrecorriente: Desconexión a <8A, reinicio por ciclo de CA
• Cortocircuito: Desconexión, reinicio por ciclo de CA
• Sobretemperatura: Apagado ≥95°C, reinicio por ciclo de CA
Carga de capacitancia: Puede soportar 1000 µF de capacitancia sin apagarse
2. Ambiental
2.1 Temperatura
Operativo: 10°C a +40°C (carga completa)
Almacenamiento/Transporte: -20°C a +85°C
2.2 Humedad
Operativo: 8%–95% HR, sin condensación
Almacenamiento/Transporte: 5%–95% HR, sin condensación
2.3 Inmunidad
Pico de rayo (IEC-61000-4-5 Nivel 3):
• L-N: 4 kV / 1.2*50µs, 5 veces – Sin daños
• L-FG: 6 kV / 1.2*50µs, 5 veces – Sin daños
EFT (IEC-61000-4-4 / EN 61000-4-4): Nivel 2 (1 kV) – Sin daños
2.4 Descarga Electroestática (ESD)
±12 kV descarga por aire – Sin daños
±8 kV descarga por contacto – Sin daños
2.5 Seguridad y eléctrico
Resistencia al dieléctrico: 3000 Vdc durante 1s (corte de 10 mA)
Corriente de fuga: <100 µA a 250 Vac/50 Hz
Resistencia de aislamiento: ≥20 MΩ a 500 Vdc / 10 mA durante 1 min
2.6 Cumplimiento y vida útil
Cumplimiento EMI: CISPR 22 Clase B, VCCI Clase B, FCC
MTBF: 100,000 horas (25°C, carga máxima, voltaje normal)
Incremento de temperatura del case: ≤45°C a 60W, 25°C ambiente, 100 Vac/60 Hz, carga de 5A
Vida útil del capacitor: ≥30,000 horas a carga completa, 25°C, 100 Vac/60 Hz & 240 Vac/50 Hz
3. Mecánico
Dimensiones: 120.0 × 52.5 × 32.5 mm
Color: Negro
Tipo de entrada CA: Conector C14
Conector DC: OD = 5.5 mm, ID = 2.5 mm, Longitud = 11.0 mm

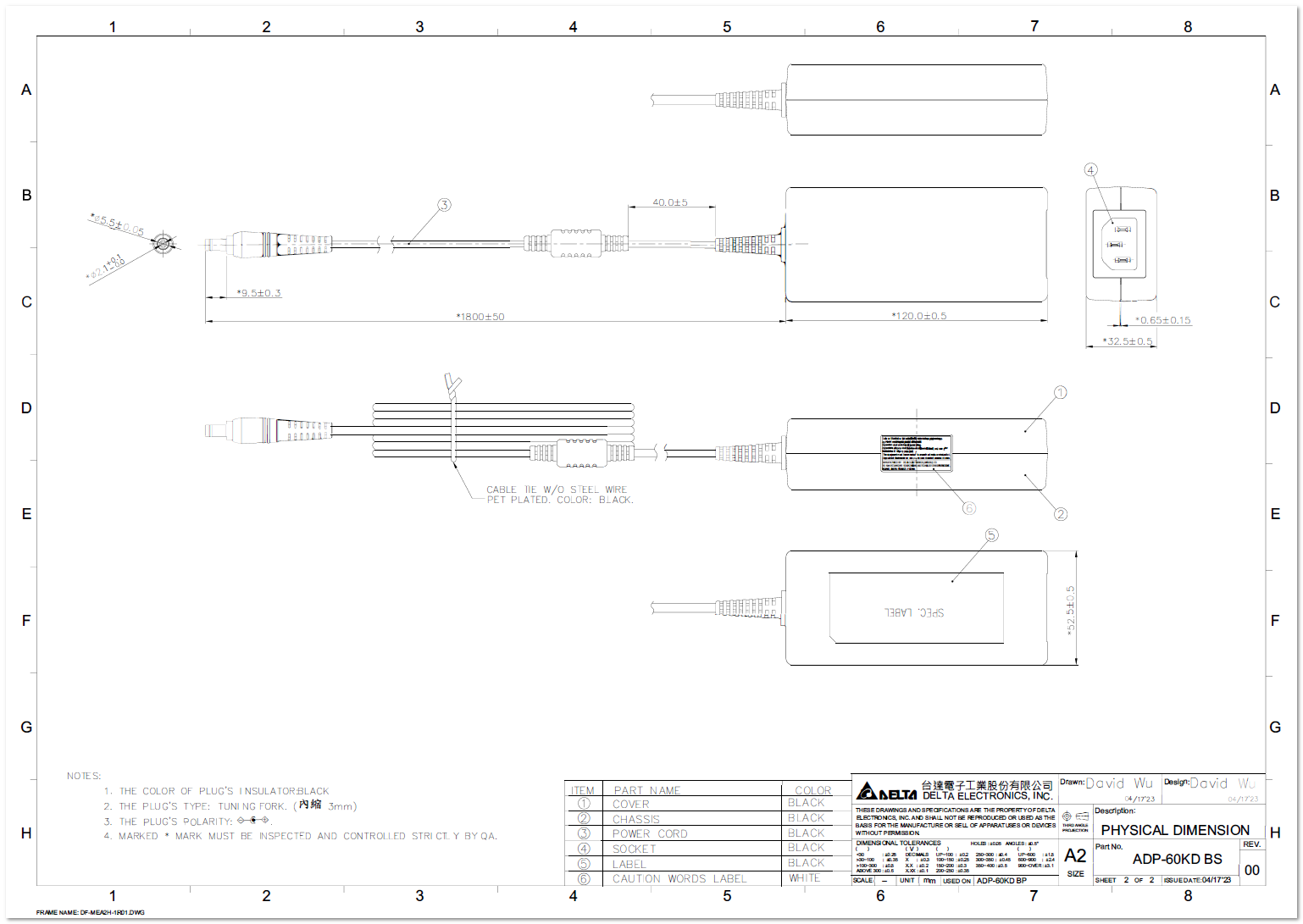

Dibujo:
