Cet article fournit des étapes pour orienter un moniteur Elo en mode portrait

Une question courante est : "Puis-je orienter mon écran tactile Elo en mode portrait au lieu du mode paysage ?"

Réponse : Oui, voir ci-dessous pour plus de détails.

Rotation vidéo
Les écrans tactiles sont considérés comme des "dispositifs esclaves", ce qui signifie qu'ils répondent aux commandes envoyées par un autre appareil tel qu'un ordinateur, un ordinateur portable, une tablette ou un autre contrôleur. L'écran tactile n'a pas de capacités intégrées pour faire pivoter la vidéo. Cela ne peut pas être accompli par le menu d'affichage à l'écran (OSD) (voir la fin de cet article pour des informations sur l'OSD).

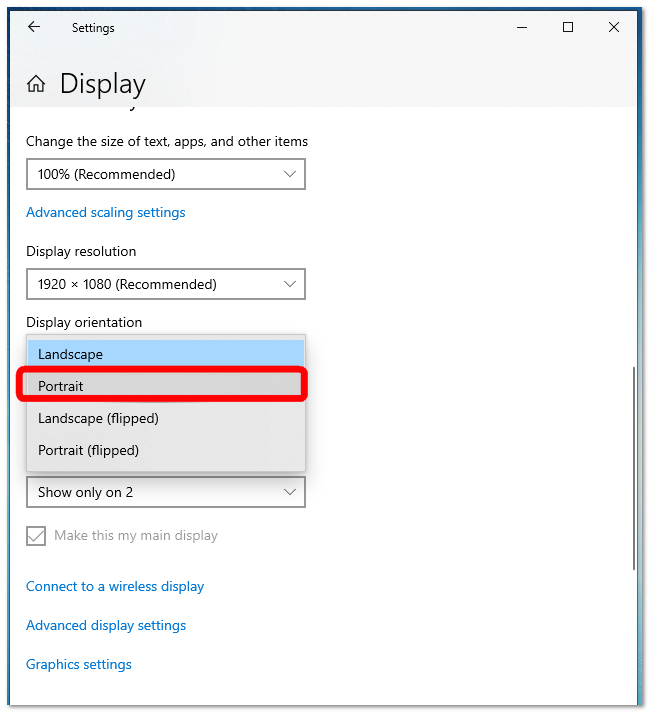

Pour que l'écran tactile soit placé en mode portrait, vous devez configurer la carte graphique de votre ordinateur pour qu'elle sorte en mode portrait. Dans la plupart des systèmes Windows, vous vous rendriez dans Paramètres de démarrage Système Affichage et choisiriez soit portrait soit paysage dans une liste déroulante. Si vous utilisez un autre système d'exploitation comme Linux, Mac ou Android, veuillez consulter les instructions de votre fabricant d'ordinateur sur la façon de faire pivoter la vidéo.

• Après avoir placé l'écran tactile en mode portrait, il se peut que vous deviez réaligner l'écran tactile pour qu'il réponde correctement.

Montage d'écran de bureau en mode portrait
Tous les écrans tactiles à format standard (moniteurs carrés) peuvent être montés en mode portrait sur le support, car ces moniteurs ont des dimensions carrées.

Sur les moniteurs de bureau à écran large, il se peut qu'il ne soit pas possible de monter en mode portrait sur le support de bureau en raison des dimensions du moniteur en conjonction avec l'espace admissible entre le support et le bureau.

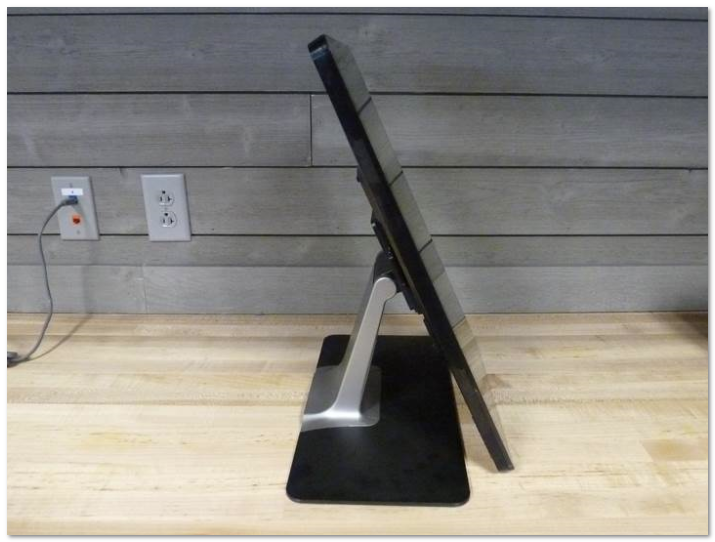

Ci-dessous, un écran tactile 2202L à écran large est monté en mode portrait sur le support de bureau. Notez le manque de mouvement disponible lorsqu'il est monté de cette façon. Le bas du moniteur repose sur la table, n'autorisant pas l'écran tactile à être placé en position complètement droite.


Tous les moniteurs Elo sont équipés d'un support VESA standard à l'arrière, certains sont à 75 mm, d'autres à 100 mm, et certains ont les deux. Le support VESA vous permet de retirer le support et de monter le moniteur sur n'importe quel support compatible VESA, c'est-à-dire : support mural, support bras, etc.

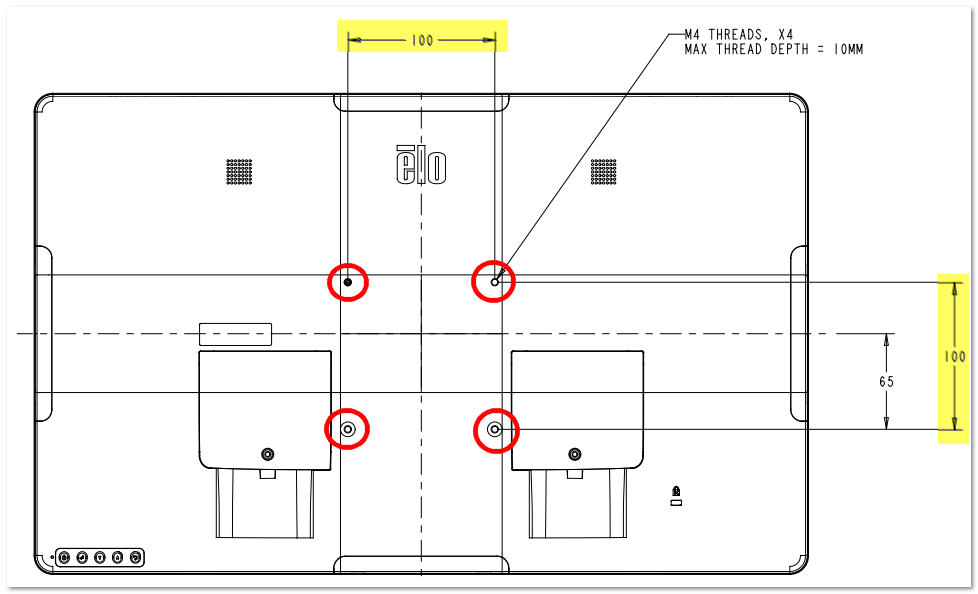

Ci-dessous, le support VESA de 100 mm à l'arrière d'un écran tactile de bureau Elo ET2203LM.

• Vérifiez toujours le Manuel de l'utilisateur de votre écran tactile Elo pour des informations sur le montage approprié.

Montage d'écrans tactiles à cadre ouvert et IDS en mode portrait

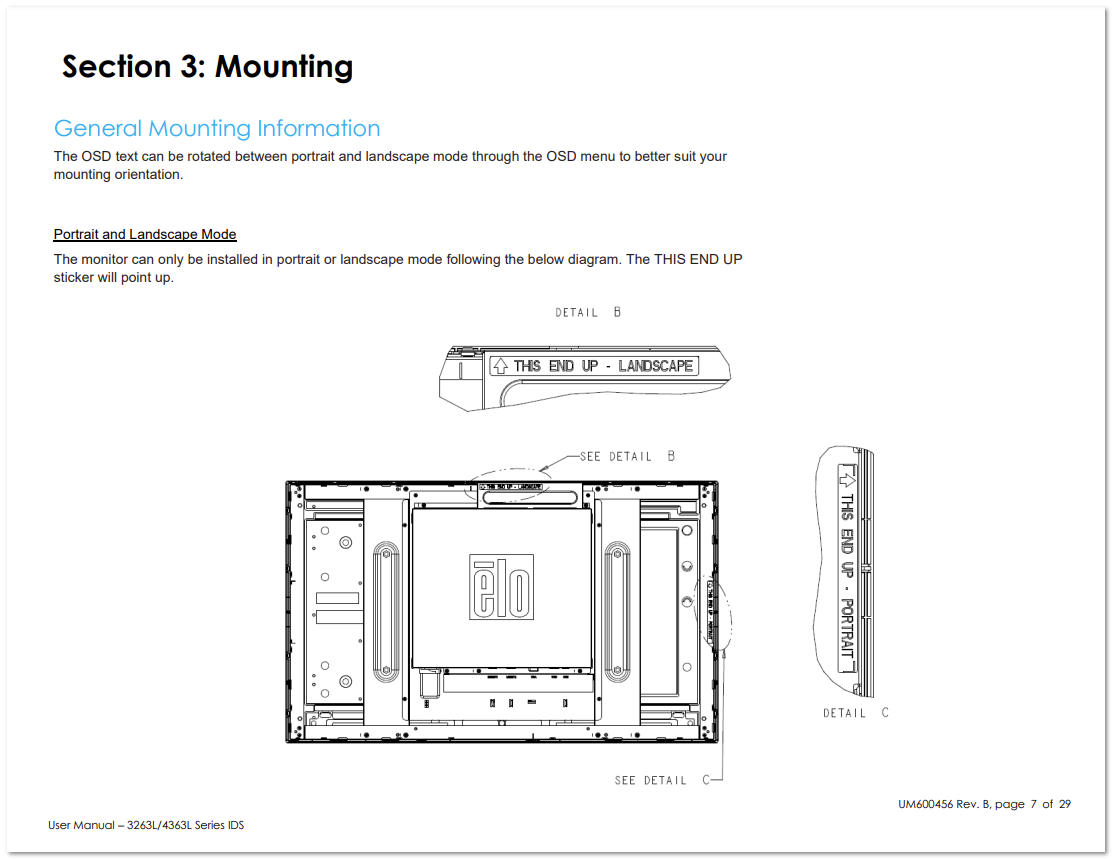

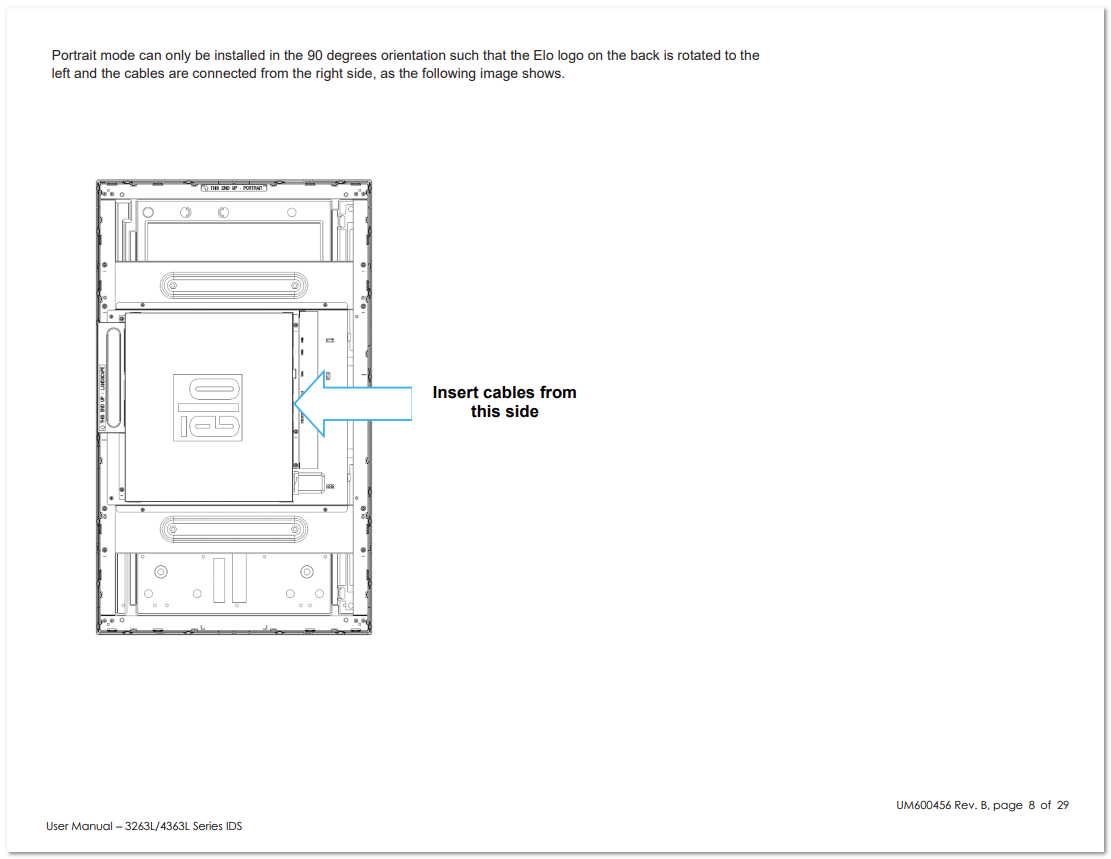

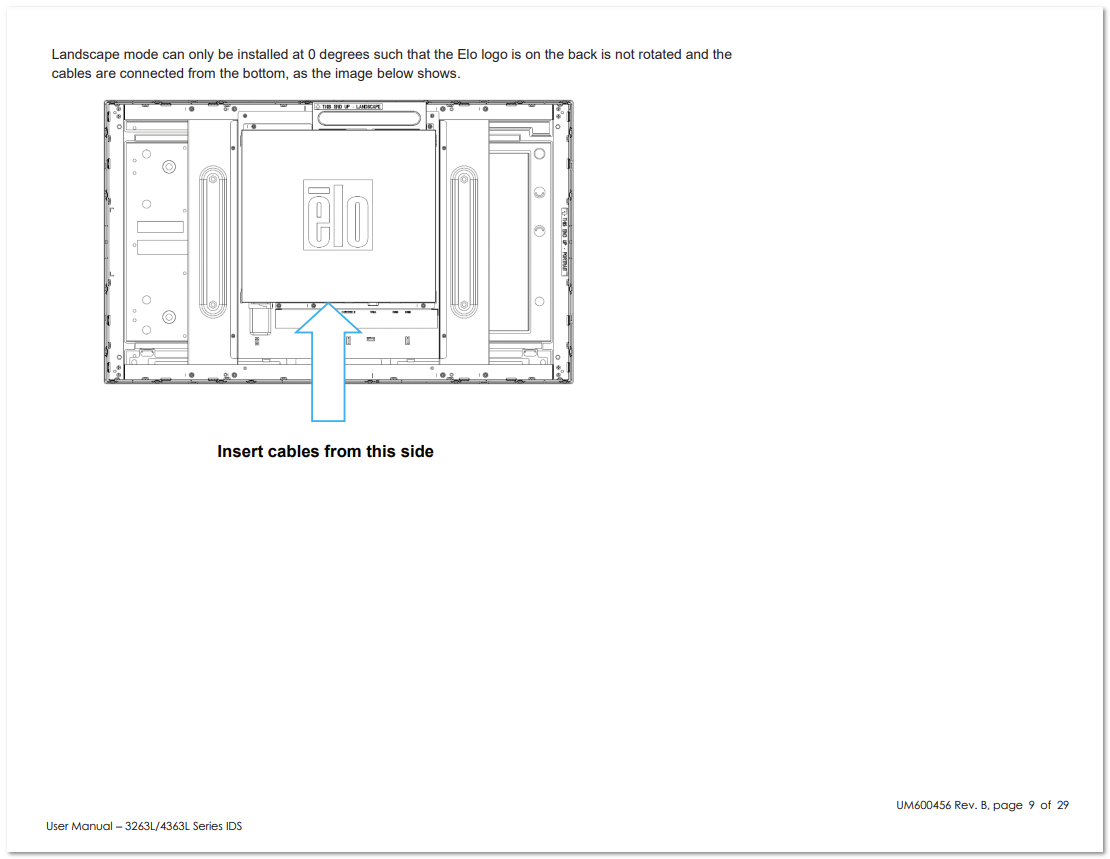

Les écrans tactiles à cadre ouvert et IDS sont conçus pour être montés en mode paysage ou portrait. Le Manuel de l'utilisateur du produit montrera comment orienter correctement l'écran tactile pour une ventilation appropriée, voir l'exemple ci-dessous du Manuel de l'utilisateur de la série 3263L/4363L IDS :




Informations OSD
Tous les écrans tactiles Elo ont un menu d'affichage à l'écran (OSD). Certains écrans tactiles ont la capacité de faire pivoter le texte du menu OSD (pas la vidéo d'affichage). Cela vous permet d'orienter le menu OSD dans la même orientation que l'affichage vidéo pour une facilité d'utilisation. Voir l'exemple ci-dessous pour l'écran tactile à cadre ouvert ET1099L :

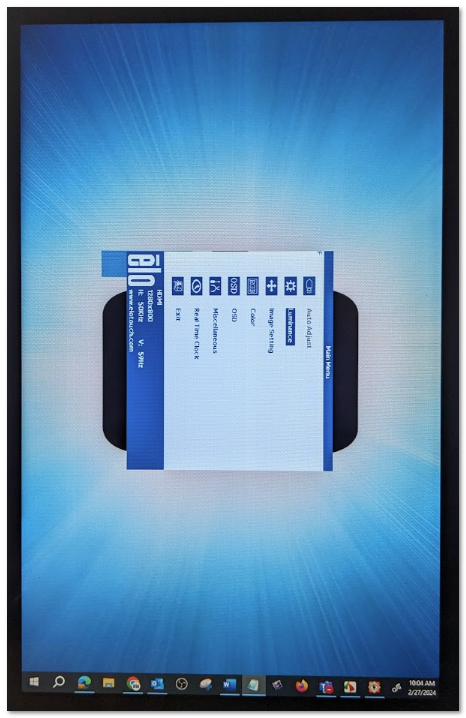

Moniteur avec vidéo pivotée en portrait mais le menu OSD est toujours en mode paysage par défaut

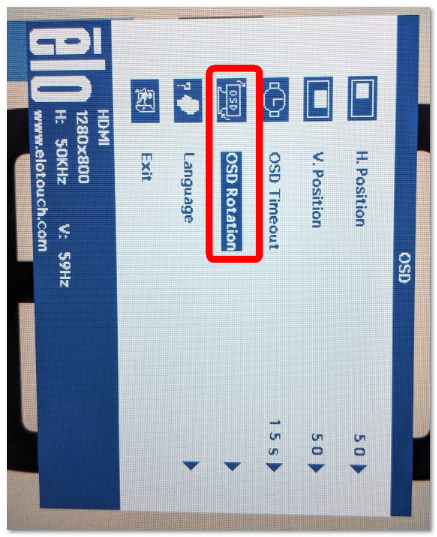

Nous entrons dans la section OSD, puis dans la Rotation OSD

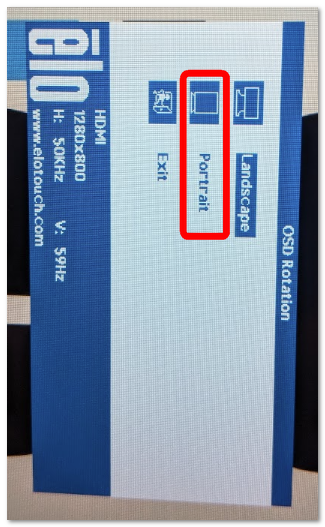

Sélectionnez Portrait dans le menu

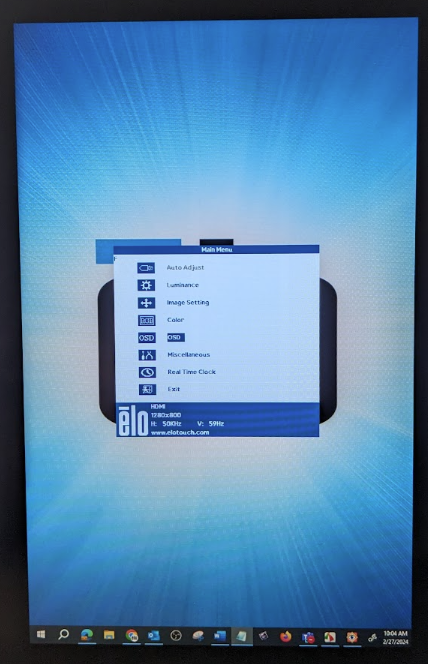

Le menu OSD est maintenant en mode Portrait pour correspondre à la vidéo
