Cet article explique pourquoi les dimensions de l'alimentation du moniteur diffèrent de la taille du connecteur de l'adaptateur.

Réponse courte : Elles sont mesurées de différents côtés de la connexion (prise vs. fiche) et utilisent différents points de référence. La prise du moniteur indique son broche centrale et son alésage d'entrée, tandis que l'adaptateur indique le trou intérieur de la fiche et le baril extérieur. Elles sont conçues pour s'emboîter.

Vue d'ensemble

• Exemple (Elo 1504L):
  • Spécifications du moniteur : “Prise DC (diamètre extérieur de broche de 2,0 mm, diamètre intérieur de baril de 6,4 mm)”
  • Fiche de l'adaptateur d'alimentation : “Baril extérieur de 5,5 mm × trou intérieur de 2,1 mm”
• Cette différence est normale et intentionnelle. Les pièces sont conçues pour s'emboîter de manière sécurisée.

Comment les mesures sont équivalentes

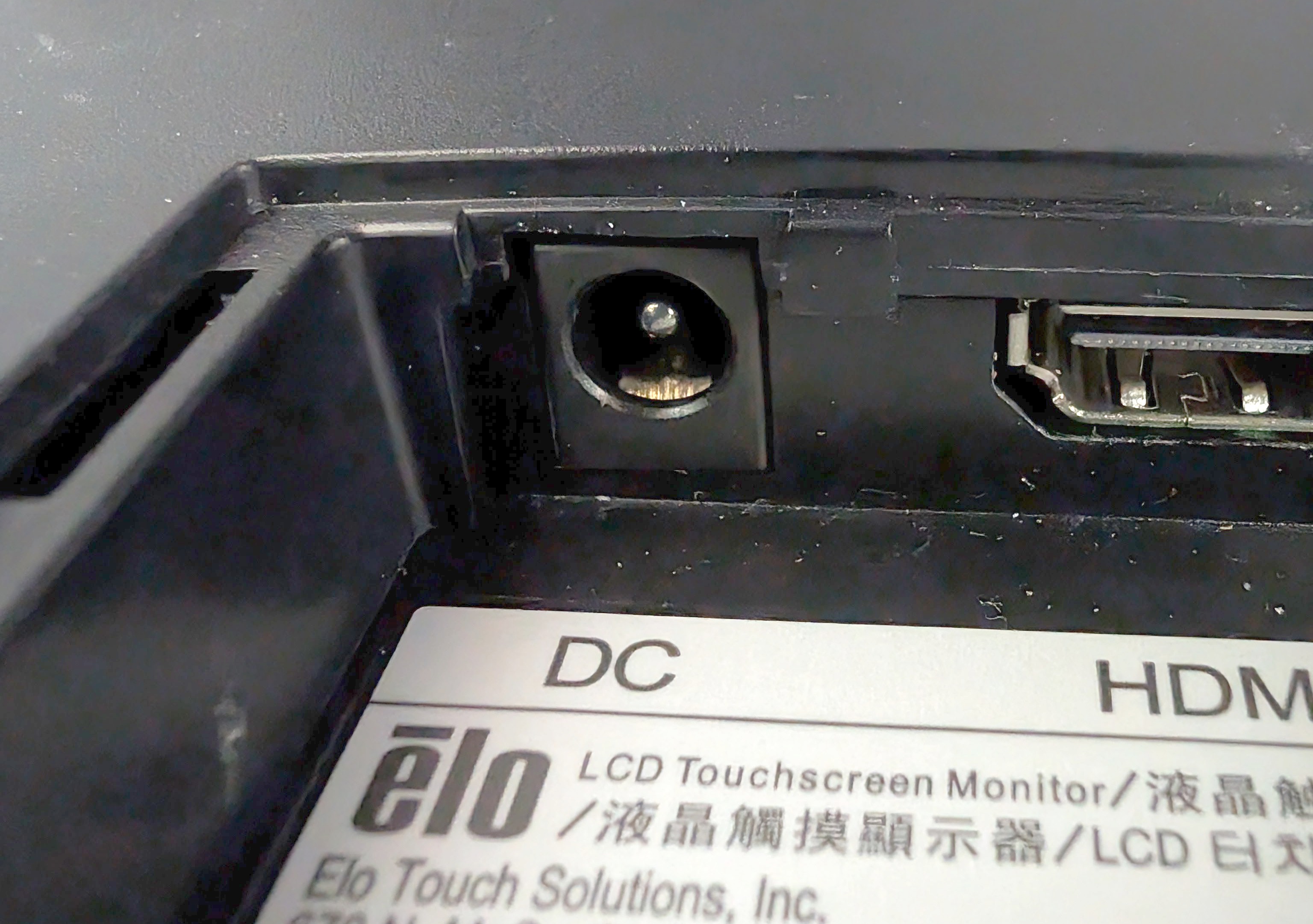

• Prise (sur le moniteur):
  • 2,0 mm = diamètre de la broche centrale de la prise
  • 6,4 mm = diamètre de l'alésage/collier d'entrée (un guide, pas le contact)

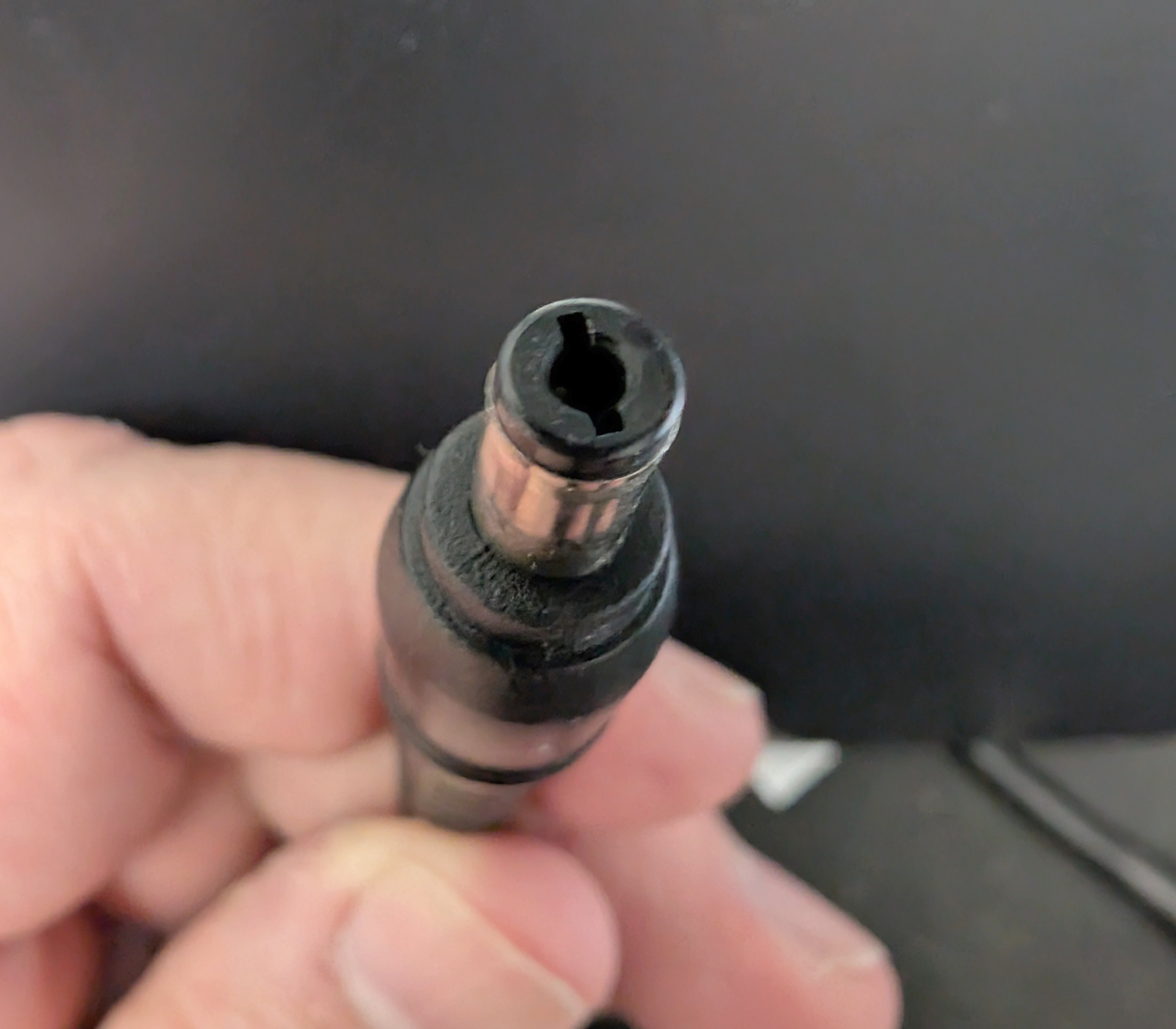

• Fiche (sur l'adaptateur):
  • 5,5 mm = diamètre extérieur (DE) du baril de la fiche
  • 2,1 mm = diamètre intérieur (DI) du trou de la fiche

Broche centrale : 2,0 mm vs. 2,1 mm

• La broche centrale de la prise est de 2,0 mm (côté moniteur).
• Le trou intérieur de la fiche est de 2,1 mm (côté adaptateur).
• Cette différence de 0,1 mm est un jeu intentionnel permettant à la fiche de glisser facilement tandis que les contacts à ressort de la prise maintiennent une pression adéquate pour une connexion électrique fiable.

“Diamètre intérieur du baril de 6,4 mm” (côté prise)

• La valeur de 6,4 mm est l'alésage/entrée de la prise, pas la taille du contact électrique.
• À l'intérieur de la prise, les contacts à ressort sont dimensionnés pour saisir un baril de fiche de 5,5 mm.
• L'alésage plus grand de 6,4 mm fournit une marge d'insertion et une tolérance pour que la fiche de 5,5 mm s'asseye complètement et de manière cohérente.

Résumé de compatibilité

• Bien que les chiffres diffèrent, la fiche d'adaptateur fournie de 5,5 mm × 2,1 mm est entièrement compatible avec une prise à broche de 2,0 mm et un alésage d'entrée de 6,4 mm. Cette association est standard et fournit une connexion d'alimentation sécurisée et correcte.

Vérifications des meilleures pratiques

• Vérifiez toujours que la tension, l'intensité nominale et la polarité (généralement positive au centre) correspondent aux exigences du moniteur avant utilisation.

Référence visuelle

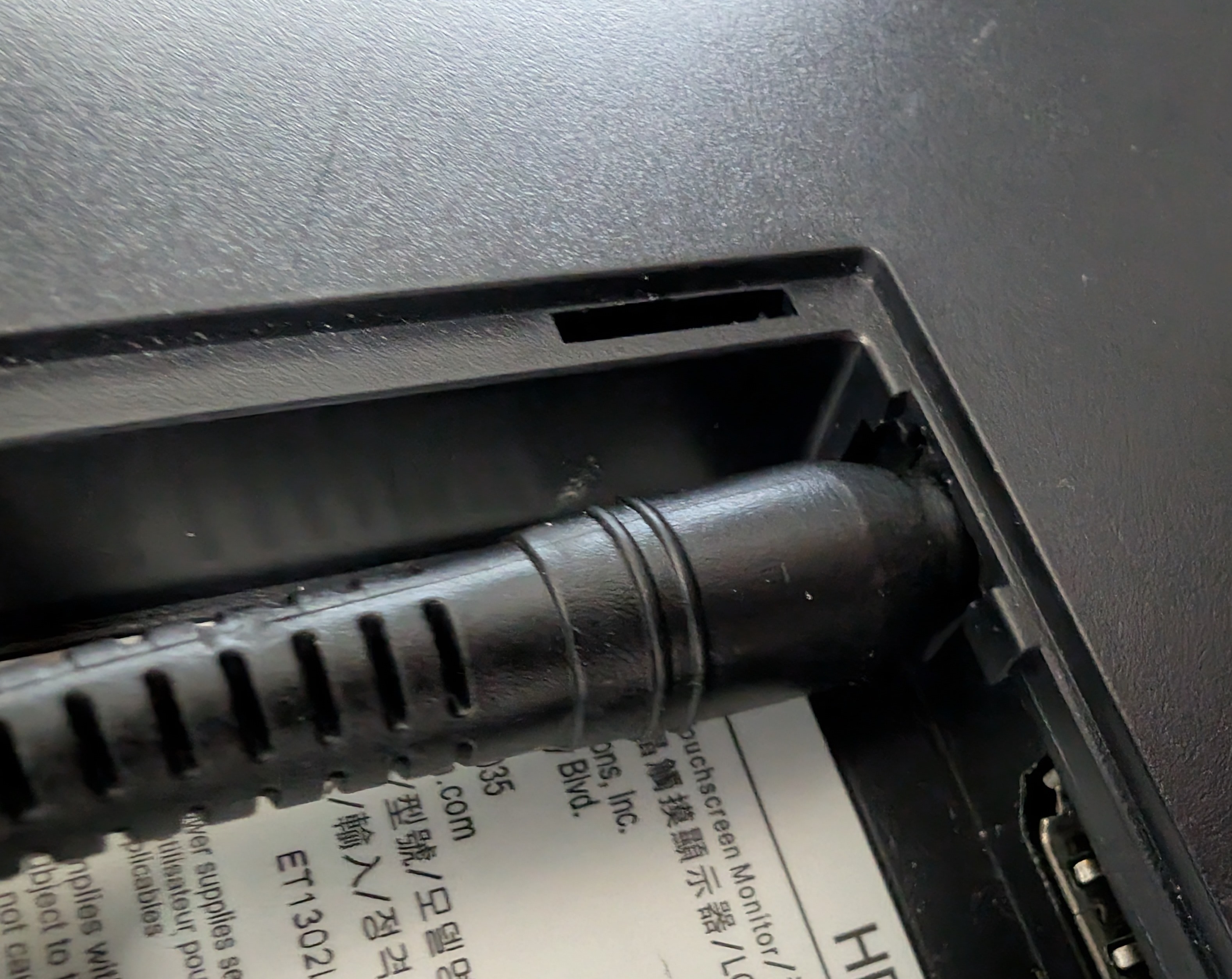

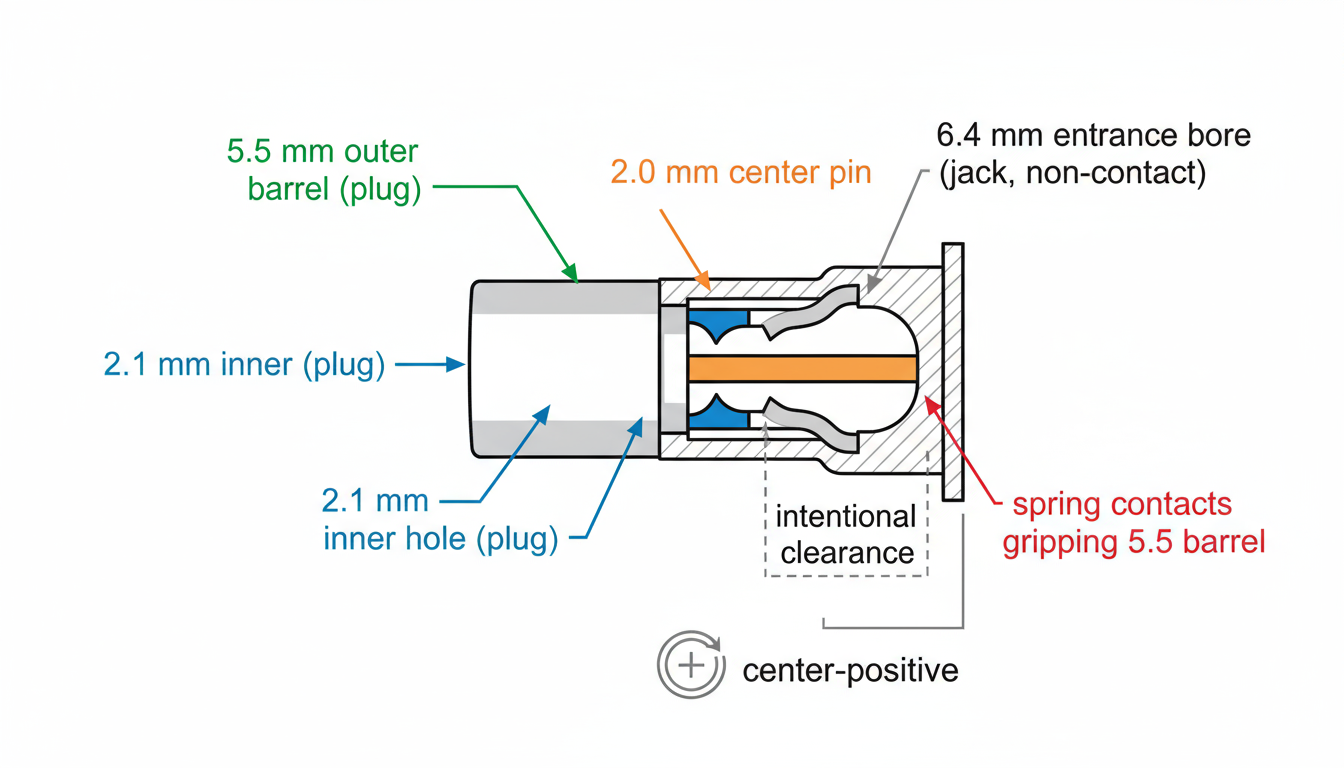

• Voir les photos/diagramme ci-dessous pour une coupe transversale codée par couleur montrant:
  • Baril de fiche de 5,5 mm (contacté par les ressorts de la prise)
  • Trou intérieur de fiche de 2,1 mm sur une broche de prise de ~2,0 mm (jeu intentionnel)
  • Alésage d'entrée de prise de 6,4 mm (guide sans contact)
