Directives de connexion d'alimentation pour les moniteurs tactiles Elo
Cet article clarifie les méthodes appropriées de connexion d'alimentation pour les moniteurs tactiles Elo — désormais une partie de Zebra Technologies — qui disposent de configurations d'entrée doubles.

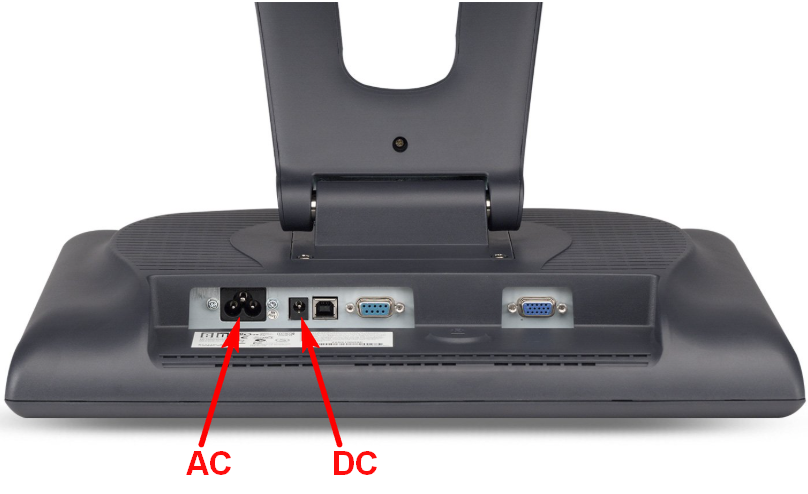

Configurations d'alimentation doubles : Certains modèles de moniteurs tactiles Elo sont conçus avec des ports d'entrée d'alimentation AC (courant alternatif) et DC (courant continu) intégrés directement dans le panneau d'interface.
« Dois-je connecter à la fois les connexions d'alimentation AC et DC ? »
Avertissement de sécurité critique : Non. Ne connectez pas les deux sources d'alimentation en même temps. Alimenter ou brancher les deux ports simultanément peut provoquer une surcharge électrique, déclencher les fusibles de sécurité internes, ou endommager de façon permanente le circuit du moniteur.
Utilisez uniquement une méthode de connexion d'alimentation — soit AC ou DC — en fonction de vos exigences spécifiques d'intégration et d'installation :
- Option d'alimentation AC : Connectez un câble d'alimentation standard directement de votre prise murale au port d'entrée AC du moniteur. Cela utilise le bloc d'alimentation interne de l'écran.
- Option d'alimentation DC : Connectez un adaptateur d'alimentation DC externe (généralement 12VDC) directement à la prise DC. Ceci est idéal pour des boîtiers à basse tension spécialisés ou des configurations utilisant une source d'alimentation externe consolidée.
