Cet article explique les différents types de capteurs tactiles PCAP d'Elo

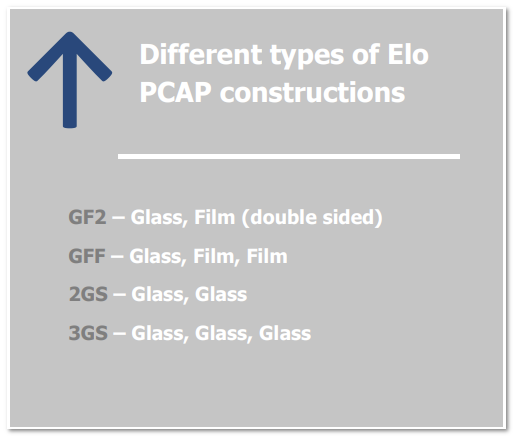

Le PCAP est disponible en de nombreuses variations, chacune ayant des coûts et des résultats fonctionnels spécifiques. La conception de base du PCAP commence par deux grilles de pistes conductrices disposées verticalement et horizontalement pour les axes X et Y, laminées ensemble avec une couche de verre. Un signal électronique à fréquence oscillante crée un champ électrique qui se projette à travers et au-dessus du verre. Un toucher de doigt (ou objet capacitif) perturbe le champ électrique et le contrôleur interprète cela pour localiser l'emplacement du toucher. Plusieurs touches simultanées peuvent être détectées. Les variations dans les constructions de stratification du PCAP se rapportent aux différentes méthodes par lesquelles la grille conductrice est créée et appliquée sur du verre ou du film plastique. La disponibilité de nombreuses constructions PCAP et options de matériaux de traces conductrices peut rendre le choix de la bonne solution pour votre application difficile. Pour garantir les meilleures performances et les taux de maintenance et d'échec les plus bas, les clients doivent choisir un variant de PCAP ayant prouvé son efficacité dans leur application prévue.

• Qu'est-ce que la technologie Elo Pro-F ?
• Qu'est-ce que (Elo Pro-F et Pro-M) les constructions en double film PCAP GFF (Verre, Film, Film) ?
• Qu'est-ce que (Elo Pro-G) les constructions en verre PCAP 2GS et 3GS ?

En savoir plus sur les technologies PCAP d'Elo dans le Document technique PCAP d'Elo
