Cet article explique comment monter le Elo Backpack avec le dispositif de calcul Intel® en utilisant les options de montage prises en charge.

Le Elo Backpack prend en charge un motif de montage standard de 100 mm et inclut des supports pour des méthodes de montage alternatives.

Options de Montage Prises en Charge

Le Elo Backpack peut être monté en utilisant Option 1a ou Option 1b ci-dessous.

Option 1a : Motif de Montage à Travers-Hole de 100 mm

Le Elo Backpack inclut un motif de montage à travers-hole de 100 mm × 100 mm.
Les trous de montage sur le dessus sont fraisés pour des vis à tête plate.

Détails de Montage

• Motif de montage : 100 mm × 100 mm

• Trous de montage : Fraisés

• Type de vis : Vis à tête plate M4

• Matériel inclus : Vis à tête plate M4 × 40 mm

Option 1b : Montage en Utilisant les Supports Latéraux Inclus

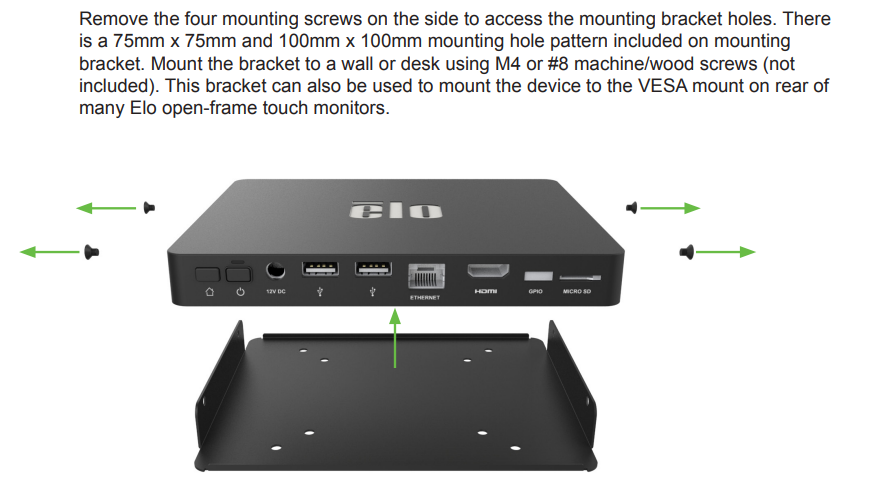

Le Elo Backpack peut également être monté en utilisant les supports de montage latéraux inclus.

Installation du Support

• Matériel inclus :

  • Vis M4 × 5 mm (4x) pour attacher les supports au Backpack

• Les supports se montent directement sur les côtés de l'appareil

Fixation à une Surface

• Utilisez quatre (4) vis de montage M4 ou #8 pour fixer les supports à une surface solide

• Les vis de montage de surface ne sont pas incluses

• Le type et la longueur des vis dépendent du matériau et de la construction de la surface

Directives Générales de Montage

Besoin d'Aide ?

Si vous avez des questions concernant la compatibilité du montage ou si vous avez besoin de conseils supplémentaires, contactez le Support Technique Elo.
