Questo articolo dettagli i requisiti dei pin di connessione seriale

Requisiti dei pin di connessione seriale

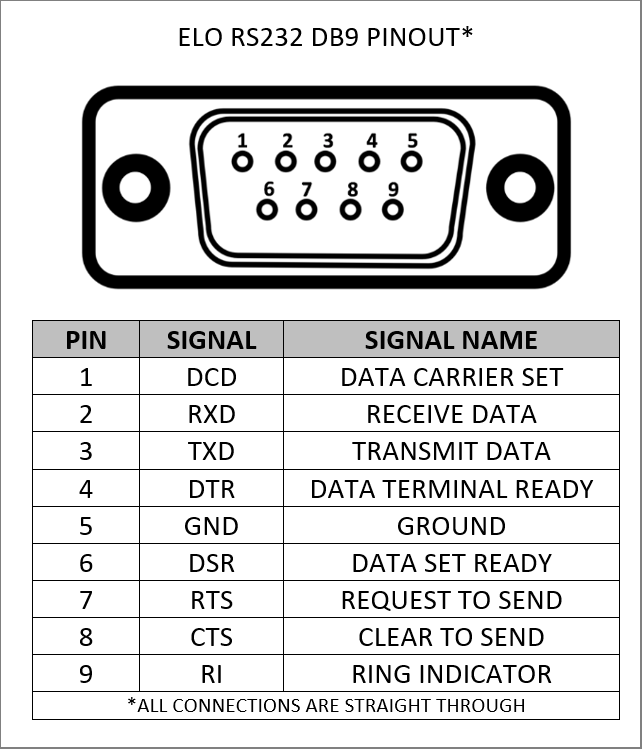

Per le connessioni touch, un cavo seriale DB9 maschio a femmina pin-to-pin dritto è lo standard (come nel pin 1 di un'estremità collegato al pin 1 dell'altra estremità, pin 2 al pin 2, ecc.).

I cavi seriali Null modem (che incrociano i pin 2 e 3) non funzioneranno.

La connessione minima per il seriale quando si utilizza il driver Windows multi-touch è rappresentata dai pin 2 e 5, collegati dritti.

La connessione minima per il seriale quando si utilizza il driver Windows single-touch 5-series è rappresentata dai pin 2, 3, 5, 6 e 8, tutti collegati dritti. Il requisito può essere ridotto ai soli pin 2 e 5 installando il driver utilizzando l'installazione silenziosa e includendo l'opzione /NoHandshake. Consulta il Manuale Utente nella sezione Comune dei file estratti per ulteriori dettagli.

Quando il driver single-touch si carica, invia un comando (sul pin 2) al controller richiedendo l'identificazione. Il controller invia una risposta sul pin 3. Il pin 5 è il ground, necessario per completare qualsiasi circuito/percorsi di segnale. Quando il controller è alimentato, afferma il pin 6 (DSR). Quando il controller termina il suo self-test, afferma il pin 6 (CTS). Di default, il driver single-touch non si caricherà a meno che quei pin non siano affermati in alto (+ 5 vdc).
