Questo articolo include informazioni qui sotto che descrivono le varie connessioni sui monitor Elo.

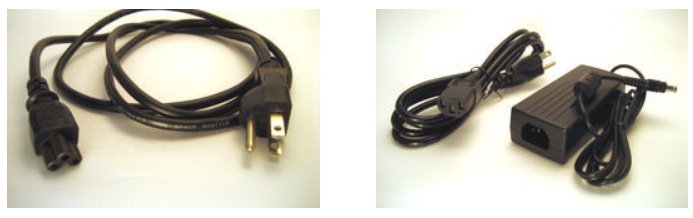

Connessione di Alimentazione
Questa fornisce energia per il monitor e il touchscreen. Ci sono due tipi base: un cavo AC e un'alimentazione DC. Alcuni monitor hanno uno o l'altro, alcuni monitor hanno entrambi. Se entrambi sono forniti, scegline solo uno.

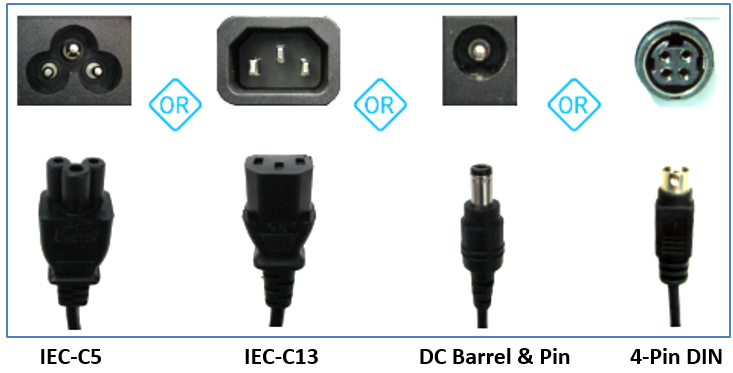

Sotto sono mostrati diversi tipi di connessioni AC e DC.

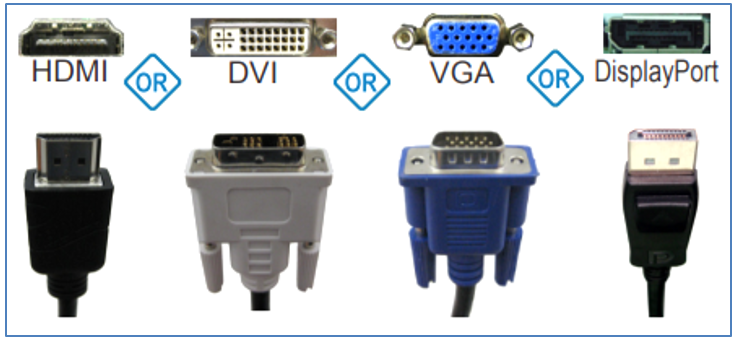

Connessione Video
Questa fornisce l'"immagine" sul display. Ci sono vari tipi di connessioni video: HDMI, DVI, VGA, DisplayPort. Se ci sono più di una connessione video sul monitor, usa solo una di esse.
NOTA: Il connettore VGA blu ha tre file di pin; è un connettore video, non un connettore seriale.

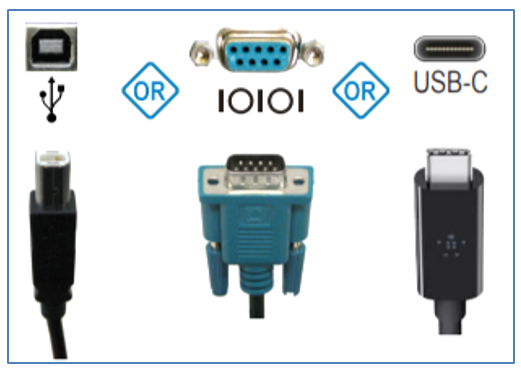

Connessione Touch
Questa fornisce una connessione per la parte touch del monitor. Ci sono tre tipi base: USB, USB-C e seriale. Se il monitor ha più di una connessione touch, scegli solo una.
NOTA: Il connettore seriale blu-verde è simile al connettore VGA blu, ma ha solo 2 file di pin



Connessione per Casse (Opzionale)
Questa fornisce una connessione per l'audio del computer da riprodurre attraverso gli altoparlanti del monitor. Alcuni touchmonitor non includono altoparlanti.

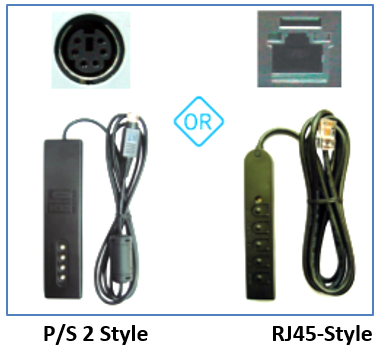

OSD Remote Cablaggio
Alcuni monitor (principalmente monitor a telaio aperto e IDS) hanno telecomandi OSD cablati per controllare il display a schermo. Ci sono due tipi, il vecchio stile P/S 2 e il nuovo stile RJ45.
