Dove posso trovare informazioni su P/N: E571601, Kit di alimentazione per Europa e Corea?

Questo articolo spiega come trovare informazioni sul P/N: E571601, Kit Power Brick per Europa e Corea

Le informazioni sottostanti riguardano il Power Brick da 50W venduto per i monitor Elo Open Frame utilizzati in Europa e/o Corea.

Kit Power Brick Elo, P/N: E571601
Codice UPC: 741149326070
Descrizione P/N Elo: ELO-PWR-BRICKCAB-LVL6-EU-KR-12V, 50W-R
Geografia intesa: Europa o Corea
P/N Base Adattatore di Alimentazione: E217485

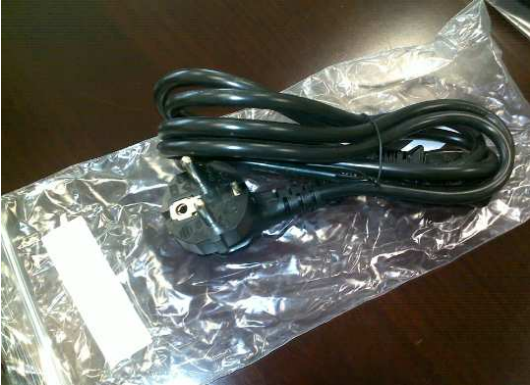

Descrizione Cavo di Alimentazione AC: Nero, 1.8m, spina EU/KR a IEC 60320-C13

Specifiche:

1. SCOPI
•   Questo documento definisce la specifica per il brick di alimentazione Delta ADP-50YH.

2. DESCRIZIONE GENERALE
•   Power Brick Esterno 50W ・Livello VI ・LPS ・Conforme RoHS

3. SPECIFICHE GENERALI
•   Power Brick Delta
•   Dimensioni 120mm (L) × 52.5mm (W) × 32.5mm (H) oppure 110mm (L) × 62.0mm (W) × 31.5mm (H) (senza sporgenza e cavo)
•   Peso - Circa 284g
•   Spina - 3pin (IEC60320-1 C14)
•   Colore - Nero
•   Uscita - Cavo DC

o   Lunghezza Circa 1.8m
o   Cavo 17AWG
o   Spina Esterno φ5.5 Interno φ2.1

4. SPECIFICHE AMBIENTALI
•   Temperatura di funzionamento 0～40℃
•   Umidità di funzionamento Delta: 8～95%RH (Senza condensa）
•   Temperatura di stoccaggio Delta: -20～95℃
•   Umidità di stoccaggio 10～90%RH (Senza condensa）5～95%RH (Senza condensa）

5. SPECIFICHE DI INGRESSO
•   Tensione

o Valore AC100-240V
o Intervallo di lavoro AC90-264V

• Frequenza

o Valore 50 ／60Hz
o Intervallo di lavoro 47-63Hz

•   Corrente di ingresso AC - Delta: Max.1.7A

6. SPECIFICHE DI USCITA (POWER BRICK）
•   Tensione nominale - DC12V
•   Corrente di uscita - Max. 4.16A
•   Tensione di ondulazione - Meno di 300mVp-p (Sotto normale alimentazione AC)

7. SPECIFICHE DI SICUREZZA
•   Corrente di perdita - Delta: meno di 0.60mA
•   Tensione di isolamento - 3000VAC, meno di 10mA, 1sec
•   Resistenza di isolamento - DC500V, maggiore di 20MΩ, 1sec
•   Altro

o Funzione OVP
o Funzione SCP

8. REGOLAMENTO
• Power brick

o Sicurezza: PSE, UL, c-UL, Argentina S-Mark, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick

9. AFFIDABILITÀ
•   MTBF - Delta: 100.000 ore (Sotto 25℃）

10. PRECAUZIONI E ALTRO
•   Solo per power brick
•   Garanzia annullata con modifica da parte del cliente.
•   Modifica della specifica - Questa specifica verrà aggiornata senza preavviso.

Foto

E005277 photo1.jpg
E005277 photo2.jpg

Disegni
